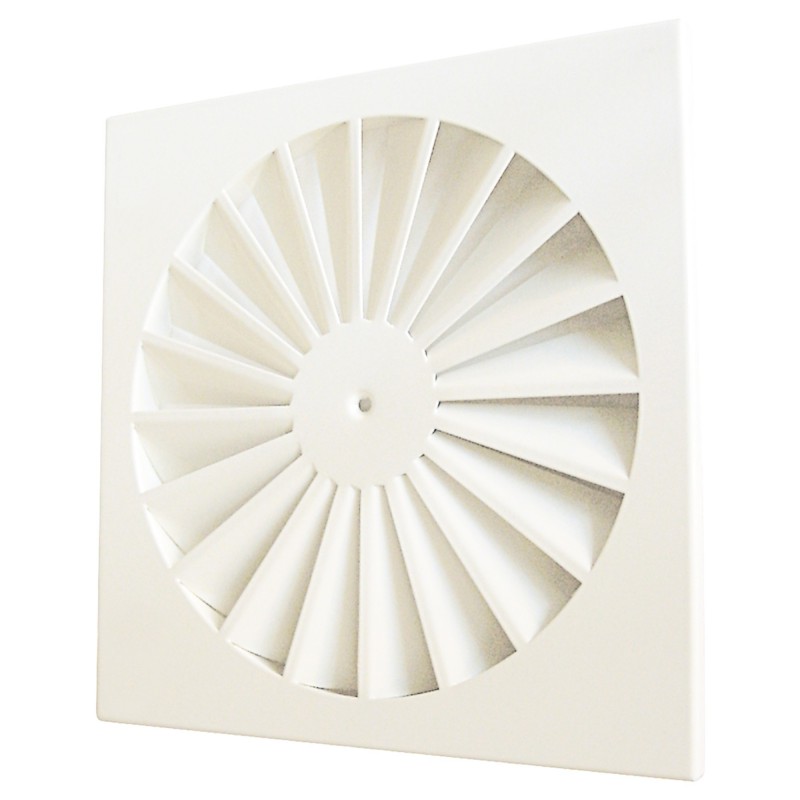

DJHE-F

Werveldiffusors

Opgelost - Tegels

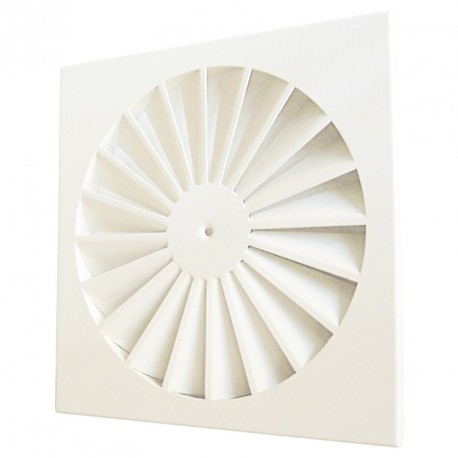

DJHE-F Groter bekijken

DJHE-F

Werveldiffusors


Opgelost - Tegels

  • Esthetische afwerking
  • Sterke inductie vortexstroom
  • Aangepast aan variabele stroom
  • Speciale plaat 600 x 600 mm
  • Witte RAL 9003 matte afwerking

Toepassing

Verwarming / airconditioning / ventilatie.
Plafondmontage in een plaat van 600 x 600 mm.
Werkt bij een Δ T van -12°C tot +15°C.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

4 modellen - debieten van 300 tot 1.000 m3/u.
  • DJHE F PH: diffusor met vrij plenum, zijaansluiting.
  • DJHE F PHI: rooster met geïsoleerd plenum, zijdelingse aansluiting.
  • DJHE F PV: diffusor met vrij plenum, aansluiting aan de bovenzijde.
  • DJHE F PVI: diffusor met geïsoleerd plenum, aansluiting aan de bovenzijde.
Aansluiting op het plenum met een diameter van 250 mm.

Beschrijving
  • Hoge inductie werveldiffuser.
  • Zorgt voor een efficiënte menging tussen omgevingslucht en uitgeblazen lucht.
  • Korte afstanden.
  • Maakt werking met variabele stroom mogelijk.
  • Gestempelde gevel in staal gelakt in mat wit RAL 9003.
  • Bevestiging aan het plenum door middel van een centrale schroef.
  • Plenum van gegalvaniseerd staal, voorzien van een geperforeerde verdeelplaat.
  • Gevel zonder plenum: neem contact met ons op.
  • Andere afmetingen, andere RAL-kleuren: neem contact met ons op.

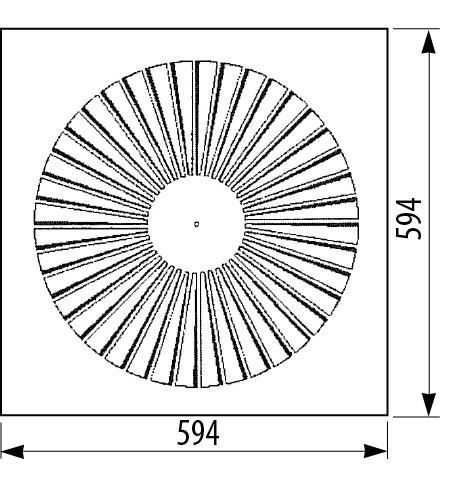

DJHE-F


DJHE-F PH / PHI
DJHE-F-PH-dim


DJHE-F PV/PVI
DJHE-F-PV-dim

Dichtbij Open Gedetailleerde specificaties:

Tekstcataloguspagina's (CT)

Dichtbij Open Publieke tariefprijs

Prijscataloguspagina's (CP)

Dichtbij Open Installatie instructies

Technische gegevens (DTEC)
