KVMB
Verspreiders met lange worp
Multi-jets
Groter bekijken
KVMB
Nieuw product
- Individuele aanpassing van het mondstuk
- Sterke inductie
- Geperforeerd stroomverdeelblad
- RAL9010 witte afwerking
Toepassing
Verwarming / airconditioning / ventilatie.
Wandmontage of rechthoekige kanaalmontage.
-
Beschrijving
-

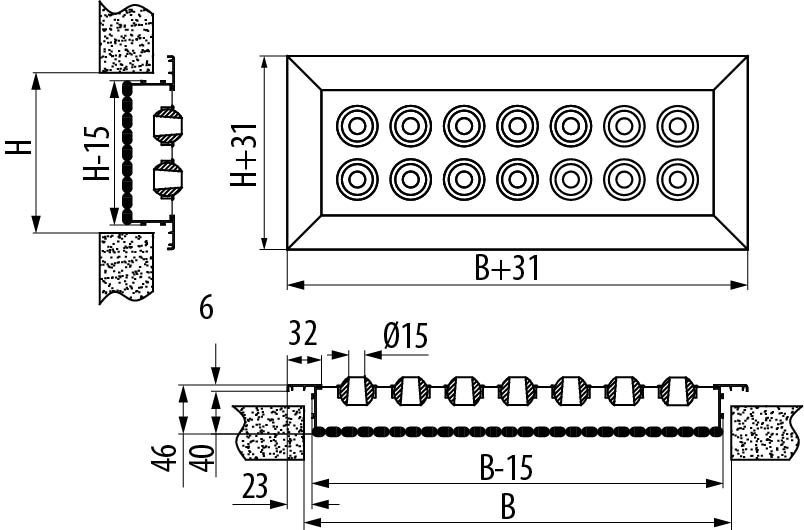

Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
17 maten.
4 lengtes: 300/400/500/600 mm.
5 hoogtes: 100 mm (1 rij sproeiers), 150 mm (2 rijen sproeiers), 200 mm (3 rijen sproeiers), 250 mm (4 rijen sproeiers), 300 mm (5 rijen sproeiers).
Debiet: 10 tot 600 m3/ u.
Plenum met zijaansluitingen
Beschrijving
4 lengtes: 300/400/500/600 mm.
5 hoogtes: 100 mm (1 rij sproeiers), 150 mm (2 rijen sproeiers), 200 mm (3 rijen sproeiers), 250 mm (4 rijen sproeiers), 300 mm (5 rijen sproeiers).
Debiet: 10 tot 600 m3/ u.
Plenum met zijaansluitingen
- KVPP N: vrij plenum.
- KVPP NR: vrij plenum met demper.
- KVPP I: 5-zijdig geïsoleerd plenum (5 mm dik M1 polyethyleenschuim).
- KVPP IR: 5-zijdig geïsoleerd plenum (5 mm dik M1 polyethyleenschuim) met klep.
Beschrijving
- RAL9010 staalplaat.
- Randprofiel in RAL9010 aluminium.
- Micromondstuk in nylon RAL9010 individueel verstelbaar met 2 x 30°.
- Stroomverdeelplaat van geperforeerd gegalvaniseerd staal.
- Plenum van gegalvaniseerd staal.
KVMB

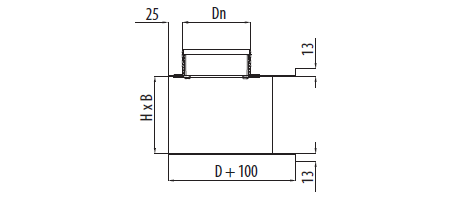

KVPP - Aansluitplenum
|
Aantal sproeiers |
|||||
|
B |
100 mm |
150 mm |
200 mm |
250 mm |
300 mm |
|
H |
1 rij |
2 rijen |
3 rijen |
4 rijen |
5 rijen |
|
300 |
5 |
10 |
15 |
||
|
400 |
7 |
14 |
21 |
28 |
|
|
500 |
9 |
18 |
27 |
36 |
45 |
|
600 |
11 |
22 |
33 |
44 |
55 |
KVPP - Aansluitplenum
|
B |
100 mm |
150 mm |
200 mm |
250 mm |
300 mm |
|
H |
Ø Dn |
Ø Dn |
Ø Dn |
Ø Dn |
Ø Dn |
|
300 |
125 |
125 |
125 |
||
|
400 |
125 |
125 |
125 |
160 |
|
|
500 |
125 |
125 |
160 |
160 |
200 |
|
600 |
125 |
125 |
160 |
200 |
200 |
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
SALLE DE SPORT "LA SUITE"
Sporthallen
68 - Haut-Rhin
Année : 2021
Maître d'ouvrage : SARL LA SUITE
BET Fluides : LIEBERMANN
Installateur : LIEBERMANN (dep. 67)
Geïnstalleerde producten:
