SMTD

Versnellingsknoppen

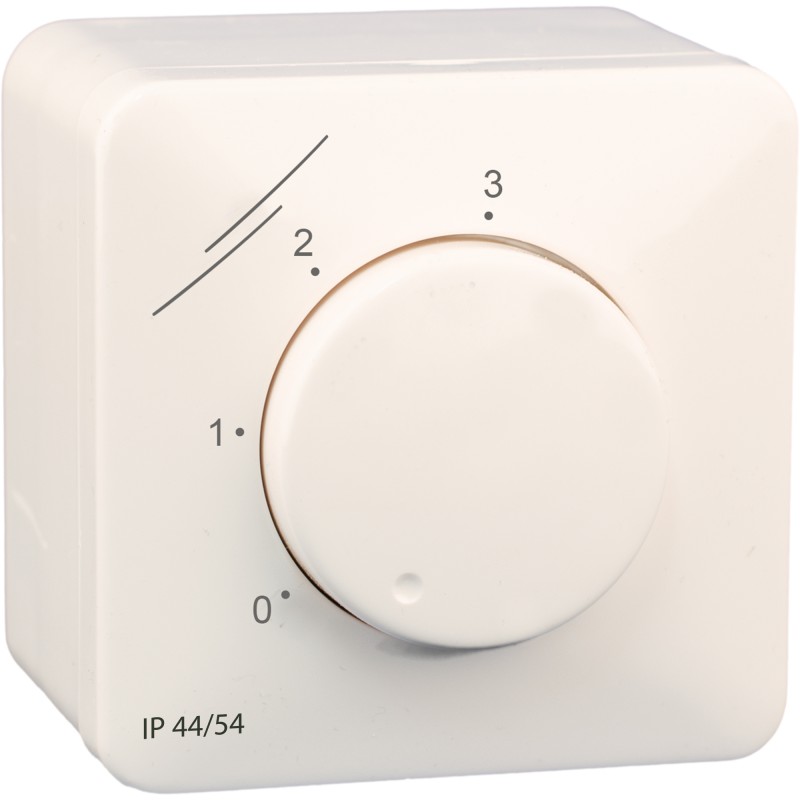

Keuzeschakelaar met 3 snelheden voor ECM-motor

SMTD Groter bekijken

SMTD

Versnellingsknoppen


Keuzeschakelaar met 3 snelheden voor ECM-motor

  • Draaischakelaar met 4 standen
  • Instelbare minimale en gemiddelde snelheid
  • Inbouw- of opbouwmontage
  • IP44 of IP54 afhankelijk van montage

Toepassingen:

ECM ventilatorregeling in 3 snelheden + stop.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

  • Het 10 Vdc ingangssignaal wordt omgezet in 4 bedrijfsstanden:
  • Met positie 0 kan de ECM-motor stoppen met een uitgangsspanning van 0 Vdc.

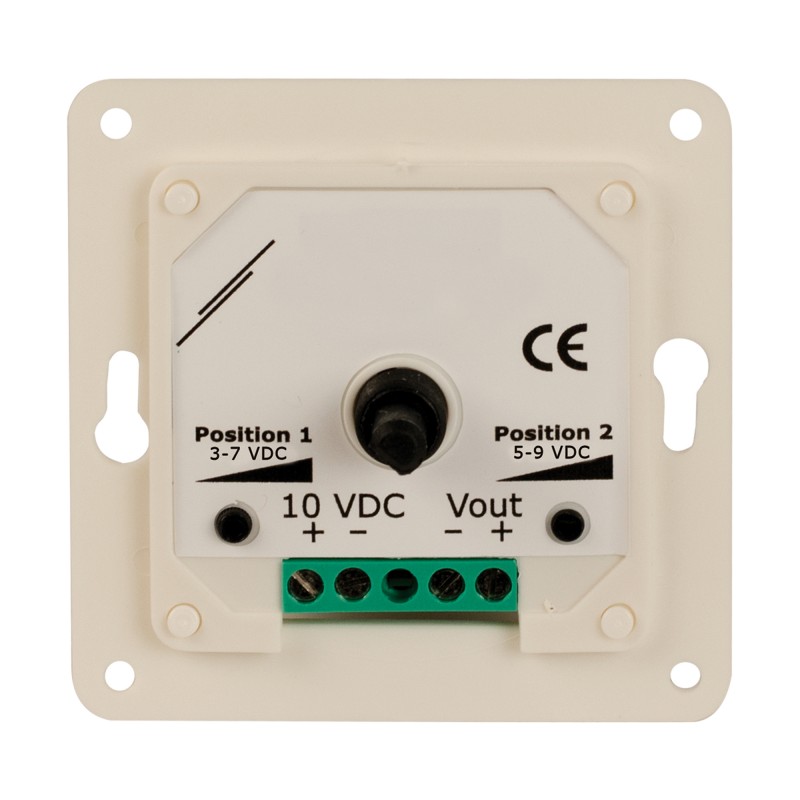

  • Posities 1 en 2 overeenkomend met lage snelheid en gemiddelde snelheid kunnen tijdens de installatie worden aangepast met behulp van 2 potentiometers waarmee de uitgangsspanning kan worden aangepast.
  • Positie 3 die overeenkomt met de maximale snelheid is vastgelegd met een uitgangsspanning van 10 Vdc.

Snelheid selectie

4-standen draaischakelaar: 0 = uit; 1 = lage snelheid; 2 = gemiddelde snelheid; 3 = hoge snelheid

Consumptie

Voeding

+: 10 VDC

- : massa

Uitgangsspanning

Positie 0: 0 Vdc (UIT)
Positie 1: 3-7 Vdc instelbaar
Positie 2: 5-9 Vdc instelbaar
Positie 3: 10 Vdc

Aansluitcapaciteit

2,5 mm²maxi

Materiaal

Behuizing: kunststof ASA Wit RAL 9010

Beschermingsteken:

Inbouwmontage: IP44
Opbouwmontage: IP54

Bedrijfstemperatuur:

-20 ° C / + 40 ° C (HR


Selectie van elektrische accessoires

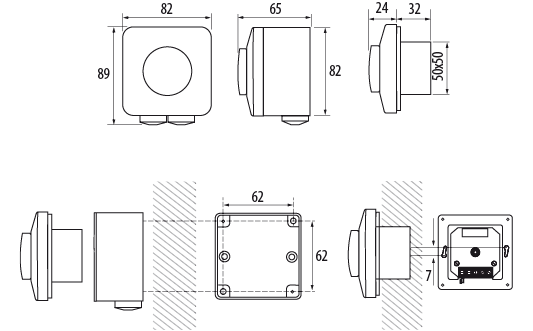

Bevestigingsmaten
