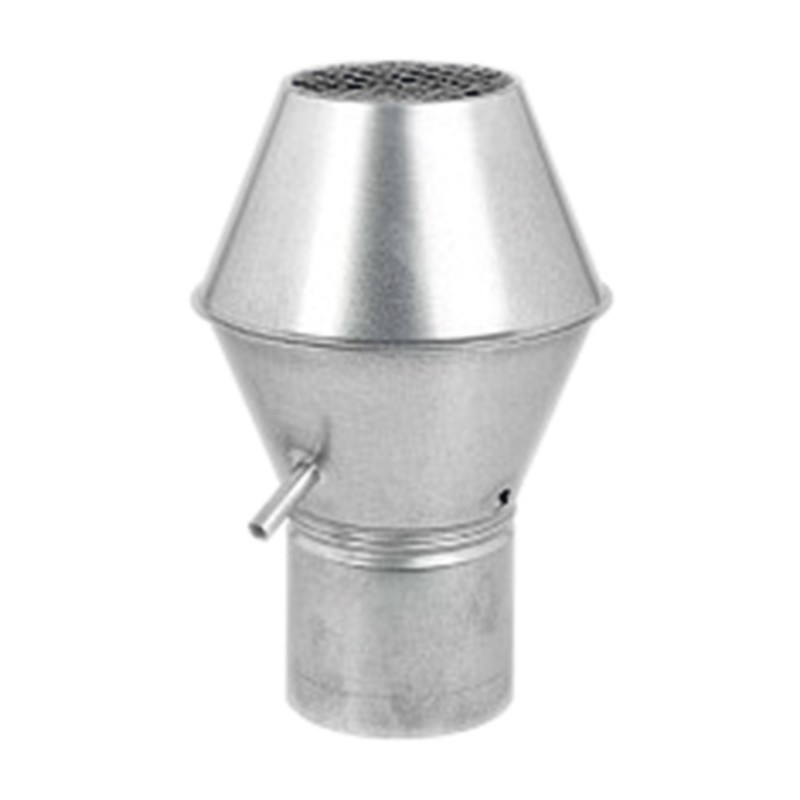

CTRV
Ronde accessoires
Regenkappen - Galva
Groter bekijken
CTRV
Nieuw product
Sollicitatie
Verticale luchtafvoer.
Industriële en comfortventilatie.
Lage drukval.
Interne wateropvangbak voor het opvangen van regenwater of sneeuw, afgevoerd door een afvoerpijp uit de dop.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Diameter 100 tot 800 mm.
Z275 gegalvaniseerd staal.
Vrouwelijke verbinding.
10x10 mm gaas anti-vogelbeschermingsgaas.

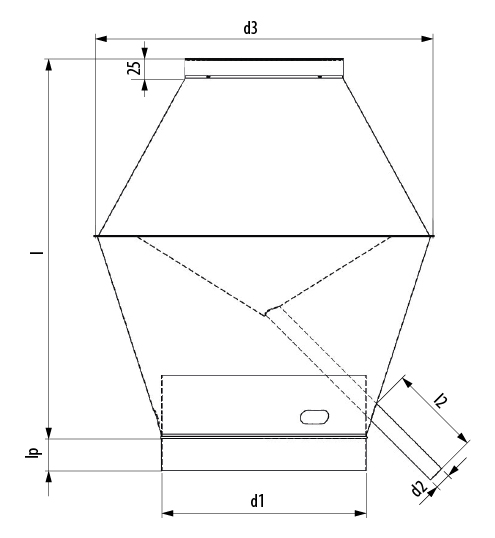

| d1 Ø kanaal (mm) |
l | lp | d2 | d3 | l2 |
| 100 | 200 | 40 | 20 | 167 | 50 |
| 125 | 250 | 40 | 20 | 209 | 50 |
| 160 | 320 | 40 | 20 | 267 | 50 |
| 200 | 400 | 40 | 20 | 334 | 50 |
| 250 | 500 | 40 | 20 | 418 | 50 |
| 315 | 630 | 50 | 20 | 526 | 70 |
| 355 | 710 | 50 | 30 | 593 | 70 |
| 400 | 800 | 50 | 30 | 668 | 70 |
| 450 | 900 | 55 | 30 | 752 | 70 |
| 500 | 1000 | 55 | 30 | 835 | 70 |
| 560 | 1120 | 55 | 30 | 935 | 100 |
| 630 | 1260 | 70 | 30 | 1052 | 100 |
| 710 | 1420 | 70 | 30 | 1186 | 100 |
| 800 | 1600 | 100 | 50 | 1336 | 100 |
