AVANTAGE
Poortluiken
1 of 2 bladeren - Bekleding door rooster
Groter bekijken
AVANTAGE
Nieuw product
 |
 |
 |
- Makkelijke installatie
- Versterkte afdichting
- Gemotoriseerde versie 1V ME
- Omkeerbaar, scharnieren rechts of links
Toepassing
Bedoeld voor mechanische of natuurlijke rookafzuiging uit panden of verkeer.
Op afstand bedienbare Safety Actuated Devices (DAS) bestemd voor de toevoer van verse lucht (installatie in het onderste deel) of voor het afzuigen van dampen (installatie in het bovenste deel).
Opening op commando van het CMSI (Fire Safety Control Center).
Gebruik binnen gebouwen.
CAD / BIM
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
VOORDEEL
Beschrijving

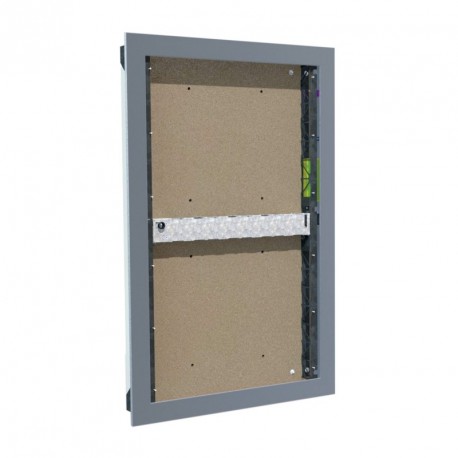

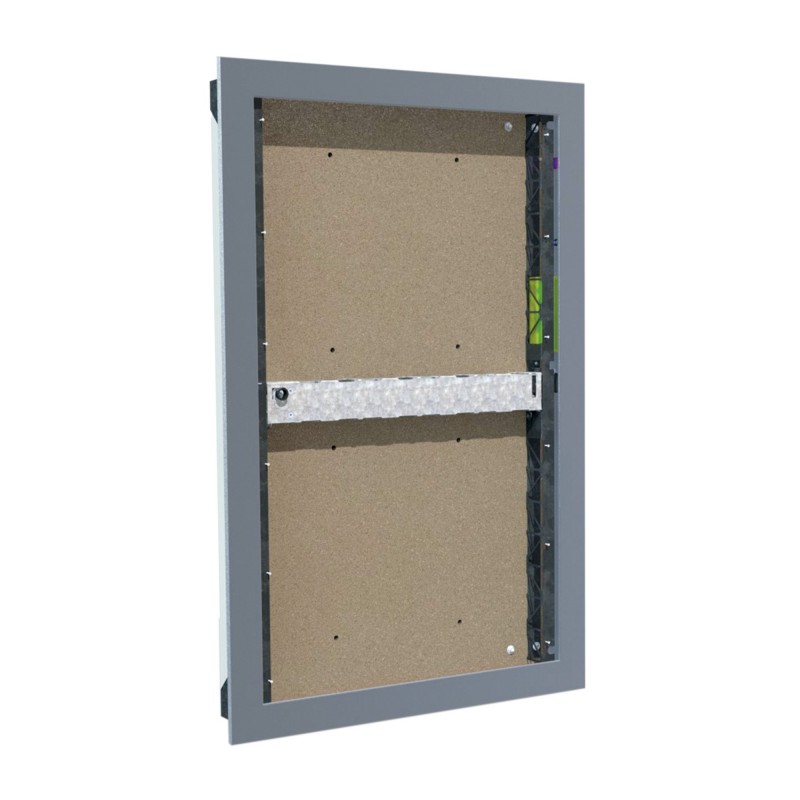

- Op afstand bedienbare rookafvoerluiken met loopdeur,
- 1 blad: 1V60 EI60S en 1V120 EI120S, afmetingen (LxH): 300x385 tot 700x1075.
- 2 bladen: 2V60 EI60S en 2V120 EI120S, afmetingen (LxH): 350x385 tot 1100x1105,
- Op afstand bedienbare rookafzuigluiken met resetmotor.
- Alleen 1 blad: 1V60 El60S en 1V120 El120S, afmetingen (LxH): 350x385 tot 700x1075.
Beschrijving
- Ruw aluminium frame.
- 1 of 2 vuurvaste materiaalbladen, scharnierend bevestigd.

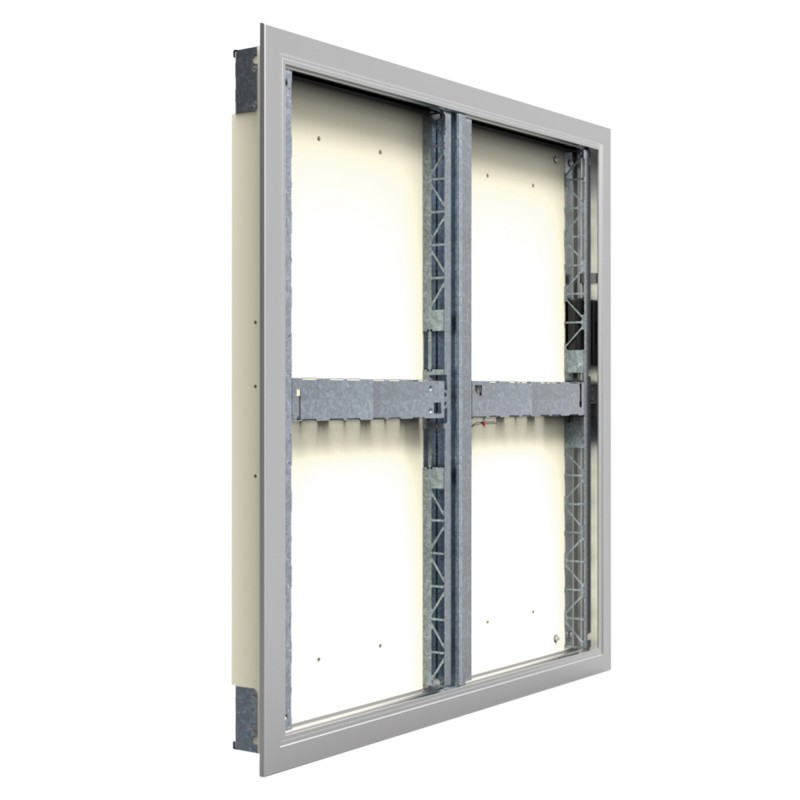

- Uitvoeringen met 2 vleugels zijn vooral geschikt voor ondiepe kanalen of grote luiken.
- Zelfblokkerende 90° anti-terugslag.
- Zorg voor een esthetisch afwerkingsrooster in aluminium type GDAF/GDAA/GDAC of in staal type GVAV.
- De bestelling moet vergezeld gaan ten minste van :
- Een 24 of 48V triggerspoel met VD-emissie of VM-onderbreking: keuze uit VD24 of VM24 of VD48 of VM48.
- Unipolair of bipolair eind- en beginpositiecontact: FDCU- of FDCB-optie.
- De bestelling moet vergezeld gaan ten minste van :
- Een 24 of 48V VD emissie trigger spoel: keuze uit VD24 of VD48.
- Unipolair of bipolair eind- en beginpositiecontact: FDCU- of FDCB-optie.
1 - Vuurvast materiaal (bijv. silico-kalksteenplaat)
2 - Afdichting (bijv. gips) indien vooraf ingelijst
3 - EASY KAP-frame (optie)
Gewicht (kg): zie technische informatie op vim.fr
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
Installatie instructies
Installatie-instructies (NT)
Installatievoorschrift (NT) Overige
Brand / Rook extractie certificaten
Brandclassificatierapport (PVFEU)
CE-certificering voor rookafzuiging (CCCE)
Prestatie-/omgevingscertificaten
Prestatieverklaring (DOP)
Elektrische / ATEX-certificaten
Elektrische CE-verklaringen (DCCE)
Hulp op recept
Bestektekst (TP)
Commerciële documenten
Commerciële folder (FCOM)
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
Installatie instructies
Installatie-instructies (NT)
Installatievoorschrift (NT) Overige
Brand / Rook extractie certificaten
Brandclassificatierapport (PVFEU)
CE-certificering voor rookafzuiging (CCCE)
Prestatie-/omgevingscertificaten
Prestatieverklaring (DOP)
Elektrische / ATEX-certificaten
Elektrische CE-verklaringen (DCCE)
Hulp op recept
Bestektekst (TP)
Commerciële documenten
Commerciële folder (FCOM)
