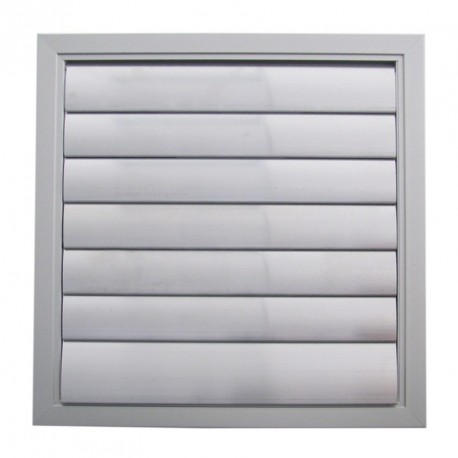

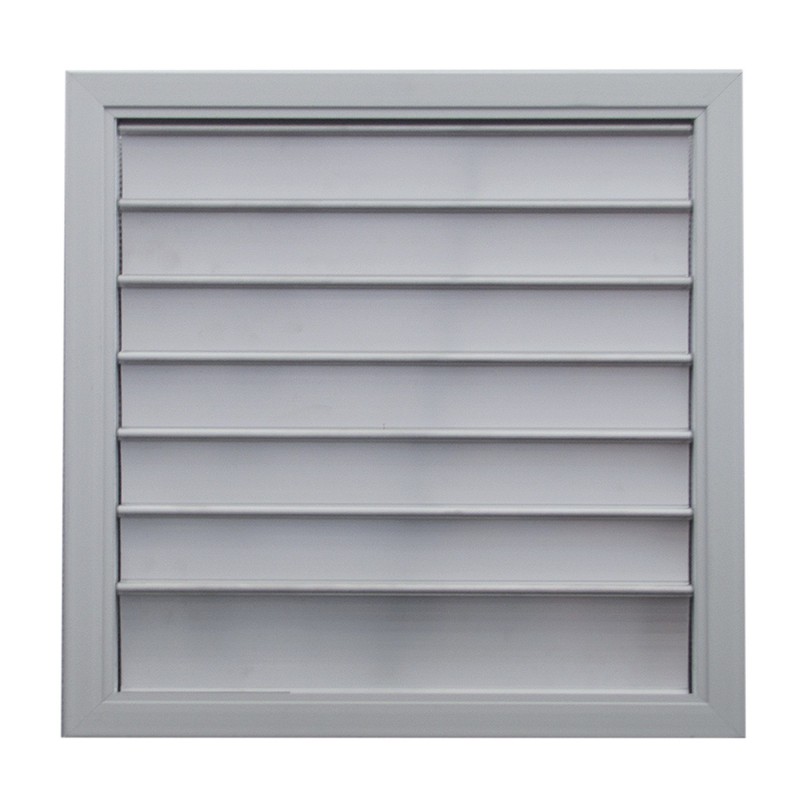

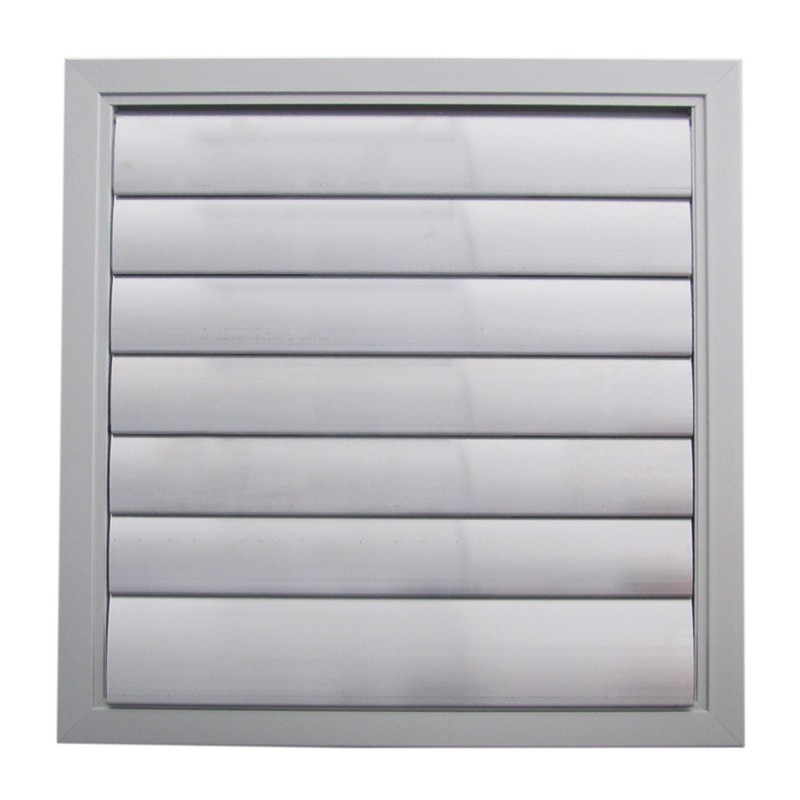

VSFP - VSFI Groter bekijken

VSFP - VSFI

Overdrukluiken


muurschilderingen

  • Nette constructie
  • Zeer goede afdichting
  • Afdichtingen op lamellen, nylon lagers
  • Modellen gecombineerd rooster + rolluiken

Toepassing

Wandmontage, gevel, muur.
Opening naar buiten (VSFP) voor extractie of opening naar binnen (VSFI) voor introductie.
Automatisch openen en sluiten afhankelijk van de druk om ongewenste tocht te voorkomen (terugslagfunctie).
Regen- en antizichtbescherming op GE-modellen.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

4 modellen:
  • VSFP: enkele extractiesluiter.
  • VSFP GE: luik + extern afzuigrooster.
  • VSFI: eenvoudige introductiesectie.
  • VSFI GE: introductie van luik + extern rooster.
19 standaardmaten:
  • Breedte 200 mm tot 800 mm in stappen van 100 mm.
  • Hoogte 200 mm tot 600 mm in stappen van 100 mm.

Beschrijving
  • Geanodiseerd aluminium frame, 25 mm breed, met afgeronde rand.
  • Aluminium vinnen voorzien van akoestische afdichtingen.
  • Vrij draaiende lamellen rustend op nylon lagers.
  • Afstand tussen de lamellen 50 mm.

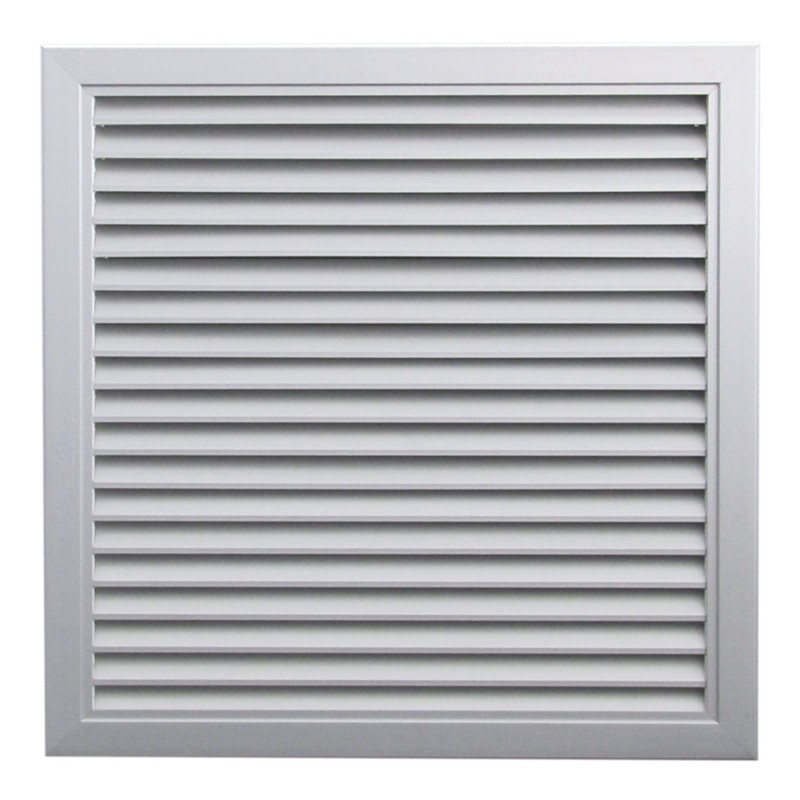

  • Op de modellen VSFP GE en VSFI GE: luik + buitenrooster van geanodiseerd aluminium, met vaste lamellen (20 mm spoed, 45° gekanteld).
  • Overige afmetingen, RAL-kleur afwerking: neem contact met ons op.
VSFP
Extractie - Alleen sluiter

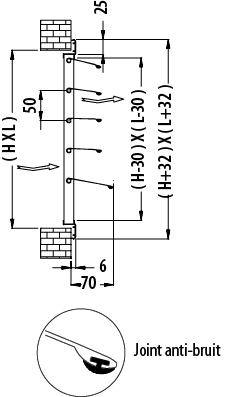

VSFP-dim

Mini Maxi Niet
L 200 800 50
H 200 600 50

VSFI
Inleiding - Enkele sluiter

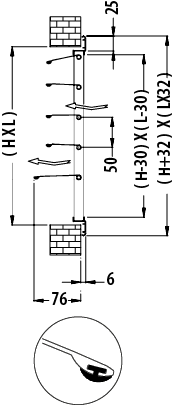

VSFI-dim

Mini Maxi Niet
L 200 800 50
H 200 600 50


VSFP GE
Extractie - Sluiter + raster

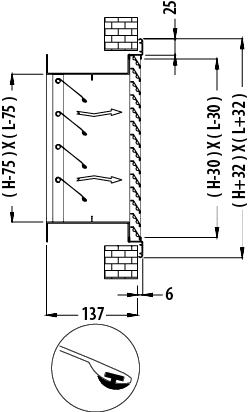

VSFP-GE-dim

Mini Maxi Niet
L 200 800 50
H 200 600 50


VSFI GE
Inleiding - Sluiter + Raster

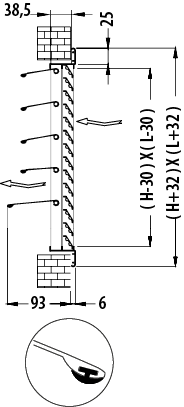

VSFI-GE-dim

Mini Maxi Niet
L 200 800 50
H 200 600 50
