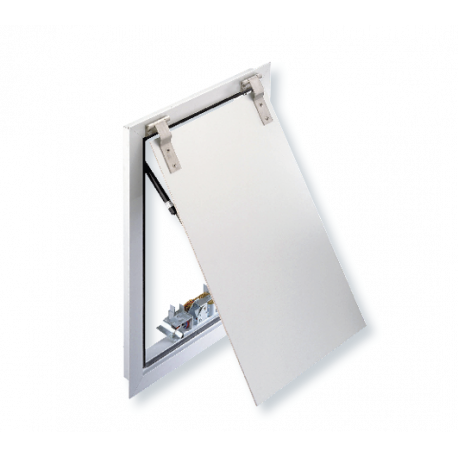

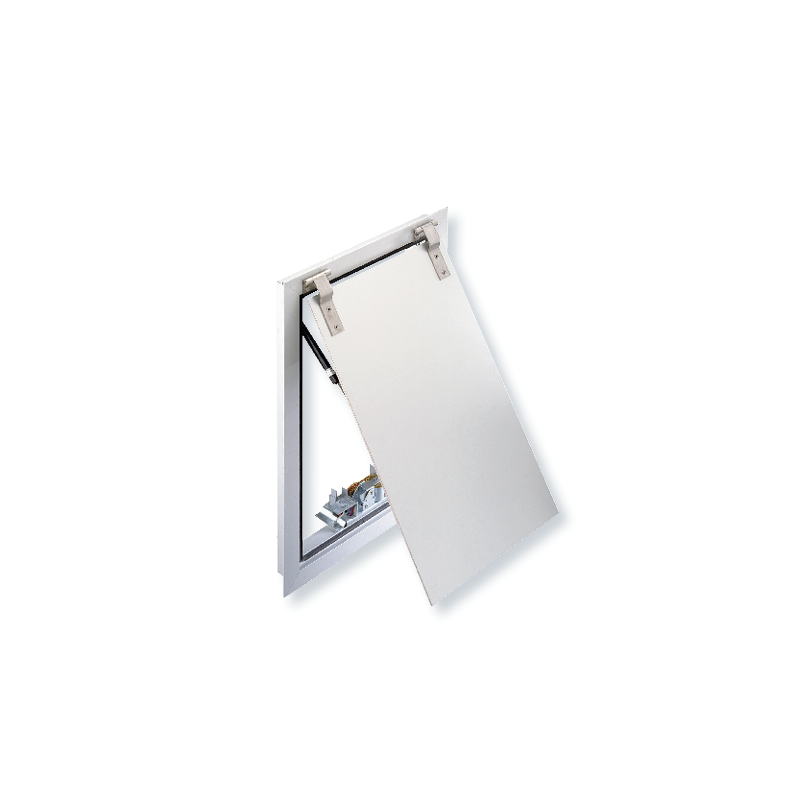

AUTODEF WATERDICHT
Nieuw product
- Voldoet aan de normen NF S 61-937-1 en NF S 61-937-8
- Nette esthetiek, geanodiseerde aluminium afwerking
- Zeer goede lucht- en waterdichtheid
- Verminderde diepte
Toepassing
Frontopening gebruikt als verse luchttoevoer voor rookafvoer in openbare gebouwen, collectieve woningen en hoogbouw.
Op afstand bedienbaar Safety Actuated Device (DAS) bedoeld voor de introductie van frisse lucht in de buitengevel van het gebouw (alleen verticale gevel).
De vleugel is in de standby-stand gesloten en gaat bij brand open om frisse lucht binnen te laten.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Afmetingen LxH: 320 x 400 tot 1070 x 1070.
Vrije oppervlakte tot 99,2 dm².
Elektromagnetische uitschakeling door 24 Vdc of 48 Vdc shunt- of breekspoel en unipolaire start-/eindschakelaars (FDCU) in de fabriek gemonteerd.
Alleen handmatige reset.
De bekledingsroosters voor binnen (GFAV, GAAV) zorgen voor een homogene esthetiek met de bekledingsroosters van de AVANTAGE-luiken.
Bouw
Installatie
De in het TARIEF gecodificeerde openingen zijn zonder optie.
Vrije oppervlakte tot 99,2 dm².
Elektromagnetische uitschakeling door 24 Vdc of 48 Vdc shunt- of breekspoel en unipolaire start-/eindschakelaars (FDCU) in de fabriek gemonteerd.
Alleen handmatige reset.
De bekledingsroosters voor binnen (GFAV, GAAV) zorgen voor een homogene esthetiek met de bekledingsroosters van de AVANTAGE-luiken.
Bouw
- Frame gemaakt van natuurlijk geanodiseerd aluminium profiel.
- Blad gemaakt van een onbrandbare M0-isolatie bekleed aan elke buitenzijde met een gelijmde geanodiseerde aluminiumplaat.
- Bladscharnier gemaakt door twee roestvrijstalen scharnieren.
- Aansturing door een elektromagnetische spoel met emissie of breuk 24 Vdc of 48 Vdc.
- Unipolaire start- en eindschakelaarpositiecontacten (FDCU).
- Oleopneumatische veren zorgen voor het openen van het blad naar buiten.
- Handmatige reset met behulp van de metalen handgreep.
Installatie
- Het gebruik van een afdichtend voorframe wordt sterk aanbevolen om operationele en afdichtingsproblemen te voorkomen.
- Het onderste deel van de WATERPROOF AUTODEF mag niet meer dan 3 meter boven de grond worden geïnstalleerd.
- Om isolatie te garanderen bij het installeren van de paneelopening aan de buitenkant, moet een afdichtrups van het type kit worden toegevoegd rond de gehele omtrek van het frame.
De in het TARIEF gecodificeerde openingen zijn zonder optie.
- De bestelling moet vergezeld gaan van:
- Een uitschakelspoel van 24 of 48V met VD-shunt of VM-onderbreking: naar keuze VD24 of VM24 of VD48 of VM48.
- Een enkelpolig eind- en startpositiecontact: FDCU optie.
|
Product |
Installatie afmetingen |
Duidelijke doorgangsdimensie |
Boeking |
Totale afmetingen |
|
|
Met voorframe |
Zonder lijst |
||||
|
WATERDICHTE AUTODEF |
B x H |
Llibre = L - 70 |
Lp = L + 20 |
Lp = L + 10 |
Links = L + 40 |
