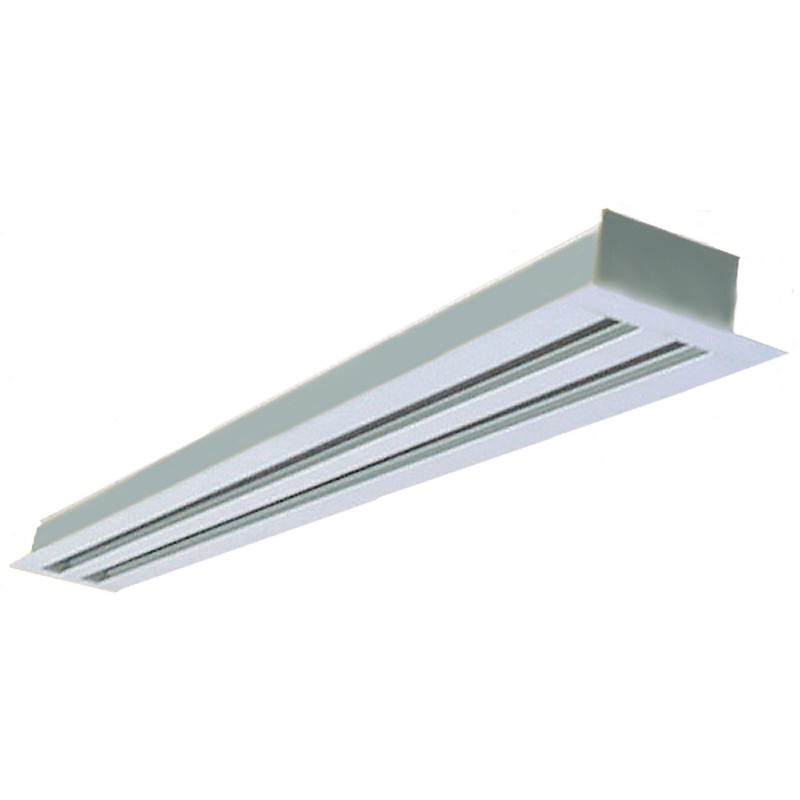

DFAS DFAR 800

Oude reeksen

Instelbare spleetroosters met hoog debiet

FLAG Obsolete
DFAS DFAR 800 Groter bekijken

DFAS DFAR 800

Oude reeksen


Instelbare spleetroosters met hoog debiet

  • Aangepast aan variabele stroom
  • Aanzienlijke verspreidingscapaciteit
  • Horizontale of verticale diffusie
  • Alu of Alu afwerking gelakt in RAL 9010 wit
  • Model voor 600x600 of 600x1200 platen


Toepassing

Verwarming / airconditioning / ventilatie.
Horizontale of verticale diffusie, bijvoorbeeld langs de beglazing.
Blaasdebieten 40% groter dan het 600-bereik voor hetzelfde geluidsniveau.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

DFAS800:
  • Blazen met deflectors - 1 tot 8 sleuven.
  • Lengte 544 (plaat) 600, 900, 1144 (plaat) 1200, 1500 mm.
DFAR 800:
  • Retour zonder deflectors - 1 tot 8 sleuven.
  • Lengte 544 (plaat) 600, 900, 1144 (plaat) 1200, 1500 mm.
PDFA 800 - N / PDFA 800 - I:
  • Plenum in blank of geïsoleerd gegalvaniseerd staal.


Beschrijving
  • Diffusers van geëxtrudeerd aluminium.
  • 25 mm buitenste eindkap.
  • Bevestiging met schroeven op meegeleverde montagebeugels op het plenum.
  • 2 versies:
    • A: natuurlijke satijn geanodiseerde afwerking - zwarte aluminium schotten.
    • B: Witte RAL9010 afwerking - witte aluminium deflectors.
  • DFAR 800: geanodiseerde of witte afwerking - zonder deflectors.
  • Lengtes van 300 mm tot 2000 mm uit één stuk.
  • Bovenafmetingen: montage in strips (eindstukken + tussenstukken).

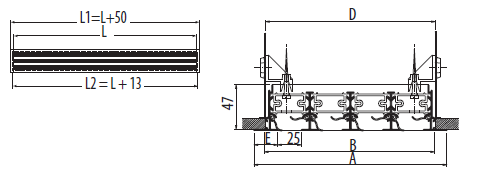

DFAS 800 - Met montagebeugels

Model

van slots

1

2

3

4

5

6

7

8

BIJ

75

118

161

204

247

290

333

376

B

54

97

140

183

226

269

312

355

D

64

94

137

180

223

266

309

352

E = 25 mm

L = spleetlengte

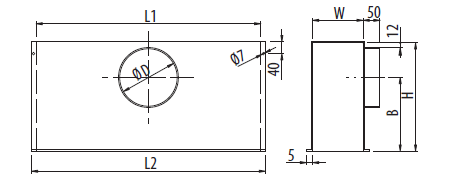

PDFA-N-PDFA-I - Plenum

Model

van slots

1

2

3

4

5

6

7

8

ØD

125

158

198

198

248

248

313

313

B

125

158

188

238

263

263

280

280

H

200

250

300

350

400

400

450

450

W

51

94

137

180

223

266

309

352

L3 = L + 11 mm

L4 = L + 35 mm
