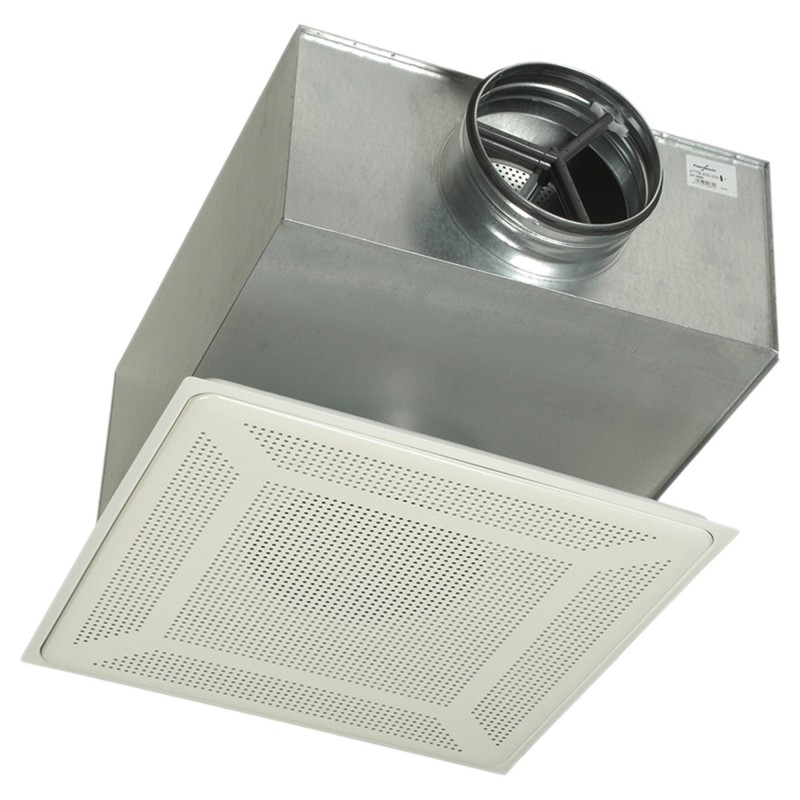

HPKP
Oude reeksen
Geperforeerde plaatroosters - Platen - Bereikstop op 01/01/2020
Groter bekijken
HPKP
Nieuw product
- Laag geluidsniveau
- Installatie in alle soorten verlaagde plafonds
- Eenvoudige metingen en aanpassingen
- Klasse C waterdicht plenum
Toepassing
Luchtafvoerroosters voor plafondretour.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Debiet van 50 tot 900 m3/u.
Buitenmaat 595x595 mm.
Aansluitdiameters: 160/200/250/315/400 mm.
Beschrijving
Buitenmaat 595x595 mm.
Aansluitdiameters: 160/200/250/315/400 mm.
Beschrijving

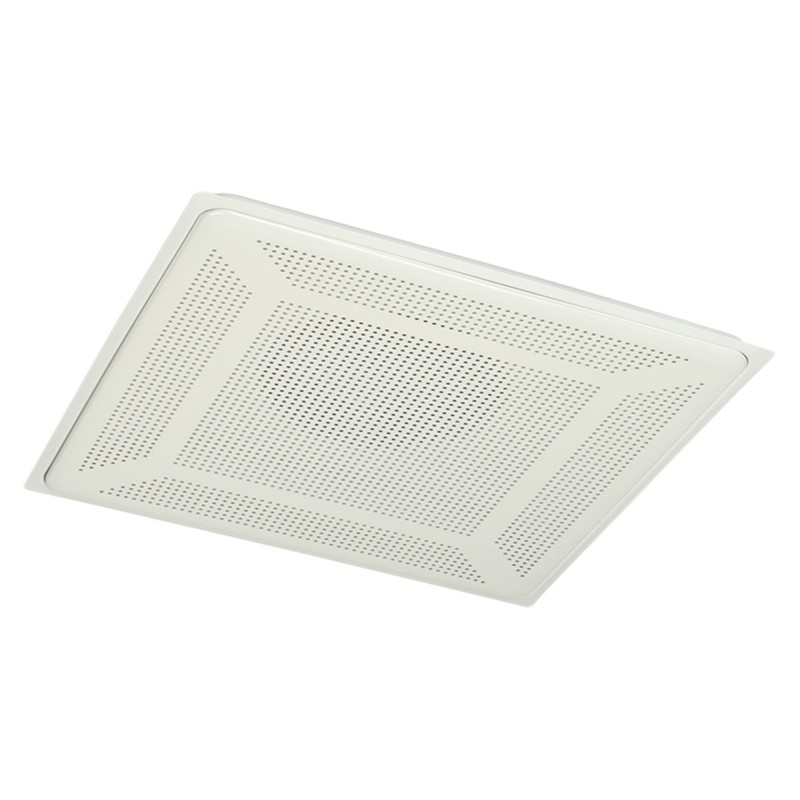

- Vierkant rooster voorzien van een geperforeerde plaat, gemaakt van plaatstaal gecoat met een laag poederkleur RAL 9010.
Ronde aansluiting voorzien van een pakking. - Verwijderbare afbuigplaat om vanuit de installatieruimte toe te staan:
- het rooster aan het plenum bevestigen,
- onderhoud,
- toegang tot het meet- en instelapparaat.
- Mogelijkheid om de sleufhoogte te vergroten.

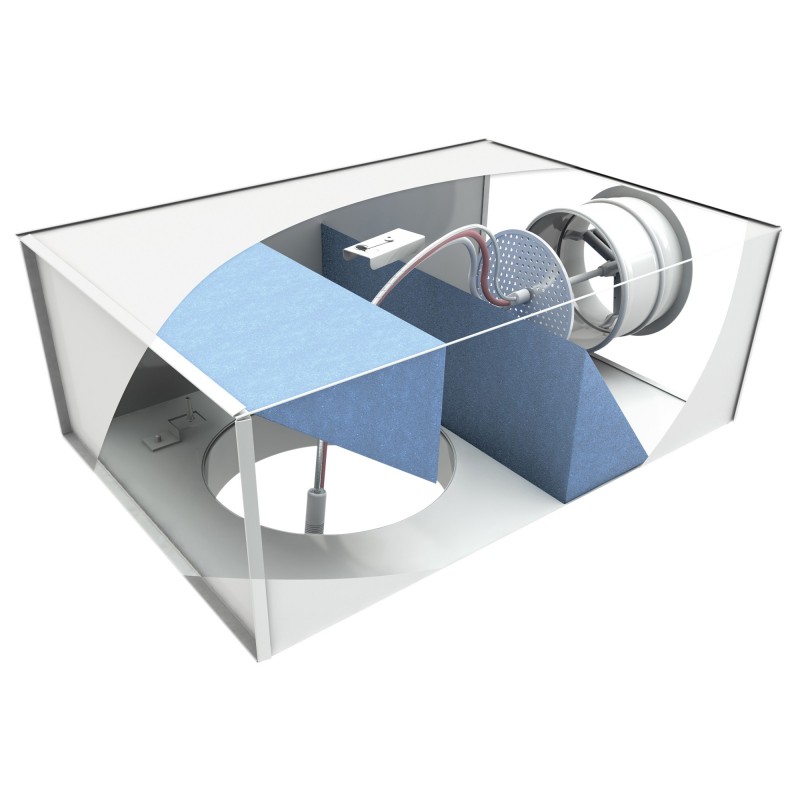

- Accessoire - ATTC-toevoerplenum
- Meet- en instelregister met standaanwijzer.
- 2 akoestische dempers.
- Snelle bevestiging door een enkele draadstang (M8) in het midden van het plenum.
- Klasse C luchtdichtheid.
- Aansluitbout op rond kanaal voorzien van pakking.
- Aansluitdiameters mantel: 125, 160, 200, 250, 315 mm.

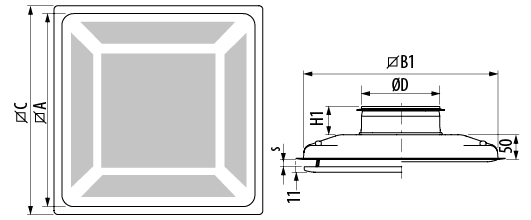

HPKP + ATTC
|
Besnoeiing |
BIJ |
B1 |
VS |
ØD |
H1 |
Boeking |
ØD1 |
|
160 |
565 |
569 |
595 |
159,3 |
58 |
580 |
124.3 |
|
200 |
565 |
569 |
595 |
199.3 |
58 |
580 |
159,3 |
|
250 |
565 |
569 |
595 |
249,3 |
58 |
580 |
199.3 |
|
315 |
565 |
569 |
595 |
314,3 |
58 |
580 |
248,3 |
|
400 |
565 |
569 |
595 |
399,3 |
66 |
580 |
314,3 |
|

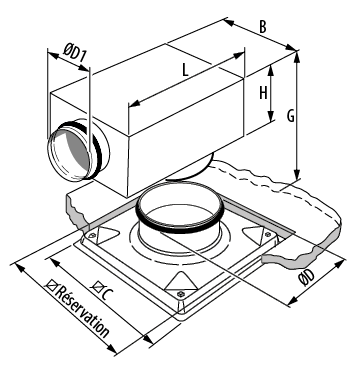

Besnoeiing |
L |
B |
H |
G Mini |
G Maxi |
Diffusor gewicht (kg) |
Plenumgewicht (kg) |
|
160 |
470 |
320 |
170 |
265 |
295 |
4.3 |
3 |
|
200 |
500 |
440 |
205 |
300 |
330 |
4.3 |
4 |
|
250 |
650 |
520 |
245 |
340 |
370 |
4.3 |
5.5 |
|
315 |
700 |
570 |
295 |
390 |
420 |
4.3 |
6.9 |
|
400 |
700 |
570 |
360 |
455 |
485 |
4.3 |
8 |
