RHOH - RHKH
Oude reeksen
Multidirectionele plaatroosters - Platen - Bereikstop op 01/01/2020
Groter bekijken
RHOH - RHKH
Nieuw product
- Laag geluidsniveau
- Installatie in alle soorten verlaagde plafonds
- Eenvoudige metingen en aanpassingen
- Keuze van distributierichtingen
- Klasse C waterdicht plenum
Toepassing
Verwarming / airconditioning / ventilatie.
Werkt met een ΔT van -12°C tot +15°C.
3 of 4-weg laterale diffusie.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Debiet van 50 tot 900 m3/u.
Buitenmaat 595x595.
Aansluitdiameters: 160, 200, 250, 315, 400 mm.
RHOH: massieve plaatdiffusor.
RHKH: geperforeerde plaatdiffusor.
Beschrijving
Buitenmaat 595x595.
Aansluitdiameters: 160, 200, 250, 315, 400 mm.

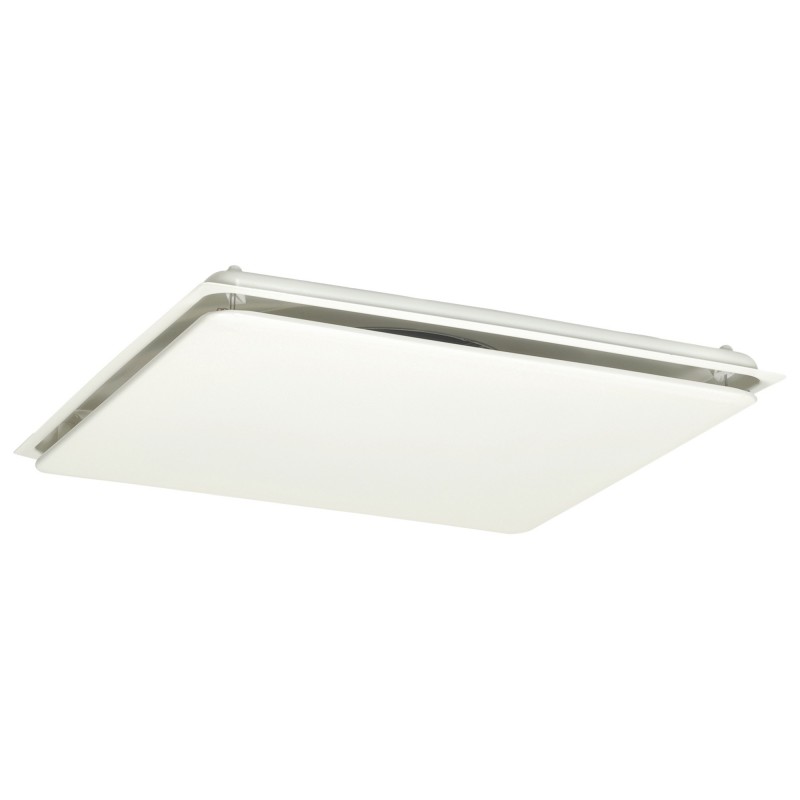

RHOH: massieve plaatdiffusor.

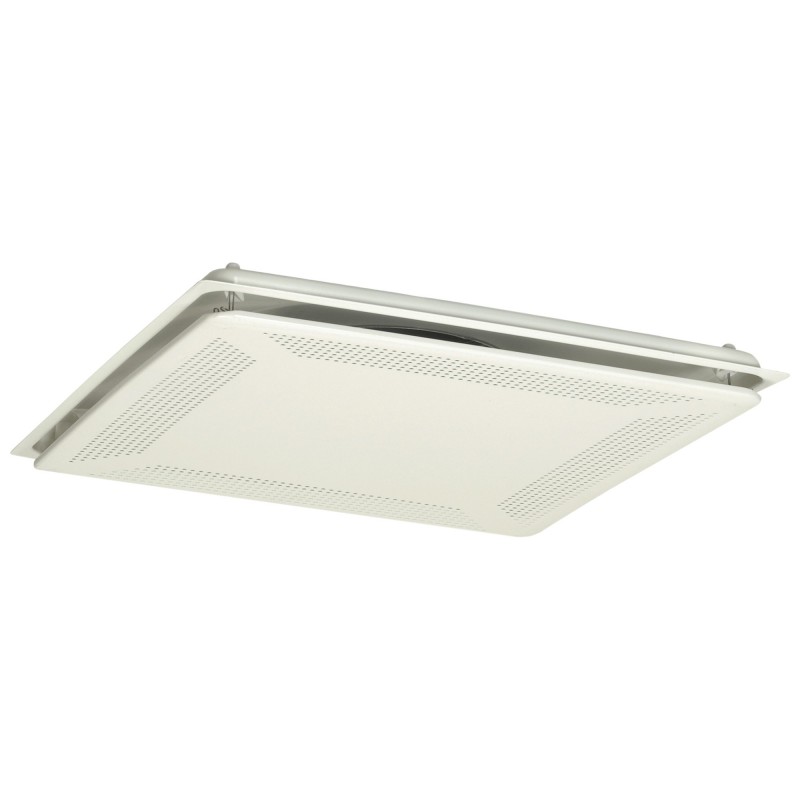

RHKH: geperforeerde plaatdiffusor.
Beschrijving
- Roosters van plaatstaal met poedercoating in de kleur RAL 9010.
- Ronde aansluiting, voorzien van een pakking.

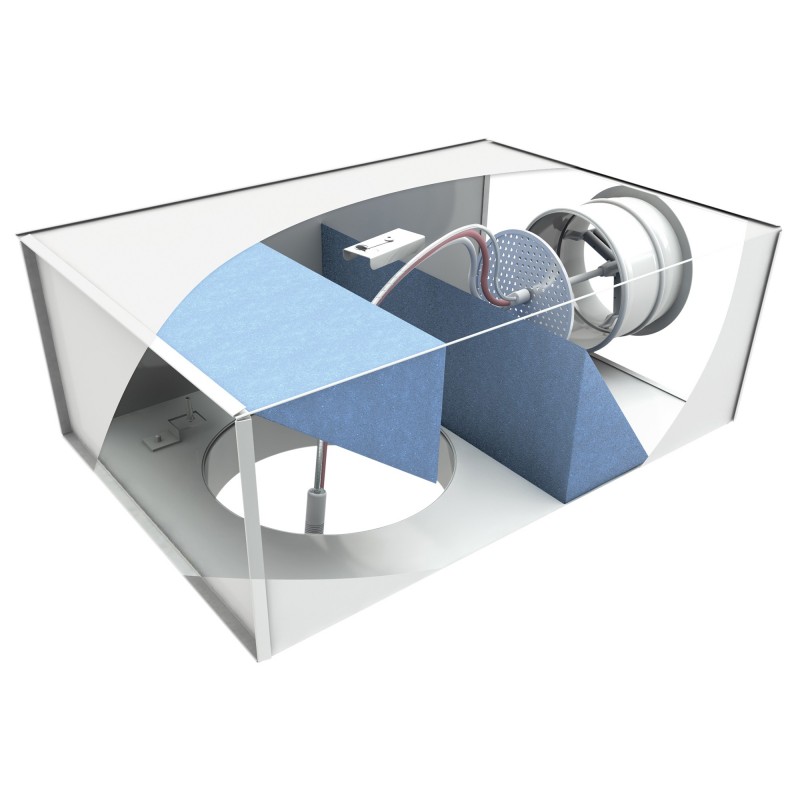

- Verwijderbare afbuigplaat om vanuit de installatieruimte toe te staan:
- het rooster aan het plenum bevestigen,
- onderhoud,
- toegang tot het meet- en instelapparaat.
- Sleufhoogte:
- 12 mm vast op diameter 160, 200,
- verstelbaar van 20 of 35 mm op diameter 250, 315, 400.
- Sluiter die moet worden gelijmd om één richting van diffusie af te sluiten.
|

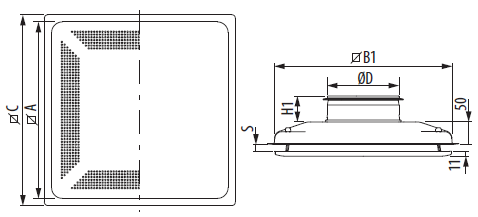

Besnoeiing |
BIJ |
B1 |
VS |
ØD |
H1 |
Boeking |
ØD1 |
|
160 |
565 |
569 |
595 |
160 |
58 |
580 |
125 |
|
200 |
565 |
569 |
595 |
200 |
58 |
580 |
160 |
|
250 |
565 |
569 |
595 |
250 |
58 |
580 |
200 |
|
315 |
565 |
569 |
595 |
315 |
58 |
580 |
250 |
|
400 |
565 |
569 |
595 |
400 |
66 |
580 |
315 |
|

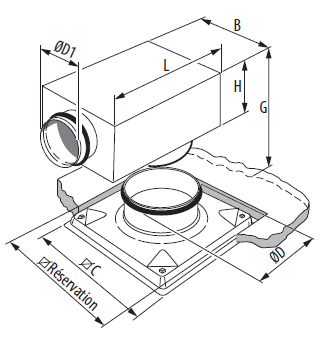

Besnoeiing |
BIJ |
B1 |
H |
G Mini |
G Maxi |
Gewicht verschil. (kg) |
Plenumgewicht (kg) |
|
160 |
470 |
320 |
170 |
265 |
295 |
4.3 |
3 |
|
200 |
500 |
440 |
205 |
300 |
330 |
4.3 |
4 |
|
250 |
650 |
520 |
245 |
340 |
370 |
4.3 |
5.5 |
|
315 |
700 |
570 |
295 |
390 |
420 |
4.3 |
6.9 |
|
400 |
700 |
570 |
360 |
455 |
485 |
4.3 |
8 |
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Installatie instructies
Installatie-instructies (NT)
