VSAL - VSBL ATEX

Motorventilatoren van polypropyleen

Centrifuges - Actie < 11.000 m3/h

Flag Nouveau

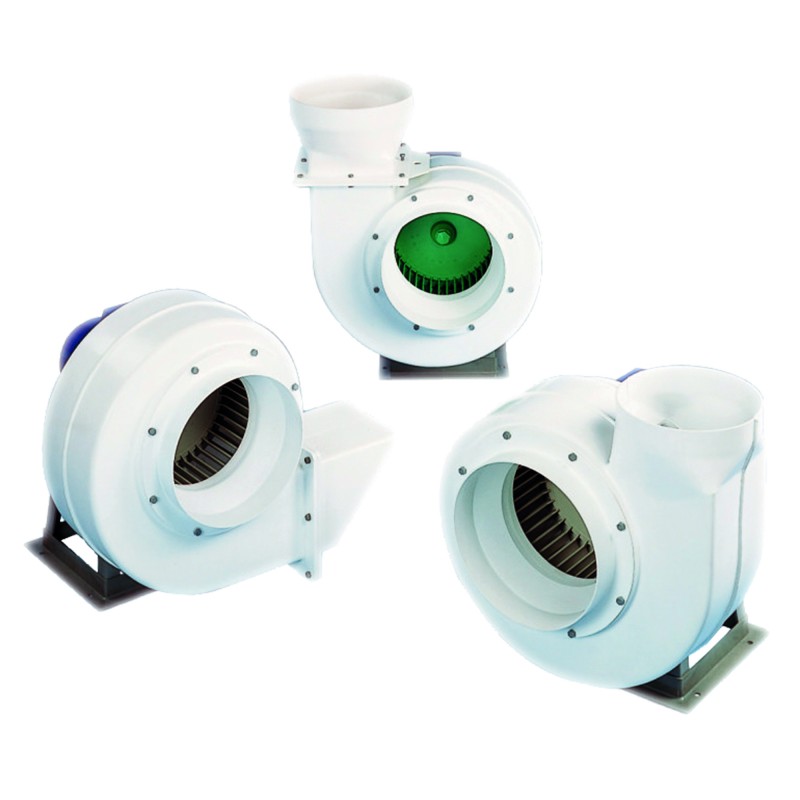

VSAL - VSBL ATEX Groter bekijken

VSAL - VSBL ATEX

Motorventilatoren van polypropyleen


Centrifuges - Actie < 11.000 m3/h

ErP non applicable - Environnement corrosif ErP niet van toepassing
Corrosieve omgeving
Conformité ATEX Easyvent

  • ATEX Zone 1 en 2 Gas standaard conformiteit
  • Corrosiewerend: antistatisch geïnjecteerd polypropyleen (PPH)
  • Motor buiten de luchtstroom
  • VSAL - VSBL Exd Explosieveilig
  • Druk tot 2200 Pa
Sollicitatie

Laboratoria, zuurkastafzuiging in explosieve atmosferen.
Ventilatoren van het type “Anti-acid” voor agressieve atmosferen die een of meer explosieve stoffen bevatten. Bestand tegen de meeste zuren en oplosmiddelen voor transportgastemperaturen onder 50°. Omgevingscondities 40°C en 75°C%.

Industriële en logistieke gebouwen

Industriële en logistieke gebouwen

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

VSAL -VSBL voldoet aan de ATEX-richtlijn 2014/34/UE
  • ATEX Gaszone:
    • VSAL - VSBL Exd: II 2G Exd IIB T4 Gb
    • VSAL - VSBL Exd: II 2G Exd IIC T4 Gb
  • VSAL/VSBL CE Ex II 2/2G Ex d IIB/C T4, T5 of T6 X ventilatormotoren, voor inbouw in 1 of 2 gaszones met enkele of verstelbare flensuitlaat.
  • 6 maten: 14 / 20 / 25 / 30 / 35 / 42.
  • Debieten van 100 tot 11.000 m3/h.
  • 2 standaard drukbereiken voor elk model:
    • VSBL: lagedruk ventilatormotoren.
    • VSAL: hogedruk ventilatormotoren.
Bouw
  • Polypropyleen slakkenhuis, UV-bestendig. Voor gemotoriseerde ventilatoren: regelbaar in 6 standen. Standaard positie: 0 LG.
  • Waaier met polypropyleen actie en aluminium naaf ingebed in polypropyleen.
  • Anticorrosieve pakking tegen het risico van gaslekkage.
  • Ondersteunende stoel:
    • Nylon voor maat 14 / 20 / 25.
    • Polypropyleen voor maat 30 / 35.
    • Gegalvaniseerd staal 42 en speciale maten.
  • Turrets: motorkap van polypropyleen, bestand tegen omgevingsfactoren.

Motorisatie
  • Motor IP 55 klasse F - S1 zonder thermische beveiliging. Driefasige motoren accepteren frequentievariatie (25-50 Hz) met de PTC-sonde-optie. Enkelfasige motoren accepteren geen spanningsvariatie.
    • 1 snelheid enkelfasig 230V, 50Hz, 2, 4 of 6 polig.
    • 1 draaistroom 230/400V, 50Hz, 2, 4 of 6 polen tot 5,5kW.
    • 1 driefasige snelheid 400/690V, 50Hz, 2, 4 of 6 polen vanaf 7,5kW.
    • 2 driefasige 400V, 50Hz snelheden, onafhankelijke wikkelingen 4/6 polen.
    • 2 driefasige snelheden 400V, 50Hz, 2/4 polige Dahlander wikkeling.

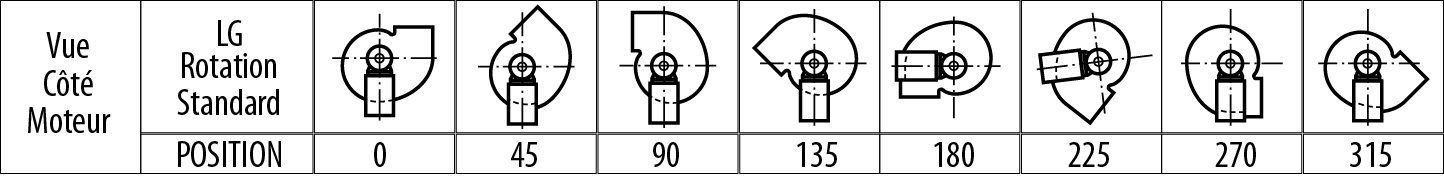

Draairichting en positie




Polypropyleen centrifugale ventilatoren

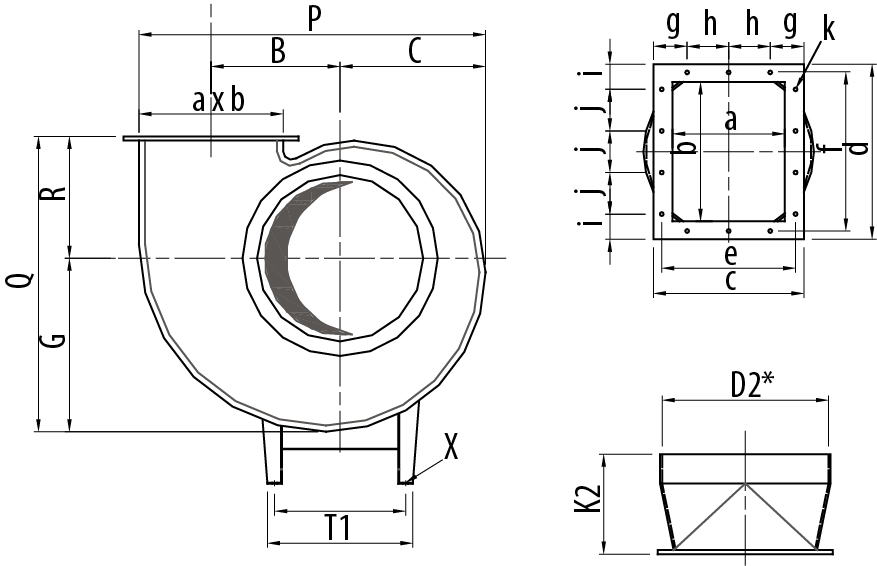

Flensafvoer "B" (standaard)

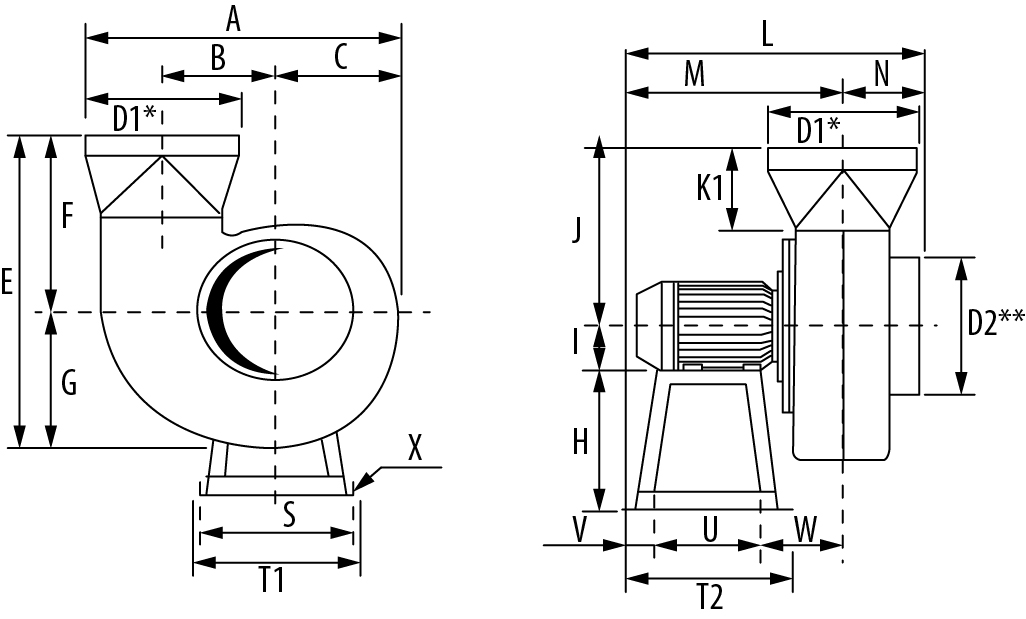

Circulaire afvoer "A" (op aanvraag voor VSBL 14 tot 30)




Vriendelijk HEEFT B VS ØD1 ØD2 E F G H J K2 L M NIET P Q R
VSB 14 284 103 118 125 125 324,5 189 135,5 130 189 95 317 245 72 263,5 241,5 106
VSB 20 418 148 170 200 200 501 300 201 200 300 168 420 300 120 398 349 148
VSB 25 520 185 210 250 250 570 320 250 250 320 160 486,5 357,5 129 495 428 178
VSB 30 598 222 251 250 315 545 245 300 310 245 170 565 380 185 593 515 215
VSB 35 259 297 355 353 320 210 660 450 210 696 628 275
VSB 42 310 357 400 424 410 230 810 565 245 834,5 724 300
VSAL 20 139,5 157 160 177 200 120 370 285 85 349 325 148
VSAL 25 175 193 160 219 250 120 459 355 104 433 394 175
VSAL 30 210,5 237 200 269 310 265 155 525 494 225


VSA VSB
Vriendelijk 20-2 20-4 25-2 25-4 30-2 30-4 14 20-2 20-4 20-6 23-4 23-6 24-2 24-4 24-6 25-4 25-6 30-4 30-6 35-4 35-6 42
I (schachthoogte in mm) 71 63 90 71 100 80 63 80 63 71 80 71 90 80 71 80 71 90 80 100 90 132


Vriendelijk S T1 T2 U V W OS heeft b tegen d e f g h l l nb x Øk
VSB 14 175 200 200 130 35 80 10 85 85 135 135 12.5 110 12.5 110 4x7,5
VSB 20 215 240 240 170 35 95 10 160 130 210 180 194 164 20 2x85 90 8x7
VSB 25 255 280 280 175 52,5 130 10 200 160 266 228 13 3x80 13 2x101 10x7
VSB 30 234 260 275 175 50 155 12 240 195 306 265 282 241 53 2x100 82,5 100 10x9
VSB 35 285 320 300 200 50 170 12 280 225 356 305 326 275 28 3x100 102,5 100 12x9
VSB 42 315 350 350 250 50 197 12 335 270 421 362 381 322 60,5 3x100 81 2x100 14x9
VSAL 20 215 240 240 170 35 80 10 105 90 150 140 130 120 30 1x90 70 6x9
VSAL 25 255 280 280 175 52,5 112 10 130 115 170 180 160 160 10 2x80 10 2x80 8x7
VSAL 30 234 260 275 175 50 130 12 155 140 221 210 200 186 10.5 2x100 12 2x93 3x9
VSAL 35 285 320 300 200 50 140 12 180 160 356 240 226 210 15 2x100 15 2x105 3x9
VSAL 42 315 350 350 250 50 160 12 215 195 301 287 261 247 20 2x100 93,5 100 2x9

Dichtbij Open Gedetailleerde specificaties:

Tekstcataloguspagina's (CT)

CT-VSAL-VSBL-ATEX.pdf Voeg toe aan je winkelwagen CT-Janv23-VSAL-VSBL-ATEX

Dichtbij Open Publieke tariefprijs

Prijscataloguspagina's (CP)

pdf Voeg toe aan je winkelwagen CP-Fev24-VSAL-VSBL-ATEX
