MAATWERK

Kap- of plafondaccessoires

Voor VORAX en NOVAX afzuigkappen

Top dressing band Groter bekijken

MAATWERK

Kap- of plafondaccessoires


Voor VORAX en NOVAX afzuigkappen

  • Top dressing band
  • Roestvrij stalen panelen
  • Speciale lengte
  • Doorgang achterpost
  • Loodrechte straaldoorgang
  • Parallelle straaldoorgang
  • Hoekmodule
  • Ventilatoruitgangen aan de zijkant
  • Geschilderde kap / geschilderd plafond
  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

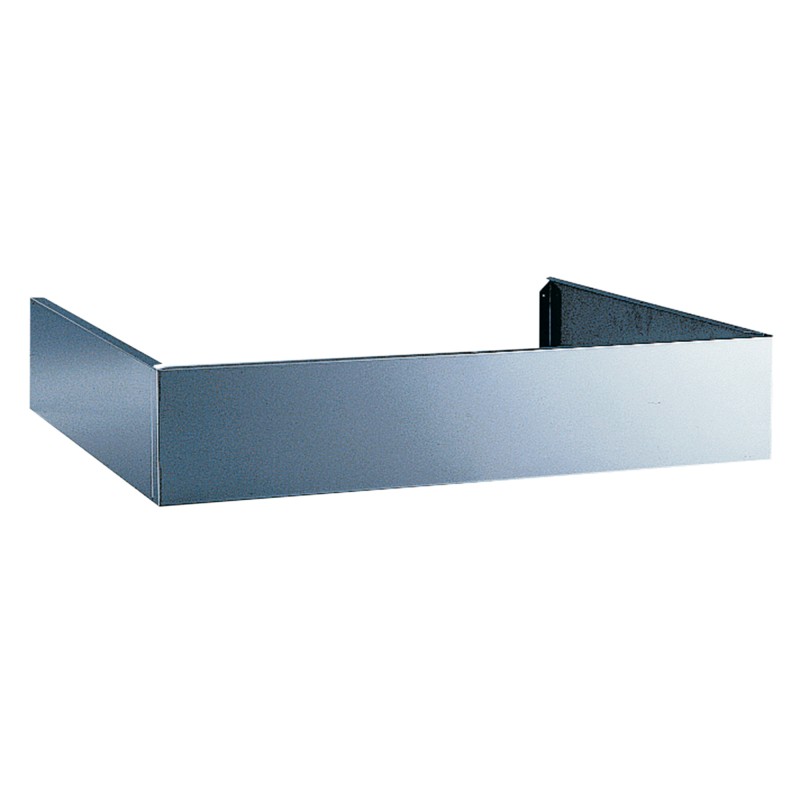

Bovenste sierband
  • RVS panelen om de vrije ruimte tussen de kap en het verlaagd plafond af te dekken.
  • Vervaardigd uit austenitisch roestvrij staal AISI 304L (1.4307) SB geborstelde afwerking voor de VORAX®-series en 220 grain geborstelde afwerking voor de NOVAX-series.
  • 2 modellen: vrijstaand en vast.
  • Zelfdragend systeem: zonder zichtbare schroeven of klinknagels, samengesteld uit verwijderbare panelen bevestigd op verstevigingsplaten in de hoeken en ter hoogte van de paneelverbinding. Zorgt ervoor dat de hoofdband de capuchon kan vasthouden zonder extra fixatie. Standaard leverbaar in hoogte 100 t/m 900 mm.
  • Vast systeem: zonder zichtbare schroeven of klinknagels, samengesteld uit panelen die aan elkaar zijn bevestigd op de bovenrand van de kap. Vereist toegang tot de bevestigingspunten van boven de hoofdband. Standaard leverbaar in hoogte 200 t/m 500 mm.

Roestvrij stalen panelen
  • Achter- of bovenpaneel van het afzuiggedeelte van VORAX®-kappen in austenitisch roestvrij staal AISI 304L (1.4307) zonder zichtbare schroeven.
    Niet nodig bij het NOVAX assortiment omdat standaard geheel RVS.
    Meerwaarde achter- of bovenpaneel van roestvrij staal.

Speciale lengte
  • Mogelijkheid om de modules op de exacte lengte te vervaardigen.
    Speciale lengte meerwaarde.

Achterste postdoorgang
  • Achterstijldoorgangssensor of motorkap
    • D = maximaal 150 mm voor Chef-, 90/10- en comfort 400/500-kappen
    • P = maximaal 100 mm voor Induct 400 afzuigkappen
    • D = maximaal 75 mm voor Induct 500-kappen
    • A = 100 mm min
    • B en C = afhankelijk van de breedte van de paal en de lengte van de kap met een minimum van 100 mm voor C
    • Andere kusten: neem contact met ons op

Loodrechte straaldoorgang
  • Eenvoudige afzuigkap en sensor
    • D = maximaal 40 mm voor 400/500 afzuigkappen
    • A = 100 mm min
    • B en C = afhankelijk van de breedte van de paal en de lengte van de kap met een minimum van 100 mm voor C
  • Kap met diffusie of inductie
    • D = maximaal 40 mm voor 400/500 afzuigkappen
    • A = 100 mm min
    • B en C = afhankelijk van de breedte van de paal en de lengte van de kap met een minimum van 100 mm voor C
    • Andere kusten: neem contact met ons op.

Parallelle straaldoorgang
  • Alleen al in de sensor
    • D = maximaal 40 mm voor 400/500 afzuigkappen
    • A = 100 mm min
    • B en C = afhankelijk van de breedte van de paal en de lengte van de kap
    • Minimaal 100 mm voor C
  • In gebieden waar onderdelen samenkomen
    • Andere afmetingen, voor lichtdoorgangen ter hoogte van de verlichtingsarmaturen of in het volume van de kap, ventilatorkast, raadpleeg ons.

Hoekmodule
  • Hoekmodule voor VORAX afzuigkap® CHEF
    • Zorgt voor visuele en functionele continuïteit in krappe keukens.


Uitgangen voor ventilatoren aan de zijkant
  • Zijventilatoruitlaat op VORAX® CHEF G / WASSERIJ G / OVEN G / PREMIUM G.
  • Ventilatoruitlaat aan de linker- of rechterkant van de kap, gezien vanaf de voorkant (niet inbegrepen in het VORAX-assortiment® BASIC G), aanpassing van de afzuigsensor om de luchteigenschappen van de ventilatoren te behouden.
  • Bij een kap met een hoogte van 400 mm en een uitval van 1000 mm is het implementeren van inbouwverlichting niet mogelijk; er moet gekozen worden voor verlichting met LED-inbouwspots.

Geschilderde kap / geschilderd plafond
  • Hiermee kunt u de kleur van de afzuigkap of het filterplafond afstemmen op de sfeer van de keuken of de aangrenzende ruimte in het geval van een themarestaurant of showkeuken.
  • Epoxy verf.
  • Verschillende RAL's beschikbaar.
