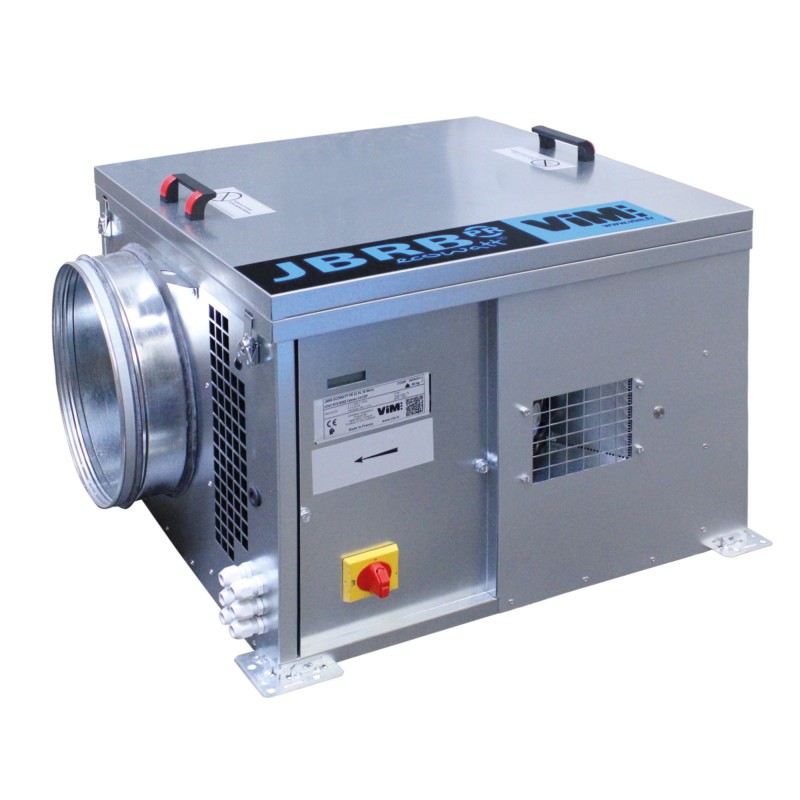

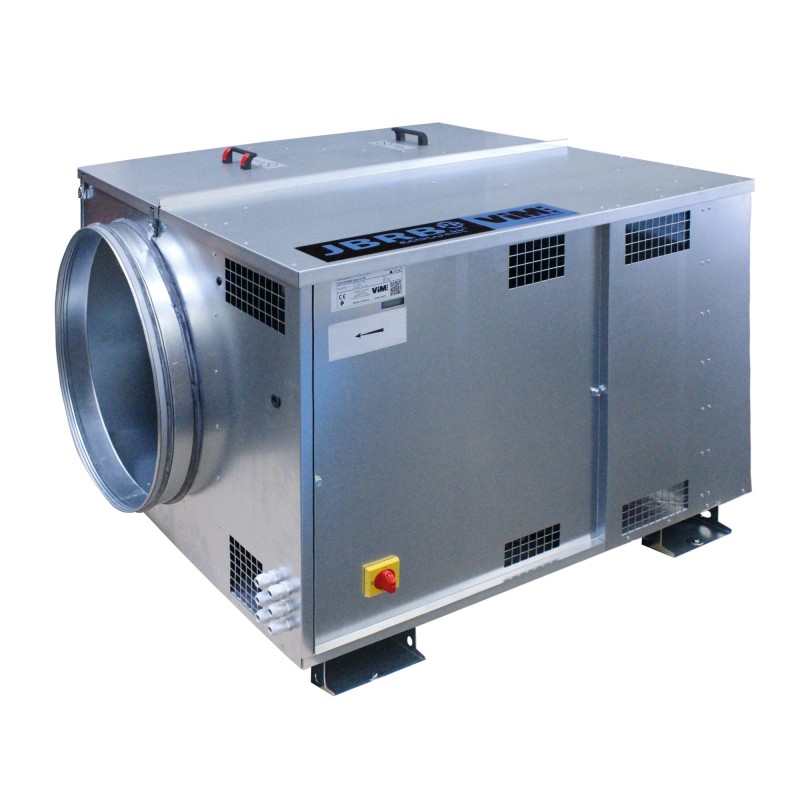

JBRB ECOWATT® PR VCHV

Gereguleerde C4 afzuigkasten

Directe aandrijving - Reactie - ECM

Flag Nouveau
JBRB ECOWATT® PR VCHV Groter bekijken

JBRB ECOWATT® PR VCHV

Gereguleerde C4 afzuigkasten


Directe aandrijving - Reactie - ECM

ErP-conform 2018 - UVNR - Variabele EC-motor ErP-conform 2018
UVNR - Variabele EC-motor
CMV of luchtretour Hygro CMV Geregelde druk ECM-motor
Akoestische isolatie Gemakkelijk onderhoud OPTAIR RT Conso

  • ECM-motor met laag stroomverbruik uit de luchtstroom
  • Hoogwaardig reactiewiel
  • Constante druk werking COP
  • Hygro Technische Goedkeuring
  • Meerdere installatieconfiguraties
  • Gemakkelijk onderhoud
  • Eenfase of driefase
Toepassing
Luchtafvoer.
Installatie binnen of buiten.
Goedgekeurd 400°C 1/2h categorie C4.
CMV in collectieve huisvesting en tertiaire gebouwen.
Luchtretour in tertiaire gebouwen.
Collectieve woongebouwen

Collectieve woongebouwen
Tertiaire gebouwen

Tertiaire gebouwen

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

Debiet van 100 tot 9200 m3/ u.
10 maten: 04/06/10/22/30/38/48/70/82/92.
Beschikbare configuraties:
  • L: online.
  • M: modulair, geleverd met een dop voor 1 of 2 90 ° aspiraties.

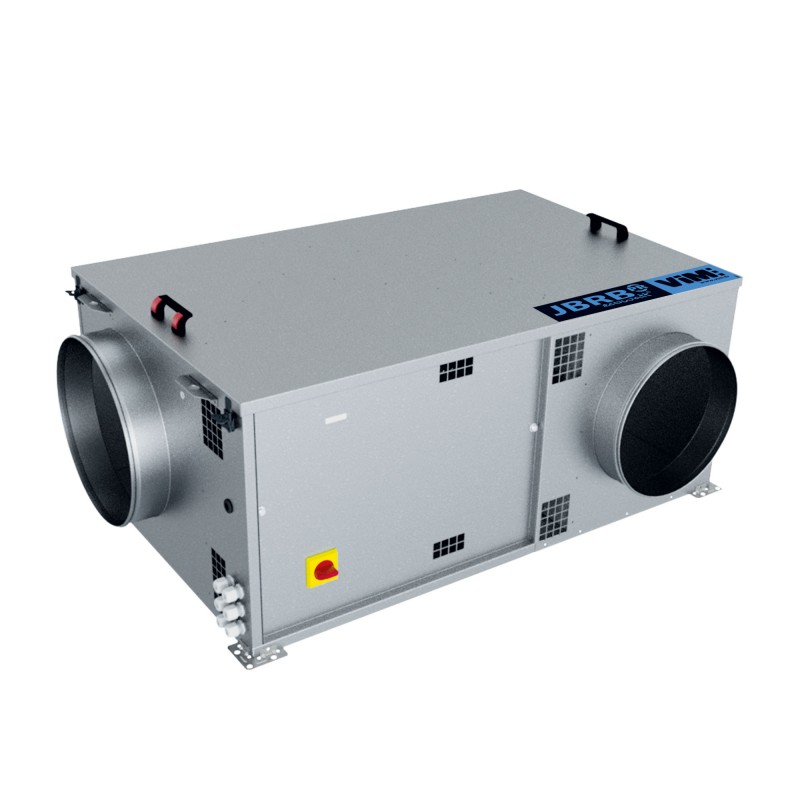

  • D: dubbele aanzuiging bij 180°.

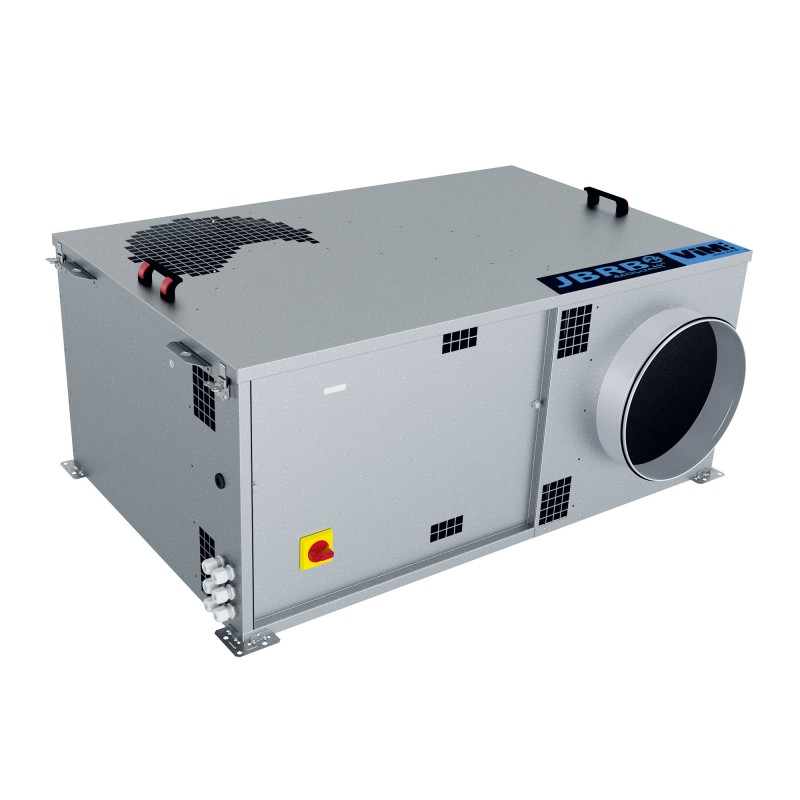

Uitvoering horizontaal of verticaal lossend.
Geïsoleerde uitvoering: akoestische isolatie door 25 mm glaswol (M0 brandclassificatie) in dubbelwandige panelen.

OPTIES - CORROSIEBESCHERMING

Bouw
  • Behuizing van verzinkt plaatstaal voorzien van 4 bevestigingsbeugels (maat 04 tot 38) of 2 transervale omega's (maten 48 tot 92).
  • Tillen door 2 stalen poten of door de omega's te slingeren.
  • Aansluitnozzle met afdichtingspakkingen klasse D. Verticale uitblaasversie geleverd zonder aansluitnozzle (platte nozzle met PAPV-afdichting optioneel te monteren met zelfborende schroeven).
  • Directe koppeling.
  • INTZ: gemonteerde / bekabelde, hangslotbare naderingsschakelaar.
  • BDEZ: Depressostaat gemonteerd, luchtaangesloten, af fabriek ingesteld op 80 Pa.
  • Hoogwaardige reactieturbine van gegalvaniseerd staal.
  • Deksel uitgerust met 2 of 4 handgrepen, verwijderbaar zonder gereedschap om gemakkelijke toegang tot de binnenkant van de doos te garanderen voor reiniging.
  • Uitvoering horizontaal of verticaal lossend.
  • IS-versie: Akoestische isolatie door 25 mm A2-s1, d0 (M0) glaswol in dubbelwandige panelen.
  • Corrosiebestendige behandelingsoptie: neem contact met ons op.
motorisering
  • ECM elektronisch gecommuteerde motor uit luchtstroom:
    • 04 tot 22: IP44 klasse B eenfasig 230V, 50Hz.
    • 30, 38, 48, 70, 82: IP54, klasse F, enkelfasig 230V, 50Hz.
    • 30, 38, 48, 70, 92: IP 54, klasse F, driefasig 400V, 50Hz.
  • Thermische beveiliging beheerd door elektronica en goedgekeurd voor C4-werking.
VCHV-regelgeving
  • Werking in COP (constante druk).
  • Schakelkast, IP54, af fabriek gemonteerd en bedraad.
  • 4-cijferig display met insteltoetsen voor het instelpunt
    • Duidelijke weergave van de drukmeting en het setpoint.
JBRB ECOWATT® PR VCHV 04/06/10/22/30/38 - L / M
Horizontale ontlading




--- Alleen beschikbaar op de modulaire versie "M"

Model A B B1 C* D1 E F G H I J Gewicht (kg)
JBRB ECOWATT® PR VCHV 04 627 523 533 320 160 568 502 157 175 157 161 22
JBRB ECOWATT® PR VCHV 06 627 523 533 320 200 568 502 157 175 157 161 22
JBRB ECOWATT® PR VCHV 10 627 566 583 421 250 569 544 207 185 207 186 26
JBRB ECOWATT® PR VCHV 22 767 683 701 511 355 709 661 252 237 252 239 45
JBRB ECOWATT® PR VCHV 30 1019 820 873 568 400 892 797 267 271 267 271 64
JBRB ECOWATT® PR VCHV 38 1153 938 971 631 500 1036 907 306 331 306 331 78

* IS-versie: +27 mm


JBRB ECOWATT® PR VCHV 48/70/82/92 - L / M
Horizontale ontlading



--- Alleen beschikbaar op de modulaire versie "M"


Model A B B1 C* D1 E F G H I J Gewicht (kg)
JBRB ECOWATT® PR VCHV 48 1165 985 1065 800 560 700 918 433 330 433 330 107
JBRB ECOWATT® PR VCHV 70 1280 1030 1100 880 630 815 970 473 365 473 365 121
JBRB ECOWATT® PR VCHV 82 1404 1100 1175 970 710 846 1032 518 405 518 405 170
JBRB ECOWATT® PR VCHV 92 1404 1100 1175 970 710 846 1032 518 405 518 405 170

* IS-versie: +27 mm


JBRB ECOWATT® PR VCHV 04/06/10/22/30/38 - L / M
Verticale ontlading



--- Alleen beschikbaar op de modulaire versie "M"

Model A B B1 C* D1 E F G H I J Gewicht (kg)
JBRB ECOWATT® PR VCHV 04 648 523 533 320 160 568 502 157 175 130 165 22
JBRB ECOWATT® PR VCHV 06 648 523 533 320 200 568 502 157 175 130 165 22
JBRB ECOWATT® PR VCHV 10 648 566 583 421 250 569 544 207 185 166 198 26
JBRB ECOWATT® PR VCHV 22 789 683 701 511 355 709 661 252 237 236 271 45
JBRB ECOWATT® PR VCHV 30 1019 820 873 565 400 892 797 267 271 248 286 64
JBRB ECOWATT® PR VCHV 38 1153 938 971 637 500 1036 907 306 331 315 350 78

* IS-versie: +27 mm



JBRB ECOWATT® PR VCHV 48/70/82/92 - L / M
Verticale ontlading




--- Alleen beschikbaar op de modulaire versie "M"

Model A B B1 C* D1 E F G H I J Gewicht (kg)
JBRB ECOWATT® PR VCHV 48 1119 985 1065 800 560 700 918 433 330 320 340 107
JBRB ECOWATT® PR VCHV 70 1234 1030 1100 880 630 815 970 473 365 370 375 121
JBRB ECOWATT® PR VCHV 82 1358 1100 1175 970 710 846 1032 518 405 482 415 170
JBRB ECOWATT® PR VCHV 92 1358 1100 1175 970 710 846 1032 518 405 482 415 170

* IS-versie: +27 mm


JBRB ECOWATT® PR VCHV 10/22/30/38 - D
Horizontale ontlading
Model A B C* D1 D2 E F G H I J Gewicht (kg)
JBRB ECOWATT® PR VCHV 10 815 603 421 250 200 777 544 194 161 207 186 28
JBRB ECOWATT® PR VCHV 22 1048 720 511 355 315 998 661 239 219 252 239 45
JBRB ECOWATT® PR VCHV 30 1324 930 566 400 355 1238 797 267 247 267 271 67
JBRB ECOWATT® PR VCHV 38 1468 1024 631 500 400 1396 908 306 281 306 331 83

* IS-versie: +27 mm



JBRB ECOWATT® PR VCHV 48/70/82/92 - D
Horizontale ontlading



Model A B C* D1 D2 E F G H I J Gewicht (kg)
JBRB ECOWATT PR VCHV 48 1490 1105 800 560 450 990 918 433 270 433 330 135
JBRB ECOWATT PR VCHV 70 1691 1183 880 630 500 986 978 473 301 473 365 150
JBRB ECOWATT PR VCHV 82 1813 1237 970 710 560 1016 1032 518 340 518 405 200
JBRB ECOWATT PR VCHV 92 1813 1237 970 710 560 1016 1032 518 340 518 405 200

* IS-versie: +27 mm



JBRB ECOWATT® PR VCHV 10/22/30/38 - D
Verticale ontlading



Model A B C* D1 ** D2 E F G H Gewicht (kg)
JBRB ECOWATT PR VCHV 10 804 603 421 250 200 777 544 194 161 28
JBRB ECOWATT PR VCHV 22 1037 720 511 355 315 998 661 239 219 45
JBRB ECOWATT PR VCHV 30 1276 930 566 400 355 1238 797 267 247 67
JBRB ECOWATT PR VCHV 38 1426 1025 637 500 400 1396 909 306 281 83

* IS uitvoering: +27 mm - ** Indien een vlakke PAPV open tappen om de afvoer aan te sluiten



JBRB ECOWATT® PR VCHV 48/70/82/92 - D
Verticale ontlading



Model A B C* D1 ** D2 E F G H Gewicht (kg)
JBRB ECOWATT PR VCHV 48 1444 1105 800 560 450 990 918 433 270 135
JBRB ECOWATT PR VCHV 70 1697 1183 880 630 500 986 978 473 301 150
JBRB ECOWATT PR VCHV 82 1767 1237 970 710 560 1016 1032 518 340 200
JBRB ECOWATT PR VCHV 92 1767 1237 970 710 560 1016 1032 518 340 200

* IS-versie: +27 mm - ** Bij toevoeging van een PAPV vlak mondstuk om de afvoer aan te sluiten
