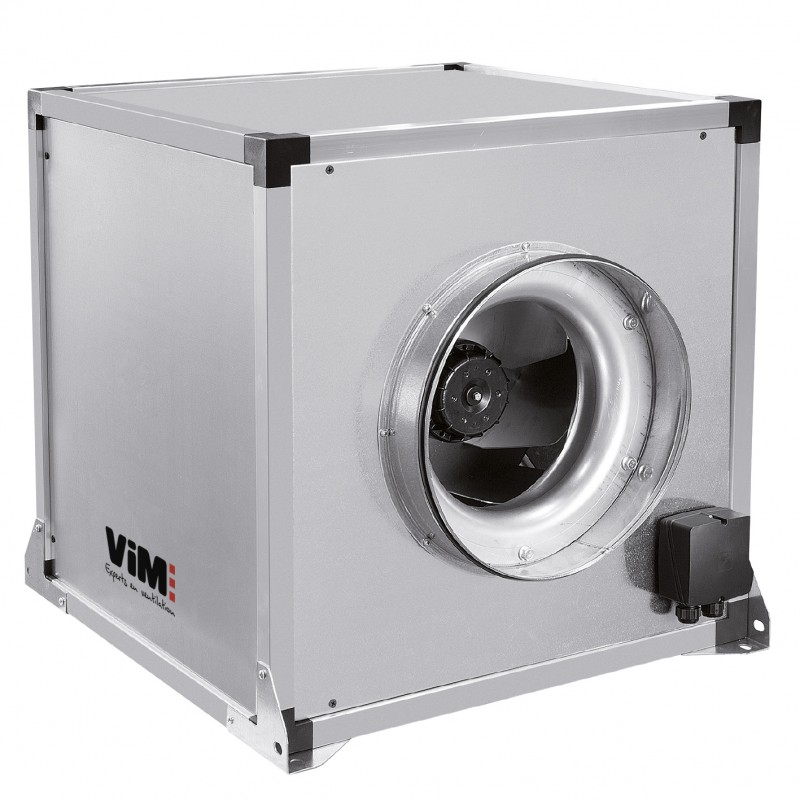

CVAB-N / CVAT-N ECOWATT®
Extractie- of insufflatieboxen
Directe aandrijving - Reactie - ECM < 7000 m3/u
Groter bekijken
CVAB-N / CVAT-N ECOWATT®
Nieuw product
 |
Voldoet aan ErP 2018 - UVNR - Variabele EC-motor |
|||
 |
 |
 |
||
- ECM-motor met laag verbruik
- Hoogwaardig reactiewiel
- Configureerbare ronde aansluiting
- Geluidsisolatie
- Geïntegreerde potentiometer
Toepassingen:
Installatie binnen gebouwen of buiten met regenvast dak.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Debieten van 200 tot 7.000 m3/H.
7 maten aansluitdiameters: Ø250 / 315 / 355 / 400 / 450 / 500 mm.
Luchtstroomtemperatuur van -20°C tot +40°C.
Bouw
Motorisering
Selectie van standaardventilatoren
7 maten aansluitdiameters: Ø250 / 315 / 355 / 400 / 450 / 500 mm.
Luchtstroomtemperatuur van -20°C tot +40°C.
Bouw
- Chassis in geëxtrudeerd aluminium profiel met kunststof hoeken.
- Z275 waterdichte doos van gegalvaniseerd staal met dubbelwandig paneel.
- Dubbelwandige akoestische isolatie van glaswol, dikte 25 mm (A1).
- Ronde aansluiting aan zuig- en perszijde.
- Mogelijkheid om de ronde afvoeraansluiting aan elke zijde van de kast te monteren: in lijn, rechts, links, boven.
- Reactieturbine gemonteerd in directe koppeling met de motor.
- Potentiometer geïntegreerd in de elektrische aansluitkast.
Motorisering
- ECM elektronisch gecommuteerde motor in luchtstroom.
- Zeer hoog rendement, instelbaar.
- Thermische beveiliging elektronisch beheerd.
- IP44-motor, eenfasig 230V, 50-60Hz (CVAB-P ECOWATT)
- Motor IP54, driefasig 400V, 50Hz (CVAT-P ECOWATT)
Selectie van standaardventilatoren

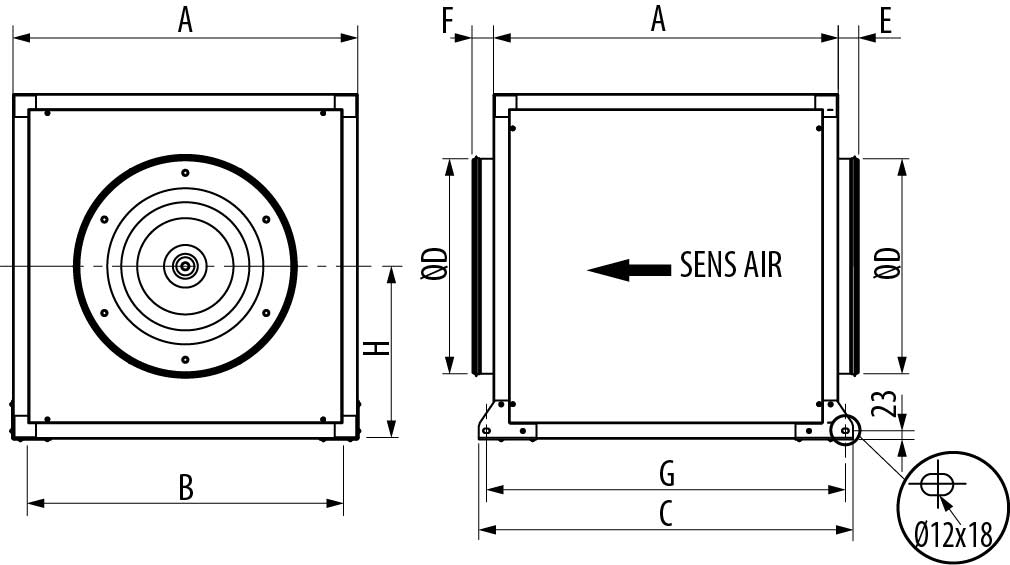

| Model | A | B | C | D | E | F | G | H |
| CVAB 250-2-2640 ECOWATT | 500 | 440 | 578 | 250 | 45 | 55 | 534 | 250 |
| CVAB 250-3-1900 ECOWATT | 500 | 440 | 578 | 250 | 45 | 55 | 534 | 250 |
| CVAB 315-3-1900 ECOWATT | 500 | 440 | 578 | 315 | 45 | 55 | 534 | 250 |
| CVAB 315-4-2450 ECOWATT | 500 | 440 | 578 | 315 | 45 | 55 | 534 | 250 |
| CVAB 355-3-1900 ECOWATT | 600 | 540 | 678 | 355 | 45 | 55 | 634 | 300 |
| CVAB 400-3-1720 ECOWATT | 600 | 540 | 678 | 400 | 45 | 55 | 634 | 300 |
| CVAB 450-6-1450 ECOWATT | 700 | 620 | 779 | 450 | 45 | 55 | 734 | 350 |
| CVAB 500-6-1210 ECOWATT | 800 | 720 | 879 | 500 | 45 | 55 | 834 | 400 |
| CVAT 500-6-1375 ECOWATT | 800 | 720 | 879 | 500 | 45 | 55 | 834 | 400 |
