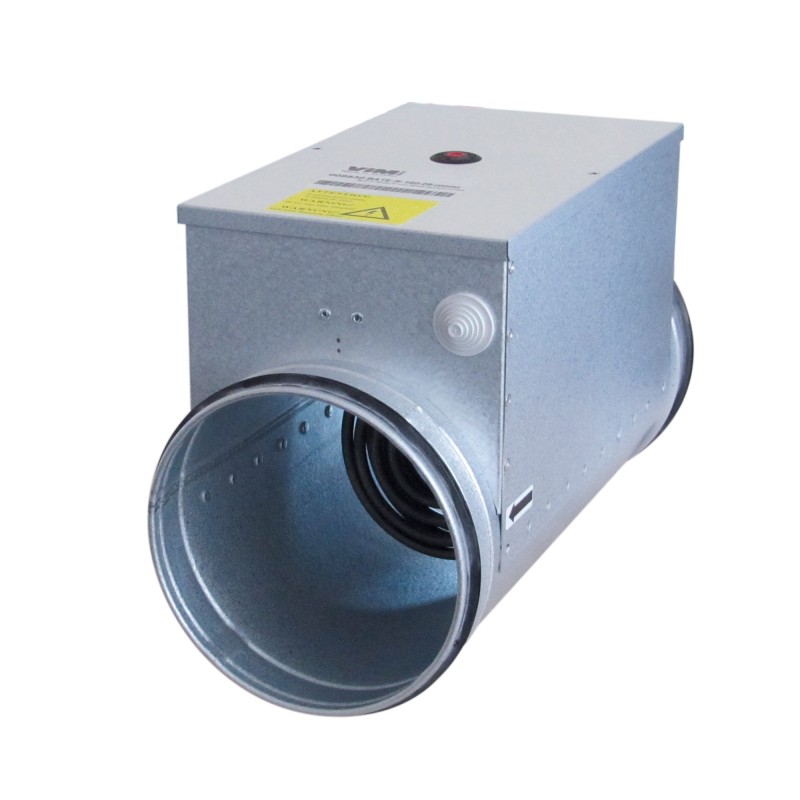

BATE
elektrische spoelen
Circulaires - Niet gereguleerd
Groter bekijken
BATE
Nieuw product
 |
Electrische veiligheid |
- Geïntegreerde thermische beveiligingen
- Regeling als accessoire
- Vermogen van 900 tot 18.000 W
- Verbinding door waterdichte klasse C verbindingen
Toepassing
Kan worden geïntegreerd in een horizontaal of verticaal netwerk van ronde kanalen.
Eindverwarming.
Ontdooien.
Maximale uitblaastemperatuur 50°C.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Diameters van 125 tot 500 mm.
Vermogen van 900 tot 18.000 W
Enkele 230 V 50 Hz of drie 400 V 50 Hz voedingen.
Operatie
Vermogen van 900 tot 18.000 W
Enkele 230 V 50 Hz of drie 400 V 50 Hz voedingen.
Operatie
- Regeling van de toevoerluchttemperatuur in het kanaal (zie principes op PULSER / TTC-pagina's).
- Ruimte- of retourtemperatuurregeling met of zonder toevoerluchtbegrenzing (zie principes op PULSER / TTC-pagina's).
- Minimale snelheid = 1,5 m/s - Maximale snelheid 10 m/s.
- Noodzaak om de verwarming te regelen voor de werking van de ventilator.
- Zorg voor een drukschakelaar om de stroomtoevoer af te sluiten bij een ventilatiestoring of onvoldoende doorstroming (V min = 1,5 m/s).
- Zorg voor een vertraging van het type MCR1 die het stoppen van de ventilator vertraagt om de pinnen af te koelen.
- Voor enkelfasige versies ≥ 4kW en driefasige versies, voorzie een contactor om de voeding af te sluiten in geval van activering van een van de veiligheidsthermostaten. De contactor zal worden uitgerust met een hulpcontact (NO/NC) om de informatie door te geven aan de regeling van de ventilatie-unit of aan het GBS.
- Ronde ferrule en IP44 aansluitdoos van met Aluzinc behandeld staal.
- Verbinding door waterdichte klasse C verbindingen
- IP 44 doorvoertule om te snijden.
- Verwarmingselementen afgeschermd in RVS 304.
- Veiligheidsthermostaten met NC-contact voorbedraad in serie, aan te sluiten op een externe vermogensschakelaar:
1 veiligheidsthermostaat met automatische reset 50°C.
1 veiligheidsthermostaat met manuele reset, setpoint 100°C.
- Drukschakelaar, kanaal- of ruimtesensor of externe potentiometer, tijdvertraging, regeling.
|
Ø (mm) |
Kracht (W) |
A |
B |
C |
D |
|
125 |
900 tot 9000 |
276 |
373 |
195 |
48.5 |
|
160 |
900 tot 9000 |
276 |
373 |
230 |
48.5 |
|
200 |
900 tot 9000 |
276 |
373 |
270 |
48.5 |
|
250 |
900 tot 9000 |
276 |
373 |
320 |
48.5 |
|
250 |
12000 |
400 |
497 |
320 |
48.5 |
|
315 |
900 tot 9000 |
276 |
376 |
385 |
50 |
|
315 |
12000 |
400 |
500 |
385 |
50 |
|
400 |
900 tot 9000 |
276 |
376 |
470 |
50 |
|
400 |
12000 |
400 |
500 |
470 |
50 |
|
500 |
18000 |
530 |
630 |
570 |
50 |
