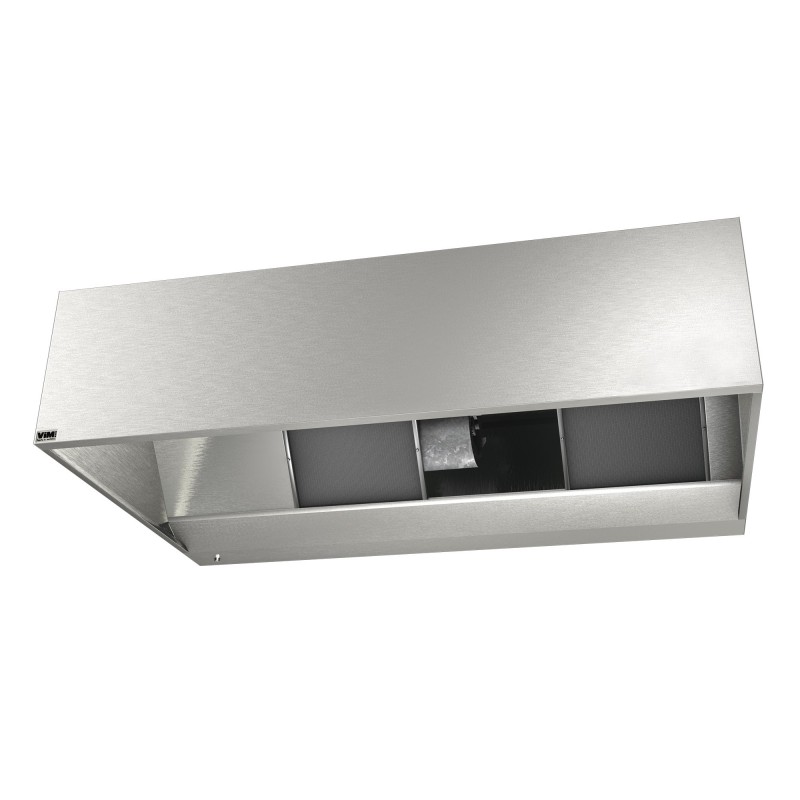

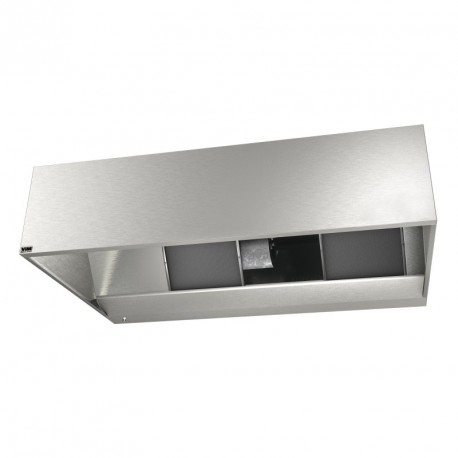

VORAX® BASIC G
Economische afzuigkappen
Eenvoudig vastleggen - Gemotoriseerd
Groter bekijken
VORAX® BASIC G
Nieuw product
 |
- Vereenvoudigd ontwerp
- Zichtbare vlakken in AISI 304L roestvrij staal met geborstelde afwerking SB
- Hoogte 400 en 500 mm
- Compacte motorkap
- Kap met verticale zijkanten op constante hoogte
- Verborgen bevestiging
Toepassing
Commerciële catering op instapniveau en middenklasse.
Afvang, extractie en filtratie van verontreinigende stoffen en warmte.
Bestel online
-
Beschrijving
-

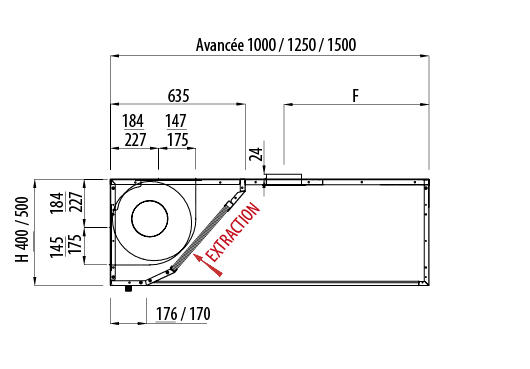

Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Eenvoudig achter elkaar.
Monoblock modules 1000, 1500, 2000, 2500 mm lang.
Diepten van 1000, 1250, 1500 mm.
Hoogte 400 mm: motorisering 2.500 m3/ u.
Hoogte 500 mm: 4 motoriseringen 2.500 m3/uur, 2.800 m3/uur, 3.100 m3/uur en 3.500 m3/uur.
Kap
Monoblock modules 1000, 1500, 2000, 2500 mm lang.
Diepten van 1000, 1250, 1500 mm.
Hoogte 400 mm: motorisering 2.500 m3/ u.
Hoogte 500 mm: 4 motoriseringen 2.500 m3/uur, 2.800 m3/uur, 3.100 m3/uur en 3.500 m3/uur.
Kap
- Kap op constante hoogte voor een maximaal compartimentvolume.
- Zelfdragende constructie zonder zichtbare bevestiging.
- Installatie uit één stuk aanbevolen - uitlijning en bevestiging ter plaatse.
- Nivellering van de binnenkant van de kap en opklikbare montagekappen.
- Zichtbare vlakken in AISI 304L (1.4307) austenitisch roestvast staal met SB geborstelde afwerking.
- Achter- en bovenvlakken in gegalvaniseerd staal.
- Standaard verzinkte mediafilters, M0 RVS frame 397x472x25 mm.
- RVS afdekplaat.
- Omtrek goot.
- RVS ontluchting en plug - 1/2” gasdraad.
- Dubbele inlaatventilator met externe rotormotor ingebouwd in de turbine.
- Motor IP44 of IP 55 klasse F, mono 220-240V / 50Hz voorzien van thermische beveiliging type Klixon (conform artikel CH32).
- IP55 waterdichte elektrische aansluitdoos.
- Horizontale of verticale afvoer (standaard) ter plaatse aanpasbaar door verwisselen van de bevestigingsklep.
- 4 motoren: 2.500, 2.800, 3.100 of 3.500 m3/ u.
- Bevestiging op houten pallet en omsnoering, krimpfolie.
- Roestvrijstalen buitenvlakken beschermd door PVC-film.
VORAX® BASIC G
Optionele verlichting

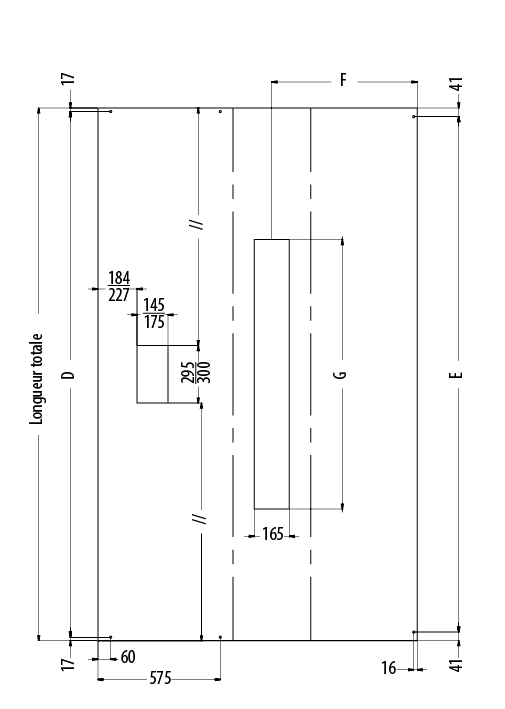

Aanbevolen ferrule-platen ∅315 tot 400 mm
|
module |
Totale lengte |
Opnamelengte |
Lengte vastleggen |
D |
E |
|
1000 |
1002 |
1000 |
1 |
968 |
920 |
|
1500 |
1502 |
1500 |
1 |
1468 |
1420 |
|
2000 |
2002 |
2000 |
1 |
1968 |
1920 |
|
2500 |
2502 |
2500 |
1 |
2468 |
2420 |
|
module |
Geavanceerd 1000 |
Geavanceerd 1250 |
Geavanceerd 1500 |
|||
|
F |
G |
F |
G |
F |
G |
|
|
1000 |
183 |
655 |
433 |
655 |
683 |
655 |
|
1500 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
|
2000 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
|
2500 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
