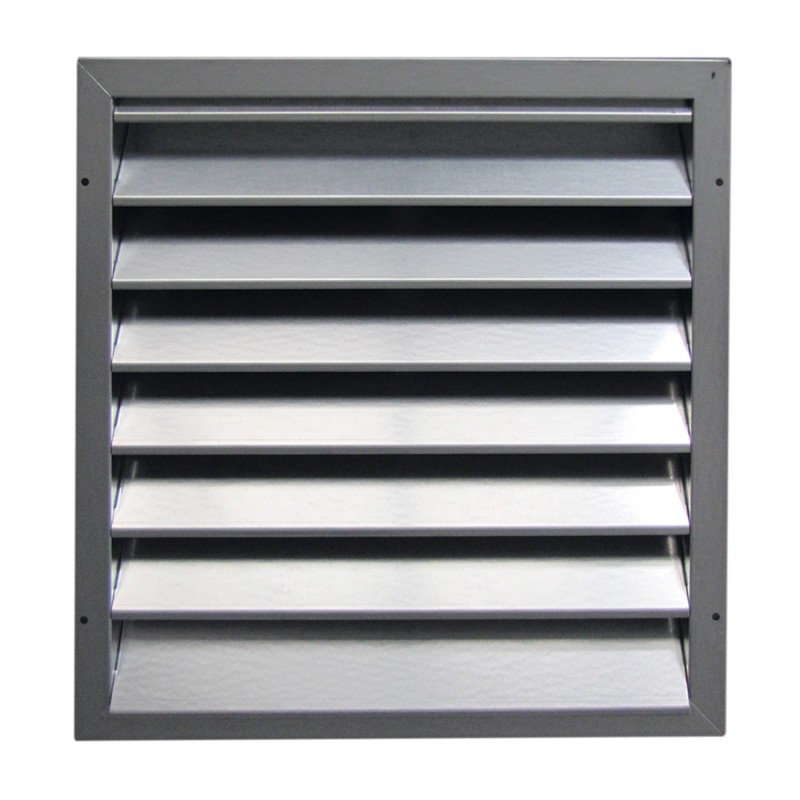

GMAA - GMAC
Buitenroosters
Staal of aluminium - Rechthoekig
Groter bekijken
GMAA - GMAC
Nieuw product
- Roosters met voorgeboord frame
- esthetiek
- Voorzien van anti-vogelschermen
Toepassing
Buitenroosters met regenwerende vinnen bedoeld voor het aanzuigen van nieuwe lucht of het afvoeren van vervuilde lucht.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
3 modellen, 13 maten op voorraad van 200 x 200 tot 1.000 x 1.000 mm.
Beschrijving

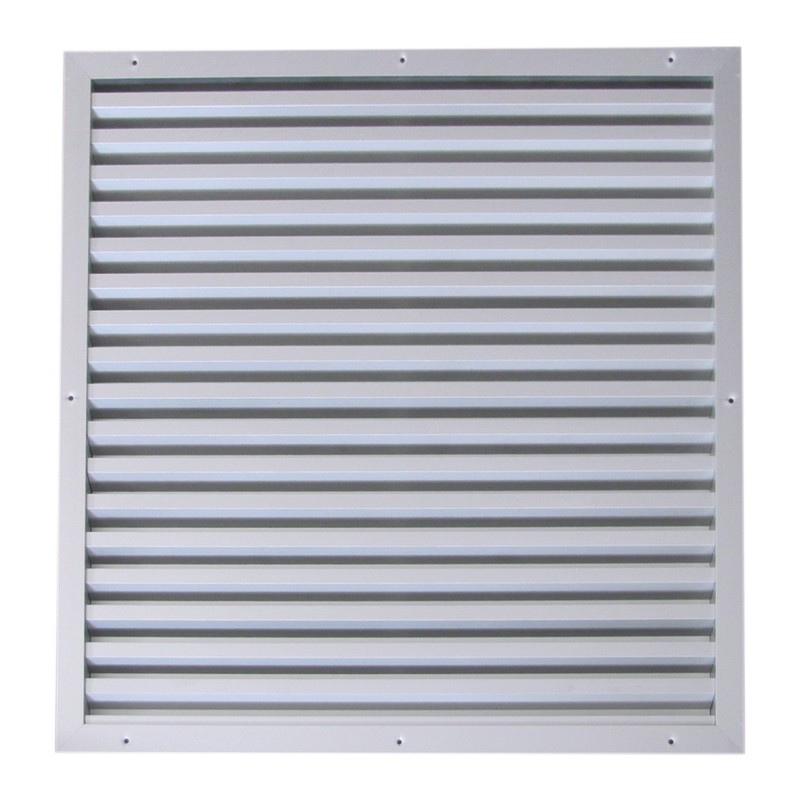

GMAA-33:

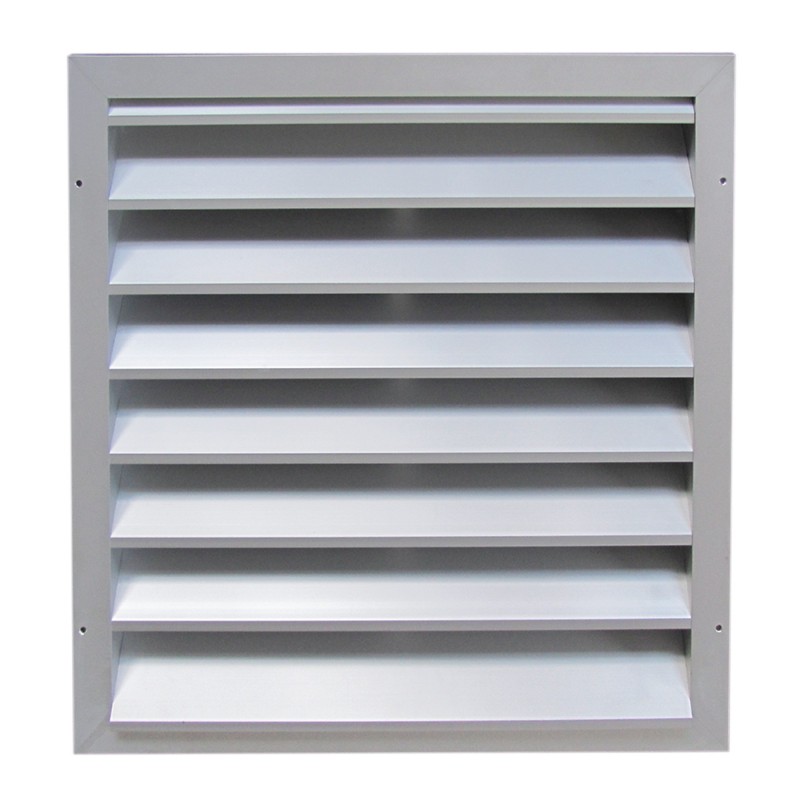

GMAA/GMAC 80:
- GMAA 33: 33 mm afstand tussen de vinnen - Geanodiseerd aluminium.
- GMAA 80: 80 mm afstand tussen de vinnen - Geanodiseerd aluminium.
- GMAC 80: 80 mm afstand tussen de vinnen - Gegalvaniseerd staal.
Beschrijving
GMAA-33:
- Voorgeboord frame met schroefgat, gaten Ø 4,5 mm.
- “Z” vinnen onder een hoek van 60°.
- Synthetisch klamboe 1,6 x 1,4 mm.
GMAA/GMAC 80:
- Voorgeboord frame, gaten Ø 8 mm.
- “Z” vinnen onder een hoek van 45°.
- 12,7 x 12,7 mm vierkant beschermend gaas in gegalvaniseerd staal soda.
Overige afmetingen, RAL-lak afwerking: neem contact met ons op.

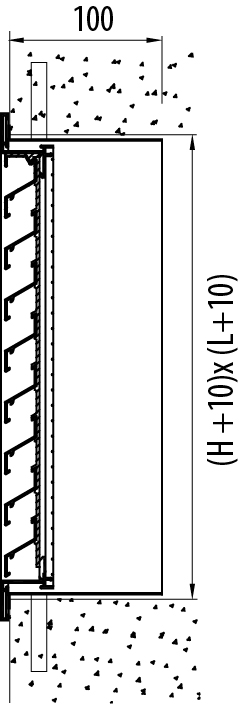

GMAA-33 | GMAA 33 + CCDZ 33
GMAA 33 + CCDZ 33 + TRAM 33
GMAA 33 + CPFZ 33 + FIGR
GMAA 80 + CCDZ 80 | GMAC 80 + CCDZ 80
| Productielimieten | ||
| Mini | Maxi | |
| Standaarduitvoering (zonder verf) | L mini = 150 mm, 1 mm stap H mini = 150 mm, stappen van 10 mm |
Lengte x Hoogte = 2000 x 2000 mm |
| Versie met schilderij | L x H = 2000 x 1700 mm of 1700 x 2000 mm | |

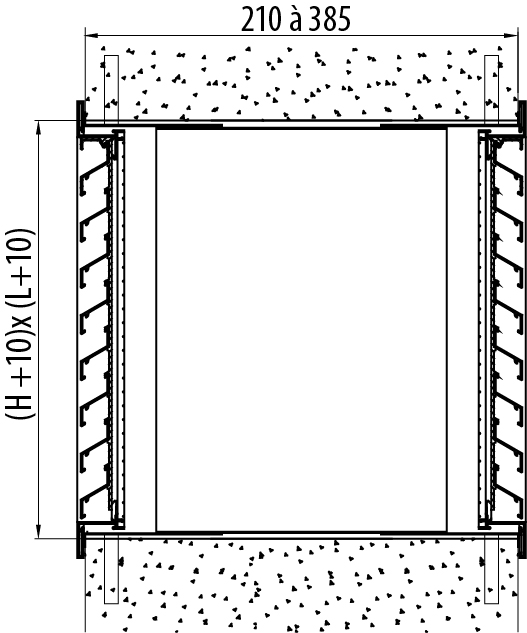

GMAA 33 + CCDZ 33 + TRAM 33

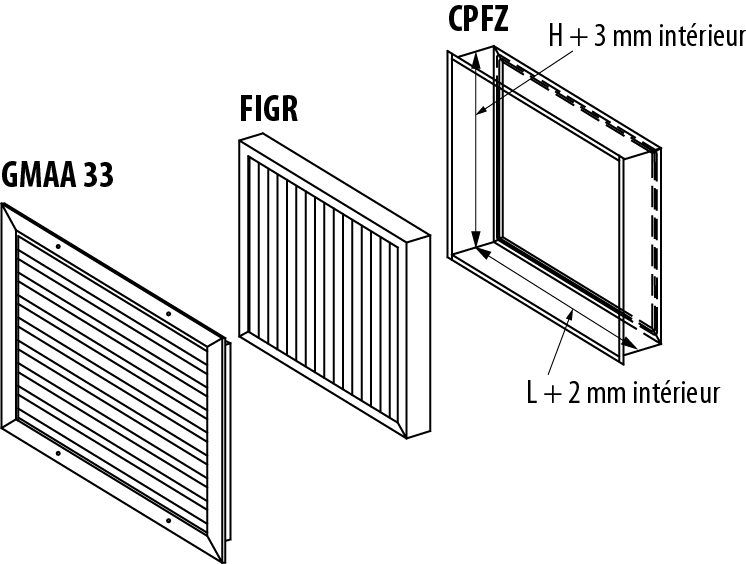

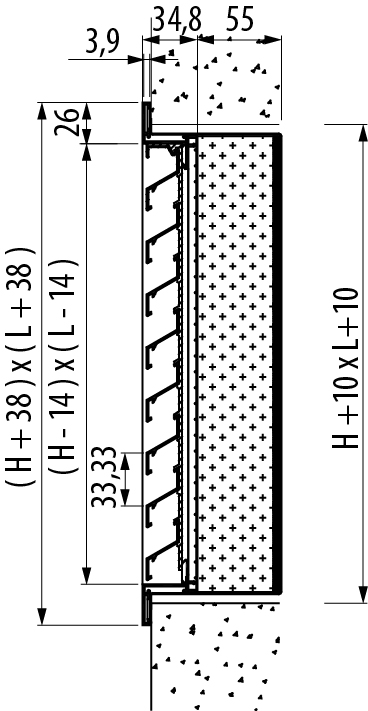

GMAA 33 + CPFZ 33 + FIGR

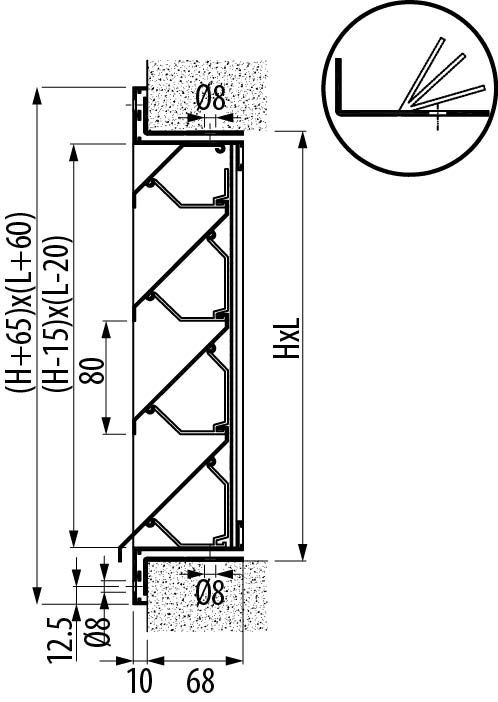

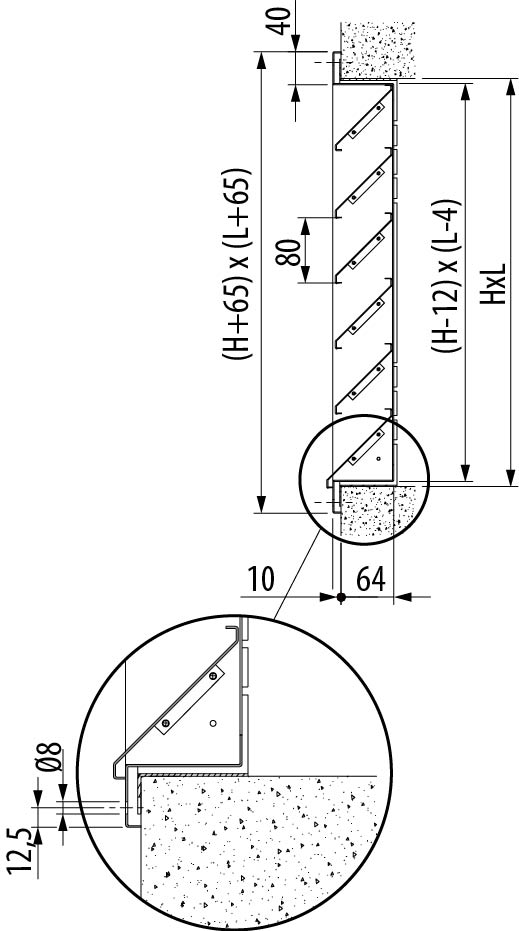

GMAA 80 + CCDZ 80 | GMAC 80 + CCDZ 80
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
Installatie instructies
