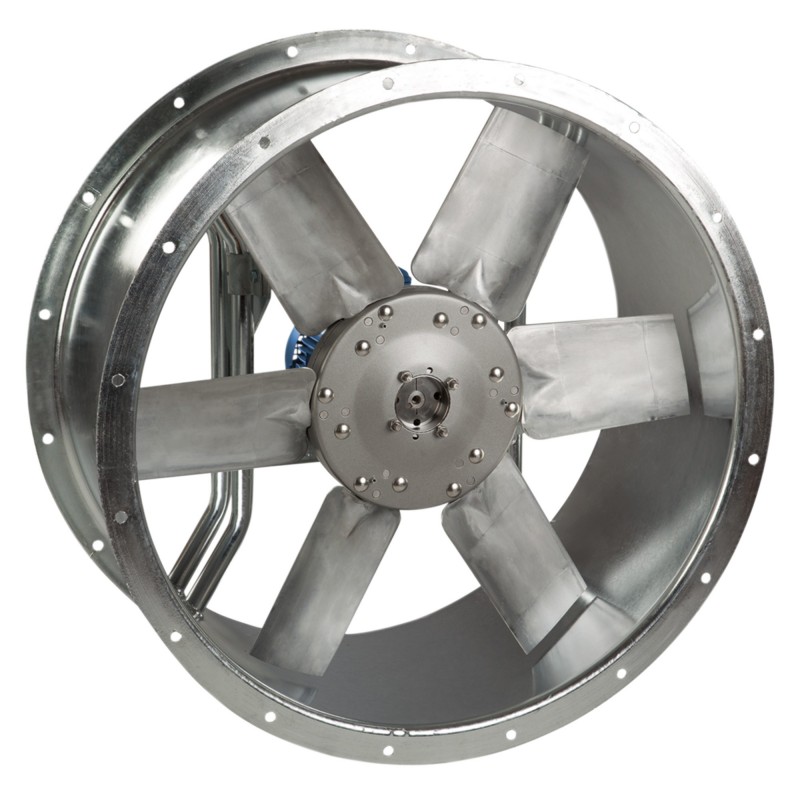

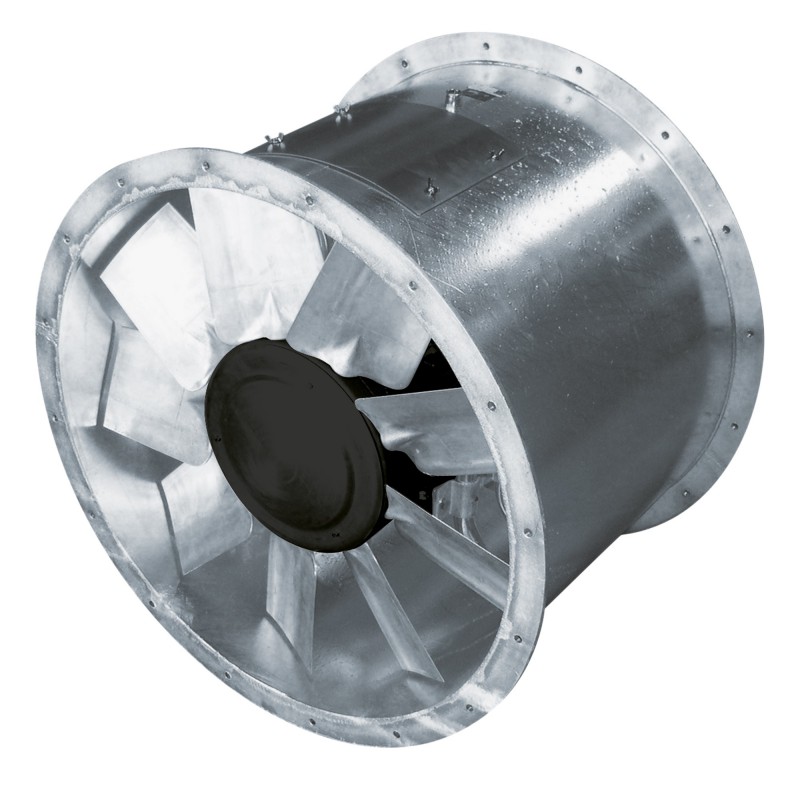

TGT
Axiale ventilatoren
Buis < 280.000 m3/u
Groter bekijken
TGT
Nieuw product
 |
ErP 2015-compatibel Fan |
 |
- Robuuste constructie
- Breed stroom-/drukbereik
- Korte adereindhuls en lange adereindhuls
- Variabele aluminium lamellen bij stilstand
Sollicitatie
Ventilatie van tertiaire en industriële gebouwen, schone of licht stoffige lucht.
Drukregeling van luchtsluizen of trappen.
Introductie van lucht in overdekte parkeergarages.
Luchtstroomtemperatuur tussen -20 en +40°C.
Horizontale of verticale montage.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
- Snelheden van 1.000 tot 280.000 m3/H.
- Uitvoering met korte kap, uitvoering met lange kap en groot motorluik als optie.
- 13 maten: Ø 400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 / 1000 / 1120 / 1250 / 1400 / 1600.
- Standaard luchtrichting B: ventilator > motor.
- ErP-gegevens beschikbaar in EASYVENT.
Bouw
- Schaal van thermisch verzinkt plaatstaal, lange schaal uit één deel voor de maten 400 tot 800 en twee delen voor de maten 900 tot 1600.
- Zeer efficiënte schroef, van gegoten aluminium, dynamisch uitgebalanceerd volgens ISO1940.
- 3, 6, 9 of 12 bladen met variabele hellingshoeken bij stilstand, om precies te reageren op alle stroom-/drukvereisten.
- Externe klemmenkast als optie inbegrepen vanaf 55kW.
- Maten 1400 en 1600 in lange schaal worden geleverd met voetjes voor gebruik in horizontale luchtstroom.
Motorisatie
- Driefasige asynchrone motor in directe koppeling met de schroef, zonder thermische beveiliging (optie).
- Regeling mogelijk door frequentievariatie.
- Voetmotor met 1 versnelling B3, IP55, klasse F:
- driefasig 2, 4 of 6 polig 230/400V, 50/60Hz(*) tot 3 kW.
- driefasig 2, 4 of 6 polig 400V, 50Hz boven 3 kW.
- Motor met 2 snelheden (Dahlander-wikkelingen) met B3-voeten, IP55, klasse F:
- driefasig 2/4, 4/6, 4/8 of 6/12 polig 400V, 50Hz.
(*): volgens kenmerken
Opties - Accessoires
- Luchtrichting A: motor > ventilator.
- Rooster, voeten, compressie- of ophangschokdempers, flenzen, flexibele manchetten, terugslagklep, afzuigkap met beschermrooster, geluiddemper.
- Inspectieluik, klemmenkast buiten gemonteerd (eenvoudige en snelle aansluiting).
- Motor met PTC, PTO-sondes en verwarmingen.
- Adereindhuls van roestvrij staal of gelakt staal.
- Raadpleeg ons voor montage van ventilatoren in serie.
- Afmetingen, accessoires: zie THGT F400
