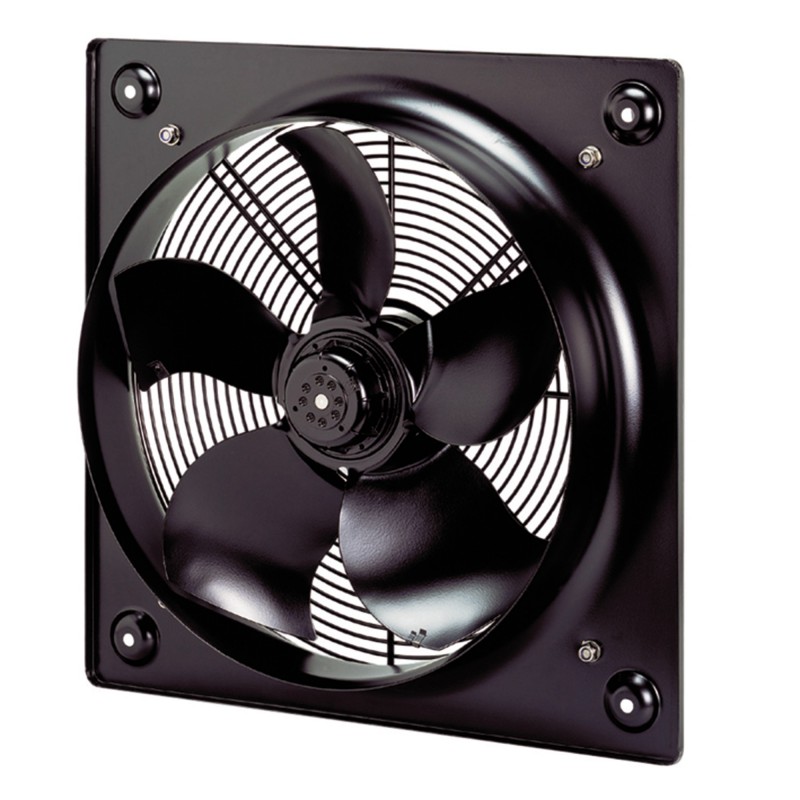

HXBR - HXTR
Axiale ventilatoren
Installatie in muren < 25.000 m3/h
Groter bekijken
HXBR - HXTR
Nieuw product
 |
ErP 2015-compatibel Fan |
 |
- compact product
- Laag geluidsniveau
- Veel toepassingen
Sollicitatie
Afzuigen en inbrengen van lucht.
Luchtstroomtemperatuur van -40°C tot +40°C / +70°C, afhankelijk van de grootte.
Horizontale of verticale installatie.
CAD / BIM
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Stromingen van 400 tot 25.000 m3/H.
11 maten: 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800.
2 varianten:
Bouw
Selectie van technische ventilatoren
11 maten: 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800.
2 varianten:
- HXBR enkelfasige motor,
- HXTR driefasige motor.
Bouw
- Vierkante plaat van verzinkt plaatstaal uit één stuk gestanst.
- Zeer efficiënte, geluidsarme sikkelbladschroef, gemaakt van gestanst verzinkt plaatstaal voor diameters van 200 mm tot 355 mm en aluminiumplaat voor diameters van 400 mm tot 800 mm.
- Volgende dynamisch uitgebalanceerde propeller/rotorconstructie ISO-1940.
- Luchtrichting A: motor > propeller.
- Motorsteun in elektrisch gelaste staaldraden standaard voorzien van een beschermrooster.
- Het geheel is beschermd tegen corrosie door kataforese en zwarte polyesterverf. Atmosferische corrosiviteitscategorie C3 volgens NF EN ISO 12944-2. RVS schroeven.
- Model 800 wordt standaard vervaardigd zonder zwarte polyesterverf op de propeller/motorconstructie.
- AC-inductiemotor met externe rotor, IP44 (bouwgrootte 200 tot 355) of IP54 (bouwgrootte 400 tot 800), klasse F, geïntegreerde thermische beveiliging PTO-sonde:
- 1 snelheid 2, 4 of 6 polen enkelfasig 230V, 50Hz met de condensator in de klemmenkast, spanningsvariatieregeling volgens kenmerken.
- 1 snelheid 2, 4, 6, 8 of 12 driefasige polen 400V, 50Hz of 230/400 (maat 250), regelbare frequentievariatie volgens kenmerken.
- V-0 brandwerende klemmenkast volgens UL 94 aan de achterzijde van de motor met PG-11 kabelwartels.
- Toelaatbare relatieve vochtigheid: 95 % maximaal.
Selectie van technische ventilatoren
HXBR - HXTR
|
Maat |
A |
B |
C |
E |
|
HXBR-HXTR 200 |
312 |
260 |
173 |
4.5 |
|
HXBR-HXTR 250 |
315 |
260 |
220 |
10 |
|
HXBR-HXTR 315 |
400 |
330 |
280 |
10 |
|
HXBR-HXTR 355 |
450 |
380 |
315 |
10 |
|
HXBR-HXTR 400 |
500 |
420 |
355 |
10 |
|
HXBR-HXTR 450 |
560 |
480 |
400 |
10 |
|
HXBR-HXTR 500 |
630 |
560 |
450 |
10 |
|
HXBR-HXTR 560 |
710 |
630 |
510 |
10 |
|
HXBR-HXTR 630 |
800 |
710 |
580 |
12 |
|
HXBR-HXTR 710 |
900 |
800 |
637 |
12 |
