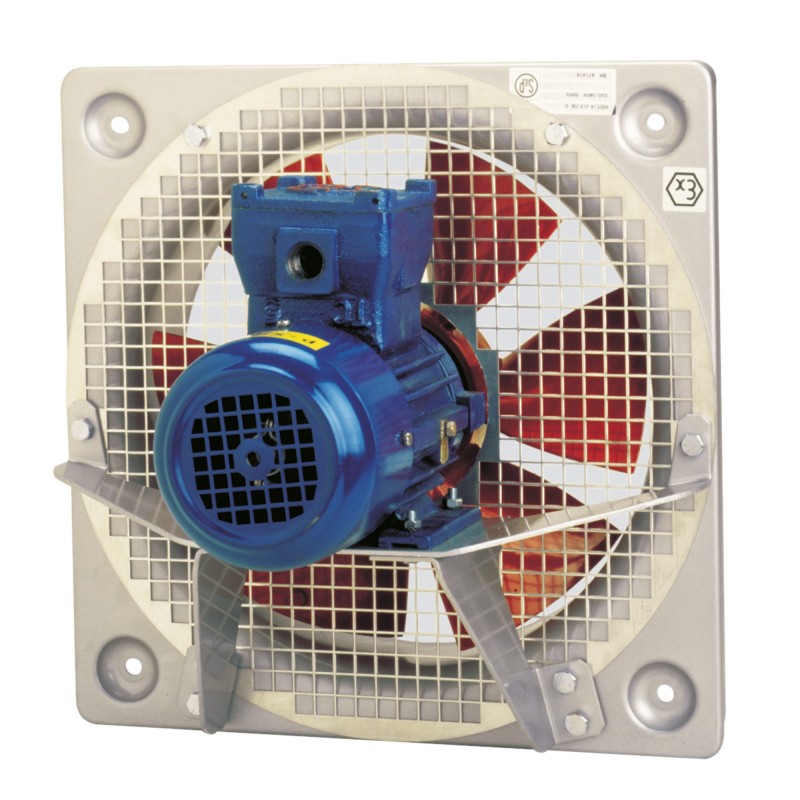

HDB ATEX - HDT ATEX
Ventilatori assiali ATEX
Montaggio a parete
Visualizza ingrandito
HDB ATEX - HDT ATEX
Nuovo prodotto
 |
ErP non applicabile ATEX |
|
 |
 |
|
- Conformità con ATEX Zona 1 e 2 Gas, Zona 22 Polveri
- A prova di esplosione
- Installazione facile e veloce
Applicazione
Estrazione dell'aria o ventilazione di locali la cui atmosfera contiene uno o più composti esplosivi.
Temperatura del flusso d'aria da -20°C a +40°C.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
5 misure : 315/355/400/450/560.
Conformità alla direttiva 2014/34/UE.
Zona gas ATEX:
- HDB-HDT Exd: II 2G Exd IIB T4 Gb,
- HDB-HDT Exd: II 2G Exd IIB + H2 T4 Gb (motore IIC T4).
Zona polvere ATEX:
- HDT Extc: II 3D Extc IIIB T125 ° C Dc polvere non conduttiva.
Costruzione
- Piastra in alluminio di grosso spessore e supporto motore. Il tutto è protetto da una vernice in alluminio B-0920.
- Elica in alluminio, fusa in un unico pezzo, con pale fisse e rivestita con vernice epossidica rossa.
- L'insieme del gruppo: tromba di aspirazione/elica/supporto motore, forma un sistema antiscintilla.
- Direzione dell'aria Motore / Elica (Direzione A).
- Motore a piedi B3, IP55, IE1, classe F, senza protezione termica.
- Tutti i motori sono dotati di cuscinetti a sfera ingrassati a vita.
- HDB: 1 velocità monofase 230V 50Hz 4, 6 poli, non variabile.
- Per i motori monofase il condensatore viene consegnato smontato. Deve essere installato o al di fuori della zona ATEX o in un armadio elettrico certificato ATEX. Nessun controllo della variazione di tensione.
- HDT: 1 velocità trifase 230 / 400V 50Hz 4, 6, 8 poli. Variabile in frequenza.
Selezione di tifosi tecnici
|
Modello |
A |
B |
C |
ØD |
E |
F |
ØG |
||
|
Numero di poli |
|||||||||
|
4 |
6 |
8 |
|||||||
|
HDB-T 315 |
400 |
330 |
323 |
315 |
10 |
85 |
329 |
||
|
HDB-T 355 |
450 |
380 |
325 |
325 |
355 |
10 |
87 |
371 |
|
|
HDB-T 400 |
500 |
420 |
336 |
336 |
400 |
10 |
90 |
422 |
|
|
HDB-T 450 |
560 |
480 |
360 |
349 |
349 |
450 |
10 |
106 |
476 |
|
HDB-T 560 |
710 |
630 |
435 |
435 |
368 |
560 |
10 |
112 |
596 |
