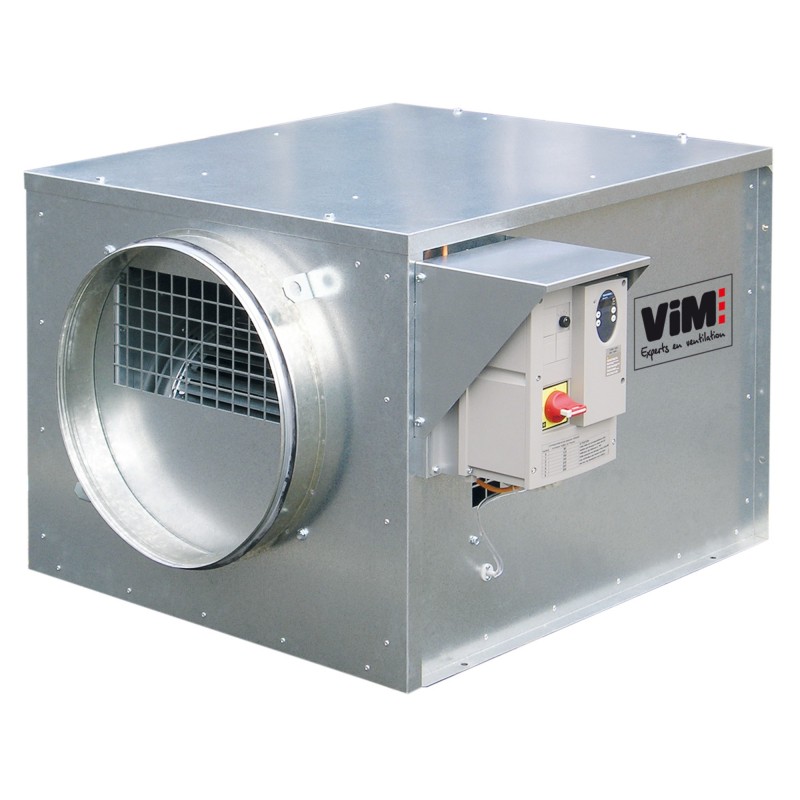

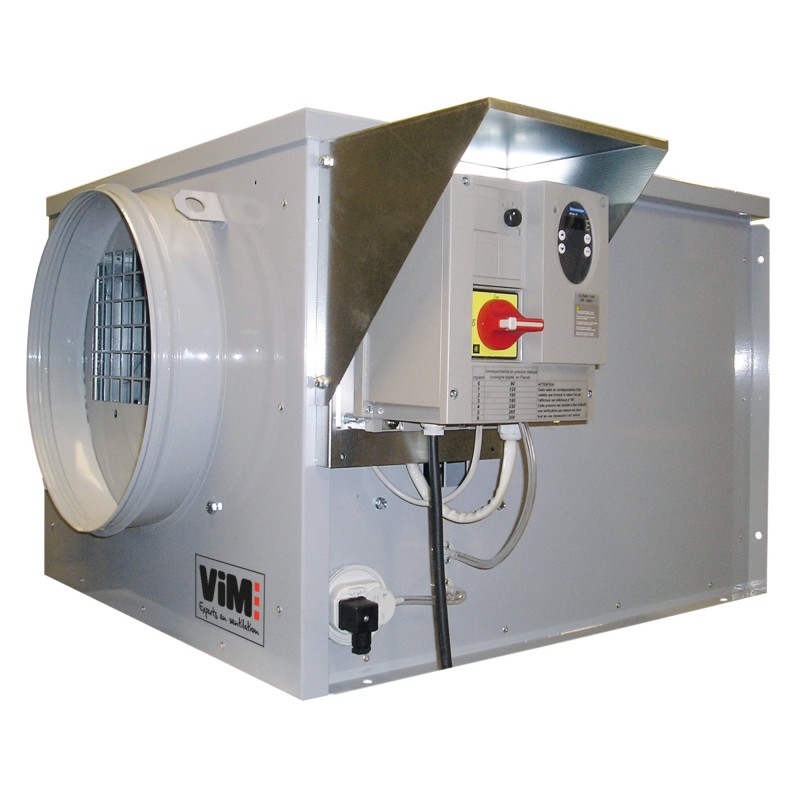

JBHB ECO PR - Non ErP
Vecchie gamme
Trazione diretta Basso consumo
Visualizza ingrandito
JBHB ECO PR - Non ErP
Nuovo prodotto
 |
 |
 |
 |
 |
- Basso consumo energetico
- Basso livello di rumore
- Pressione costante
Applicazione
Estrazione dell'aria.
Installazione interna o esterna.
400°C 1/2h omologato categoria C4.
CMV in alloggi collettivi e locali del terziario.
Presa d'aria nei locali del terziario - collegata alla presa di forza.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Portate da 50 a 4.500 m3/h, pressioni da 50 a 340 Pa.
Cassa dotata di motore asincrono.
Versione coibentata: lana di vetro M0 25 mm.
Con INTZ o con INTZ + BDEZ.
Funzionamento a pressione costante.
Costruzione
- Cassa in lamiera zincata.
- Rubinetti di collegamento con guarnizioni di tenuta in classe D.
- Accoppiamento diretto.
- Scatola di regolazione IP55.
- INTZ: interruttore di prossimità lucchettabile con feedback di posizione montato/cablato.
- BDEZ: pressostato montato, connesso in aria, tarato in fabbrica a 80 Pa (versione con INTZ + BDEZ).
- Regolatore di tensione mono elettronico. 230 V, cablato con il motore.
- Motore fuori portata IP10 classe F mono. 230V 50Hz.
- Protezione termica PTO da collegare per utilizzo in ripresa aria in locale terziario (non 400°C 1/2h).
- JBHB ECO PR 10/22/35/45: Ventilatore a doppia aspirazione con azione.
- Convertitore di frequenza con alimentazione mono. 230 V, tre uscite. 230 V, cablato con il motore.
- Ventilatore trimotore IP20 classe F. 230/400V 50Hz.
- Protezione termica PTO da collegare per utilizzo in ripresa aria in locale terziario (non 400°C 1/2h).
JBHB ECO PR 10/22/35/45
Cassetta posizionata in scarico verticale
|
Modello |
config. |
Dimensioni |
|||||
|
A |
B |
C |
D1 |
D2 |
E |
||
|
JBHB ECO PR 10 |
L, C, D |
675 |
575 |
475 |
315 |
250 |
285 |
|
JBHB ECO PR 22 |
L, C, D |
715 |
635 |
510 |
355 |
315 |
300 |
|
JBHB ECO PR 35 |
L, C, D |
795 |
715 |
565 |
400 |
355 |
330 |
|
JBHB ECO PR 45 |
L, C, D |
925 |
840 |
675 |
500 |
450 |
375 |
|
Modello |
config. |
Dimensioni |
||||
|
F |
G |
H |
I |
J |
||
|
JBHB ECO PR 10 |
L, C, D |
SI / 2 |
58 |
53 |
32 |
235 |
|
JBHB ECO PR 22 |
L, C, D |
SI / 2 |
78 |
74 |
48 |
235 |
|
JBHB ECO PR 35 |
L, C, D |
SI / 2 |
78 |
74 |
48 |
235 |
|
JBHB ECO PR 45 |
L, C, D |
SI / 2 |
78 |
74 |
48 |
235 |
Specifiche dettagliate
Pagine catalogo testo (CT)
Istruzioni per l'installazione
Istruzioni per l'installazione (NT)
Certificati di prestazione/ambiente
Avviso tecnico (ATEC)
