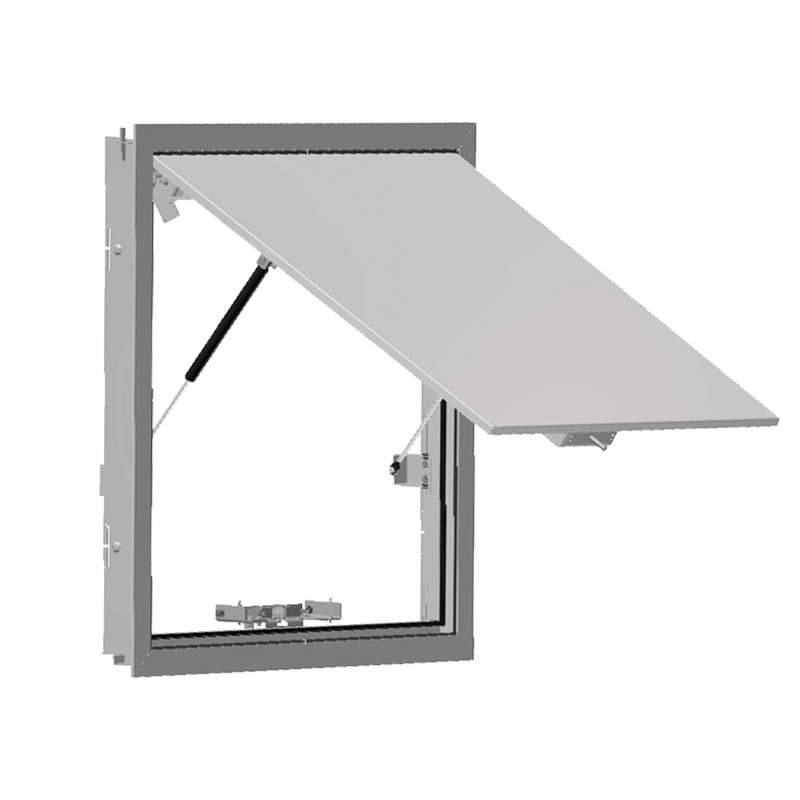

PANNELLO AIRLAM Visualizza ingrandito

AIRLAM PANNEAU

Vecchie gamme


Pannello frontale

  • Estetica ordinata, finitura in alluminio anodizzato
  • Ottima tenuta all'aria e all'acqua
  • Isolamento termico di serie
  • Sistema antieffrazione: cerniere non smontabili dall'esterno
  • Profondità ridotta
  • Colori RAL su richiesta

Applicazioni:
Apertura frontale utilizzata come immissione di aria fresca per l'estrazione del fumo in edifici pubblici, alloggi collettivi e grattacieli.
Dispositivo di sicurezza comandato a distanza (DAS) destinato all'immissione di aria fresca nella facciata esterna dell'edificio (solo facciata verticale).
L'anta è chiusa in posizione di riposo e si apre su comando elettrico in caso di incendio per consentire l'immissione di aria fresca.
  • Descrizione

  • Dimensioni

  • Documentazione

  • Prezzo pubblico

  • Software

  • Riferimenti

  • Versione termoisolante di serie,
  • Dimensioni LxA:
    • Larghezza: 475, 600, 725, 850, 975, 1100, 1225 e 1350 mm,
    • Altezza: 475, 600, 725, 850, 975, 1100, 1225 e 1350 mm.
  • Area libera fino a 144 dm².
  • Intervento elettromagnetico con shunt o break coil 24Vdc o 48Vdc. È possibile anche l'azionamento tramite cilindro pneumatico.
  • Interruttori di avviamento/finecorsa unipolari (FDCU) o bipolari (FDCB) montati in fabbrica.
  • Riarmo manuale tramite maniglia.
  • Le griglie di rivestimento interno (GFAV, GAAV) consentono di avere un'estetica omogenea con le griglie di rivestimento delle persiane della gamma AVANTAGE.

Costruzione
  • Telaio in profilo di alluminio anodizzato, colore naturale.
  • Pannello di riempimento in XPS (polistirene estruso) di 14 mm di spessore, racchiuso tra 2 fogli di alluminio di 1 mm di spessore con un coefficiente Ug: 1,71 W/m².K.
  • Apertura del pannello: "falda esterna" con le cerniere rivolte verso l'alto.
  • Articolazione del pannello realizzata da due cerniere invisibili in acciaio.
  • Due molle oleopneumatiche assicurano l'apertura dell'anta verso l'esterno.
  • Intervento effettuato da una bobina elettromagnetica con emissione o rottura 24Vdc o 48Vdc.
  • È possibile anche l'azionamento tramite cilindro pneumatico.
  • L'anta si apre con un angolo di circa 60°.
  • Il pannello è dotato di maniglia che consente il riarmo manuale dell'apertura.
  • Contatto di posizione e finecorsa unipolare (FDCU) o bipolare (FDCB).
  • Colori RAL disponibili su richiesta.

Griglia di copertura GFAV, GAAV
  • Dimensioni da 475x475 a 1350x1100.
  • Area libera maggiore di 90%.
  • GFAV : Griglia ad anima fissa - saldata al telaio.
  • GAAV : Griglia centrale rimovibile - sistema a molla.
  • Finitura verniciata RAL: contattaci.
  • Telaio e aletta in alluminio anodizzato naturale.
  • Fissaggio del telaio della griglia direttamente alla parete in muratura mediante 4 viti (Ø3,5 mm) non fornite. I fori di fissaggio si trovano sul ritorno della piega interna.
  • Alette a profilo convesso inclinate a 45° - aggraffate su 2 tubi in alluminio nella parte posteriore della griglia (a partire da una larghezza griglia L > 600 mm, le alette sono aggraffate su 3 tubi, per una migliore rigidità).

Installazione
  • Installazione nella parte inferiore della stanza.
  • Installazione frontale con angolo compreso tra 0 e 30° con la verticale.
  • L'uso del pre-frame è fortemente raccomandato.
  • Installazione solo apertura pannello orizzontale.
  • Promemoria: tutti gli elementi coinvolti nel riarmo (maniglia da movimentare) devono trovarsi ad un'altezza da terra inferiore a 2,5 m, per consentire l'accesso.

Le aperture codificate nella TARIFFA sono senza opzione.
  • L'ordine deve essere accompagnato da:
    • Un trip coil da 24 o 48V con emissione o Break:
      opzionalmente VD24 o VM24 o VD48 o VM48.
    • O un grilletto pneumatico.
    • Contatto di posizione di inizio e fine unipolare o bipolare:
      Opzione FDCU o FDCB.
PANNELLO AIRLAM
Sezione verticale

AIRLAM-PANNEAU-couper-verticale-dim


Sezione verticale con griglia di copertura tipo GFAV GAAV

AIRLAM-PANNEAU-couper-verticale-grille-habillage-dim

Taglio orizzontale

AIRLAM-PANNEAU-coupe-horizontale-dim

PANNELLO AIRLAM
Apertura del pannello

AIRLAM-PANNEAU-Ouverture-pannneau-dim

Altezza
Pannello Airlam
(millimetro)

viaggio d
(millimetro)
475 366
600 487
725 588
850 690
975 810
1100 914
1225 1018
1350 1122

Dimensioni d'ingombro
Lunghezza totaleAltezza complessiva
Lt = L + 80 Ac = A + 80


Prenotazione senza cornice di chiusura
(A + 5 mm a 15 mm) x (L + 5 mm a 15 mm)

AIRLAM-PANNEAU-sans-precadre-dim

Prenotazione con cornice presigillata
(A + 20 mm) x (L + 20 mm)

AIRLAM-PANNEAU-avec-precadre-dim

Vicino Aperto Specifiche dettagliate

Pagine catalogo testo (CT)

Vicino Aperto Istruzioni per l'installazione

Istruzioni per l'installazione (NT)
