DFAS DFAR 600
Vecchie gamme
Diffusori a feritoia orientabili
Visualizza ingrandito

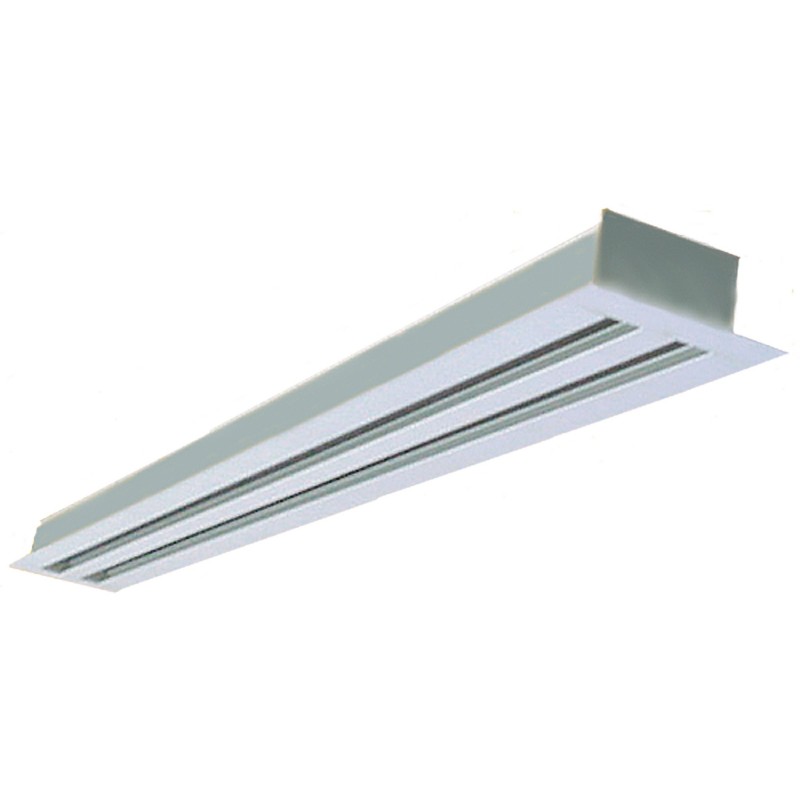

DFAS DFAR 600
Nuovo prodotto
- Adattato al flusso variabile
- Diffusione orizzontale o verticale
- Finitura Alu o Alu verniciata in bianco RAL 9010
- Modello per lastra 600 x 600 o 600 x 1200
Applicazione
Riscaldamento/aria condizionata/ventilazione.
Consentire la diffusione orizzontale o verticale, ad esempio lungo la vetratura.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
DFAS 600: distribuzione aria da 1 a 4 feritoie, lunghezze 544 (tegola), 600, 900, 1144 (tegola), 1.200, 1.500 mm.
DFAR 600: presa d'aria da 1 a 4 feritoie, lunghezze 544 (tegola), 600, 900, 1144 (tegola), 1.200, 1.500 mm.
Descrizione
DFAR 600: presa d'aria da 1 a 4 feritoie, lunghezze 544 (tegola), 600, 900, 1144 (tegola), 1.200, 1.500 mm.
Descrizione
- Diffusori lineari a feritoia DFAS 600 dotati di 2 deflettori interni che consentono di orientare singolarmente la direzione dell'aria su ciascuna feritoia.
- Diffusori realizzati in estruso di alluminio, disponibili in 2 versioni:
- A: anodizzazione satinata naturale con setti in alluminio estruso nero.
- B: alluminio verniciato bianco RAL 9010 con deflettori in alluminio bianco RAL 9010.
- Terminale esterno da 25 mm.
- DFAR: modello in versione recovery senza deflettori.
- Fissaggio al plenum mediante viti su staffe di fissaggio, fornite sul plenum.
- Tutte le lunghezze da 300 mm a 2000 mm in un unico pezzo oltre al montaggio in strisce.

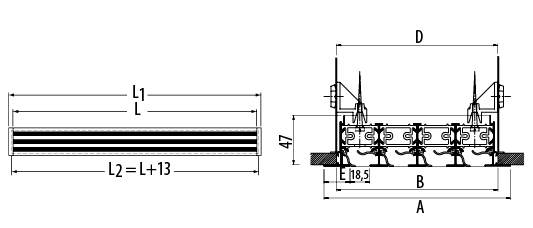

DFAS
PDFA-N / PDFA-I
Modello per lastra: 600 x 600: L = 544; L1 = 594 - 600 x1200: L = 1144; L1 = 1194
|
Modello |
di slot |
|||
|
1 |
2 |
3 |
4 |
|
|
A (SE) |
68.5 |
105 |
141.5 |
178 |
|
B |
48 |
84 |
121 |
157 |
|
D |
44 |
81 |
117 |
154 |
E = 25 mm
L = lunghezza della fessura
L1 = L + 50 mm
L2 x B = apertura minima soffitto

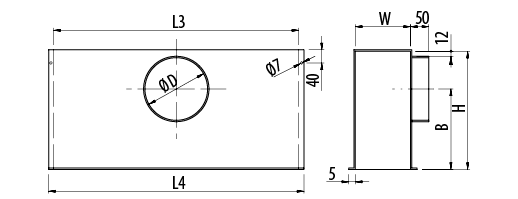

PDFA-N / PDFA-I
plenum
|
Modello |
di slot |
|||
|
1 |
2 |
3 |
4 |
|
|
ØD |
123 |
158 |
198 |
198 |
|
B |
125 |
158 |
188 |
238 |
|
H |
200 |
250 |
300 |
350 |
|
W |
44 |
81 |
117 |
154 |
L3 = L + 11
L4 = L + 35
Specifiche dettagliate
Pagine catalogo testo (CT)
Istruzioni per l'installazione
Dati tecnici (DTEC)
