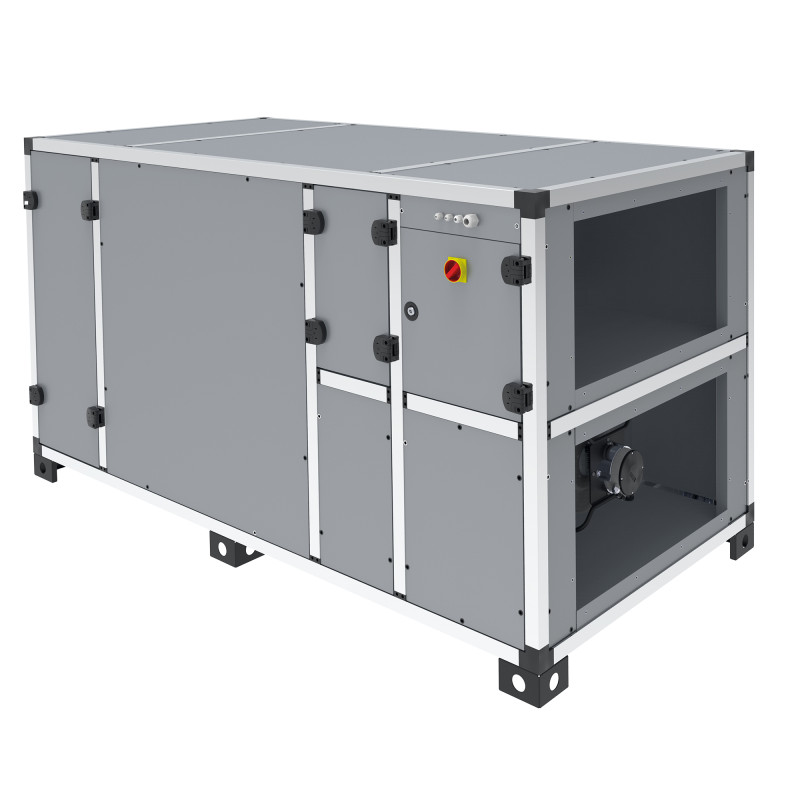

CAD HR BASIC V - Aprile 2025

Unità trattamento aria V doppio flusso con scambiatore

Controcorrente - Reazione - ECM < 5800 m3/h

Visualizza ingrandito

CAD HR BASIC V - Aprile 2025

Unità trattamento aria V doppio flusso con scambiatore

Controcorrente - Reazione - ECM < 5800 m3/h

	Conforme a ErP 2018 - UVNR Motori EC variabili			Filtri Fornito di serie: Soffiando aria fresca: filtri mini-pieghettati FIFI F7 ePM1 55%. Ripresa aria viziata: filtri pieghettati FIFI M5 ePM10 50%. Disponibile come opzione: Soffiando aria fresca: filtro pieghettato FIGR G4 Coarse 70% +Filtro minifold FIFI F7 ePM1 55%, Filtro plissettato FIFI M5 ePM10 50% +Filtro minipieghe FIFI F9 ePM1 80%. Ripresa aria viziata: filtro mini-pieghettato FIFI F7 ePM1 55%

Scambiatore a piastre aria-aria prodotto dalla ditta RECUTECH che partecipa al programma Eurovent. Certificazione per AAHE.

Isolamento a doppia parete 45 mm
Con o senza batteria integrata
Ventilatore a getto a ruota libera
Motore ECM a basso consumo
Efficienza termica fino al 90%

Applicazione

Immissione ed estrazione dell'aria con recupero di energia.
Per uso interno ed esterno con copertura antipioggia.

Descrizione
Dimensioni
Documentazione
Prezzo pubblico
Software
Riferimenti

7 taglie: 06 (600 m³/h) / 14 (1.400 metri³/h) / 18 (1.800 metri³/h) / 25 (2.500 metri³/h) / 33 (3.300 metri³/h) / 42 (4.200 metri³/h) / 58 (5.800 metri³/H)
8 modelli in base al tipo di batterie integrate:

	Post-riscaldamento elettrico	Acqua reversibile	Antigelo elettrico
E
ED			■
EI	■
EDI	■		■
E2R		■
ED2R		■	■
E3R		■
ED3R		■	■

Costruzione verticale con collegamento del condotto in linea.
Servitù destra (R) o sinistra (L) nella direzione dell'aria soffiata.
Nuova regolazione EVCO integrata specifica VIM . Comunicazione Modbus RTU su porta RS485 o Modbus TCP/IP, BACnet IP, controllo touch EPJcolor remoto.
Bypassare 100% modulante.

Costruzione

Struttura autoportante in profilo di alluminio estruso, angoli arrotondati.
Pannello a doppia parete da 45 mm in acciaio legato (Zn - Al - Mg) Modello ZM310 per ambienti con corrosività C4 media durabilità o C5 bassa durabilità, isolamento mediante schiuma poliuretanica iniettata (42 kg/m3 – 0,0246W/mk) classificazione al fuoco B-S2, d0 (M1).
Costruzione verticale con collegamento in linea mediante derivazioni circolari dotate di giunti di tenuta.
Telaio in acciaio zincato per montaggio a pavimento.
Possibilità di adattare in loco la posizione di alcune prese.
Accesso laterale ai filtri, allo scambiatore, alla batteria e alla ventola.
Spurgo Ø1/2˝ per scarico condensa.

Scambio

Scambiatore di calore a piastre in alluminio a flusso controcorrente ad alta efficienza. Efficienza termica fino al 90%.
Bypass motorizzato 100%, integrato nell'unità sulla rete dell'aria fresca.
Servomotore monofase a 3 punti da 230 V controllato proporzionalmente mediante regolazione del tempo di corsa.

Motorizzazione

Ventilatore a ruota libera con reazione metallica (incombustibile A1).
Motore ECM ad alta efficienza, 400 V 50/60 Hz sulla taglia 45, 230 V 50/60 Hz sulle altre taglie.
Controllo tramite segnale 0…10V.
CAD HR BASIC E/EI/EC 06: IP44 Classe B,
CAD HR BASIC E/EI/EC 14 - 18 - 25 - 33: IP54 Classe B.
CAD HR BASIC E/EI/EC 42 e 58: IP54 Classe F.
Protezione termica elettronica.

Filtrazione

Filtri forniti di serie:

Soffiaggio aria fresca: filtri mini-pieghettati FIFI F7 ePM1 55%.
Aspirazione aria viziata: filtri plissettati FIFI M5 ePM10 50%.

Filtri opzionali disponibili:

Soffiare aria fresca:
- Filtro plissettato FIGR G4 Coarse 70% + Filtro mini-pieghettato FIFI F7 ePM1 55%,
- Filtro plissettato FIFI M5 ePM10 50% + Filtro mini-pieghettato FIFI F9 ePM1 80%.
Aspirazione aria viziata: filtro mini-pieghettato FIFI F7 ePM1 55%

Batteria elettrica post-riscaldamento EI

Collegato alla regolazione, permette di regolare la temperatura dell'aria soffiata.
Dotato di termostato di sicurezza a riarmo automatico (set point 55°C) e manuale (set point 70°C).

Batteria elettrica antigelo ED

Collocato sull'aria fresca prima dello scambiatore, evita il rischio di congelamento dello scambiatore.
Assemblato, cablato e controllato dal regolatore.
Termostato di sicurezza con riarmo automatico (set point 55°C) e manuale (set point 70°C).

Batteria reversibile acqua calda/fredda ER2R e ER3R

Batteria ad acqua a 2 file (ER2R) o a 3 file ER3R.
Composto da tubi di rame con alette in alluminio su un telaio in acciaio zincato.
Collettore di rame.
Tubo di collegamento filettato.
Scarico della condensa da collegare a un sifone quando utilizzato in condizioni di freddo.
Alimentatore 230V/24V 10VA per l'alimentazione di valvole 2V o 3V, sonda CO2, servomotore registro aria fresca...

Selezione del trattamento dell'aria

CAD HR BASIC 06 / 14 / 18 / 25

CAD HR BASIC 33 / 42 / 58

Modello	A	B	C	Ø o ØDxE	Peso (Kg)
CAD HR BASIC 06 V	1680	780	740	250	176
CAD HR BASIC 14 V	1980	960	910	315	260
CAD HR BASIC 18 V	2130	990	980	355	282
CAD HR BASIC 25 V	2420	1100	1150	400	380
CAD HR BASIC 33 V	2320	1550	1204	900X410	490
CAD HR BASIC 42 V	2800	1415	1400	1000X510	590
CAD HR BASIC 58 V	2800	1975	1400	1400X510	753
