CAD HR DUO H

Unità trattamento aria H doppio flusso con scambiatore

Controcorrente - Reazione - ECM < 5.800 m3/h

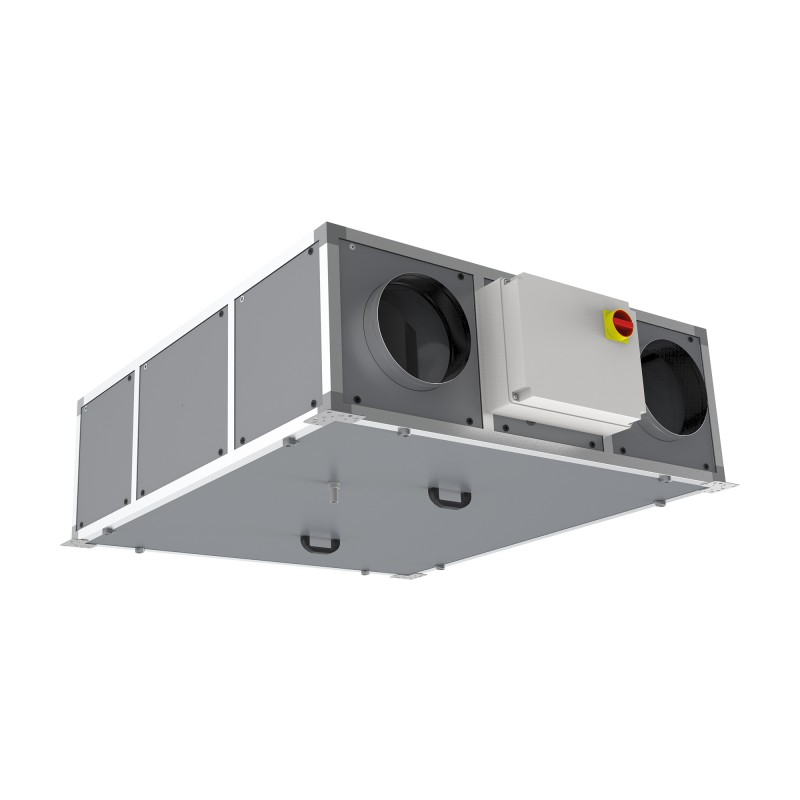

CAD HR DUO H Visualizza ingrandito

CAD HR DUO H

Unità trattamento aria H doppio flusso con scambiatore


Controcorrente - Reazione - ECM < 5.800 m3/h

PIC-ERP-conforme-01.jpg Conforme ErP 2018 - UVNR
Motori EC variabili
Filtri
Fornito di serie:
Soffiare
Aria fresca: filtri mini pieghettati FIFI F7 ePM1 70% a bassa caduta di pressione.
Ripresa Aria viziata: FIFI M5 ePM10 50 filtri mini pieghettati%.
Echangeur à contre-courant Moteur ECM By-pass
Débit ou Pression régulés GTC Modbus / BACnet Régulation Plug & play OPTAIR® CTA
Scambiatori di calore aria-aria a piastre prodotti dalla società RECUTECH che partecipa al programma di Certificazione Eurovent per AAHE.

  • Isolamento a doppia pelle 25 mm
  • Ventilatore a ruota libera con reazione
  • Motore ECM a basso consumo
  • Nuovo controllo Modbus/Bacnet comunicante
  • Efficienza termica fino a 90%

Applicazioni:

Immissione ed estrazione aria con recupero.
Utilizzare all'interno o all'esterno con copertura antipioggia.

  • Descrizione

  • Dimensioni

  • Documentazione

  • Prezzo pubblico

  • Software

  • Riferimenti

6 taglie: 04 (450 m3/h) / 06 (680 metri3/h) / 15 (1.500 metri3/h) / 23 (2300 metri3/H) / 36 (3600 metri)3/h) / 58 (5800 metri3/H)
Costruzione orizzontale (H) con collegamento del condotto in linea.
Servitù destra (R) o sinistra (L) nella direzione dell'aria soffiata.
In loco è possibile realizzare numerose configurazioni della posizione dei punti di prelievo.
Bypassare 50% modulante.
Controllo delle batterie esterne (accessori).
Regolazione EVCO integrata specifica VIM . Comunicazione Modbus RTU su porta IP RS485 o Modbus TCP/IP BACnet, controllo touch EPJcolor remoto.

Costruzione
  • Struttura autoportante in profilo di alluminio estruso, angoli arrotondati.
  • Pannello a doppia parete da 25 mm in acciaio legato (Zn - Al - Mg) Modello ZM310 per ambienti con corrosività C4 media durabilità o C5 bassa durabilità, isolamento mediante schiuma poliuretanica iniettata (42 kg/m3 – 0,0246W/mk) classificazione al fuoco B-S2, d0 (M1).
  • Costruzione orizzontale con collegamento in linea mediante derivazioni circolari dotate di giunti di tenuta.
  • Possibilità di adattare la posizione delle prese in loco.
  • Le misure dalla 04 alla 15 sono dotate di staffe di sospensione angolari, le misure 23 e 36 di profilo di sospensione laterale, la misura 58 di piedini in acciaio zincato per il montaggio a pavimento.
  • Accesso laterale ai filtri, allo scambiatore, alla batteria e alla ventola.
  • Spurgo Ø1/2˝ per scarico condensa.

Motorizzazione
  • Ventilatore a ruota libera con reazione metallica (incombustibile A1).
  • Motore ECM ad alta efficienza, Tri 400 V 50/60 Hz sulle taglie 36 e 58, 230 V 50/60 Hz sulle altre taglie.
  • Controllo tramite segnale 0…10V.
  • IP54 Classe F sulla misura 36, IP54 Classe B sulle altre misure.
  • Protezione termica elettronica.

Scambio
  • Scambiatore di calore a piastre in alluminio a flusso controcorrente ad alta efficienza. Efficienza termica fino al 90%.
  • Bypassare 50% motorizzato, integrato nell'unità sulla rete dell'aria fresca.
  • Servomotore monofase a 3 punti da 230 V, controllato proporzionalmente mediante regolazione del tempo di corsa.

Filtrazione
  • Soffiaggio aria fresca: filtri mini-pieghettati FIFI F7 ePM1 70% con bassa perdita di pressione.
  • Aspirazione aria viziata: filtri mini-pieghettati FIFI M5 ePM10 50%.

Batteria elettrica esterna tipo BATE RC010
  • Utilizzare come antigelo o post-riscaldamento.
  • Guidato dalla normativa EVCO.
  • Installazione nel condotto.

Batteria ad acqua calda tipo BAAT
  • Fino al diametro 400:
    • Struttura autoportante in pannelli a doppia parete da 25 mm in acciaio legato (Zn - Al - Mg) Modello ZM310 per ambienti con corrosività C4 elevata durabilità o C5 media durabilità, isolamento mediante schiuma poliuretanica iniettata (42 kg/m3 – 0,0246W/mk) classificazione al fuoco B-S2, d0 (M1).
  • Per diametro 560:
    • Struttura autoportante in profilo di alluminio estruso, angoli arrotondati.
    • Pannello a doppia parete da 25 mm in acciaio legato (Zn - Al - Mg) Modello ZM310 per ambienti con corrosività C4 elevata durabilità o C5 media durabilità, isolamento mediante schiuma poliuretanica iniettata (42 kg/m3 – 0,0246W/mk) classificazione al fuoco B-S2, d0 (M1).
  • Batteria ad acqua a 2 ranghi in tubi di rame con alette in alluminio su telaio in acciaio zincato.
  • Collettore di rame.
  • Tubo di collegamento filettato.
  • Collegamento della sonda di contatto antigelo (accessorio) e controllo valvola (accessorio) tramite regolazione EVCO.
  • Installazione nel condotto.

Batteria ad acqua fredda / tipo reversibile BAAF
  • Fino al diametro 400:
    • Struttura autoportante in pannelli a doppia parete da 25 mm in acciaio legato (Zn - Al - Mg) Modello ZM310 per ambienti con corrosività C4 elevata durabilità o C5 media durabilità, isolamento mediante schiuma poliuretanica iniettata (42 kg/m3 – 0,0246W/mk) classificazione al fuoco B-S2, d0 (M1).
  • Per diametro 560:
    • Struttura autoportante in profilo di alluminio estruso, angoli arrotondati.
    • Pannello a doppia parete da 25 mm in acciaio legato (Zn - Al - Mg) Modello ZM310 per ambienti con corrosività C4 elevata durabilità o C5 media durabilità, isolamento mediante schiuma poliuretanica iniettata (42 kg/m3 – 0,0246W/mk) classificazione al fuoco B-S2, d0 (M1).
  • Batteria ad acqua a 4 ranghi in tubi di rame con alette in alluminio su telaio in acciaio zincato.
  • Collettore di rame.
  • Tubo di collegamento filettato.
  • Uscita condensa da 1/2" per il collegamento a un sifone quando utilizzato in condizioni di freddo.
  • Collegamento della sonda di contatto antigelo (accessorio) (utilizzo reversibile) e controllo valvola (accessorio) tramite regolazione EVCO.
  • Installazione nel condotto.

Selezione del trattamento dell'aria

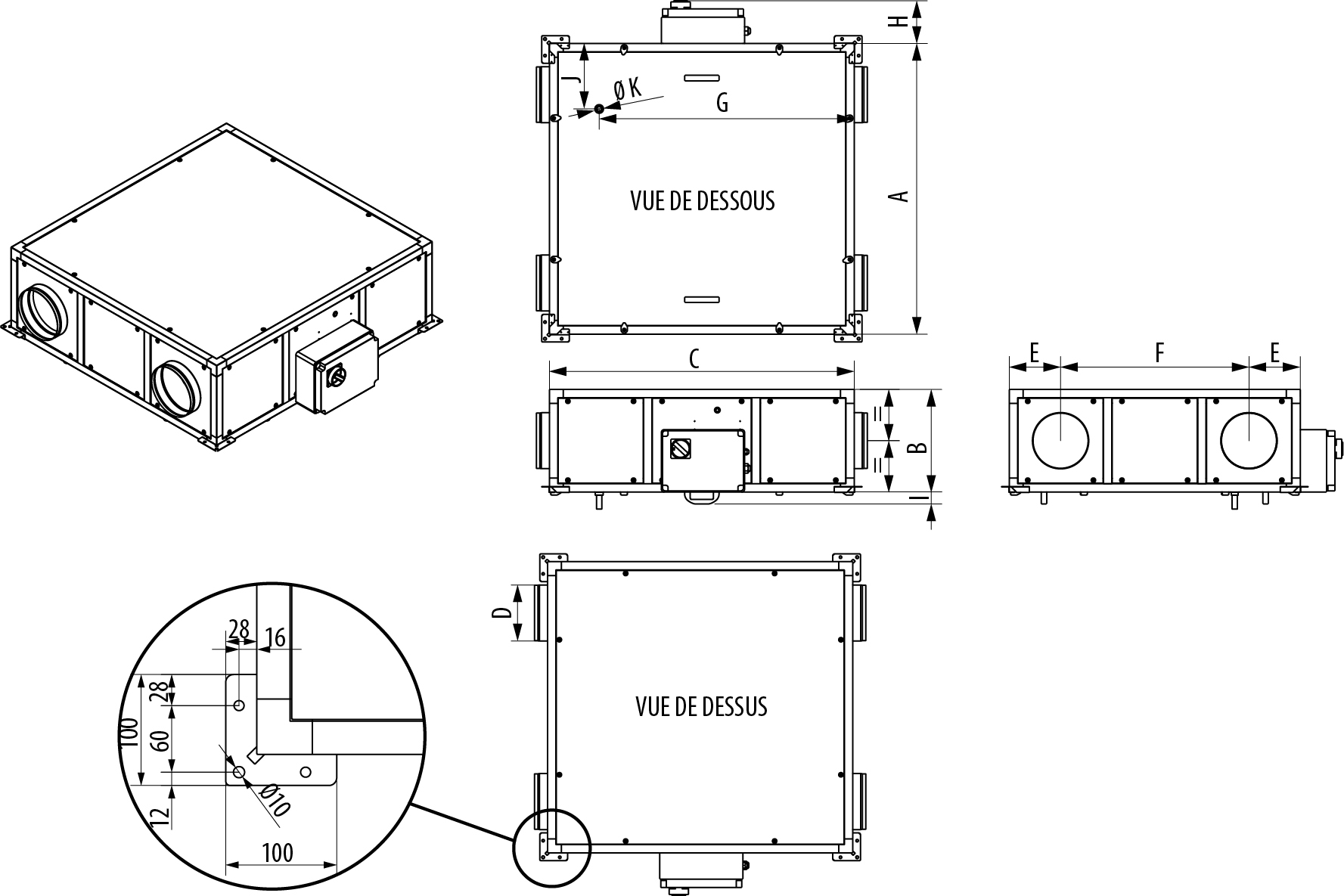

CAD HR DUO HLD 04 / 06 / 15

Modello da interno senza tetto - Destra servitù



Modello A B C D E F G H I J K Peso (kg)
CAD HR DUO H 04 1050 370 1100 200 185 680 920 160 43 236 19 73
CAD HR DUO H 06 1150 430 1200 250 215 720 990 160 43 231 19 90
CAD HR DUO H 15 1300 550 1460 315 283 755 1303 160 43 407 19 147

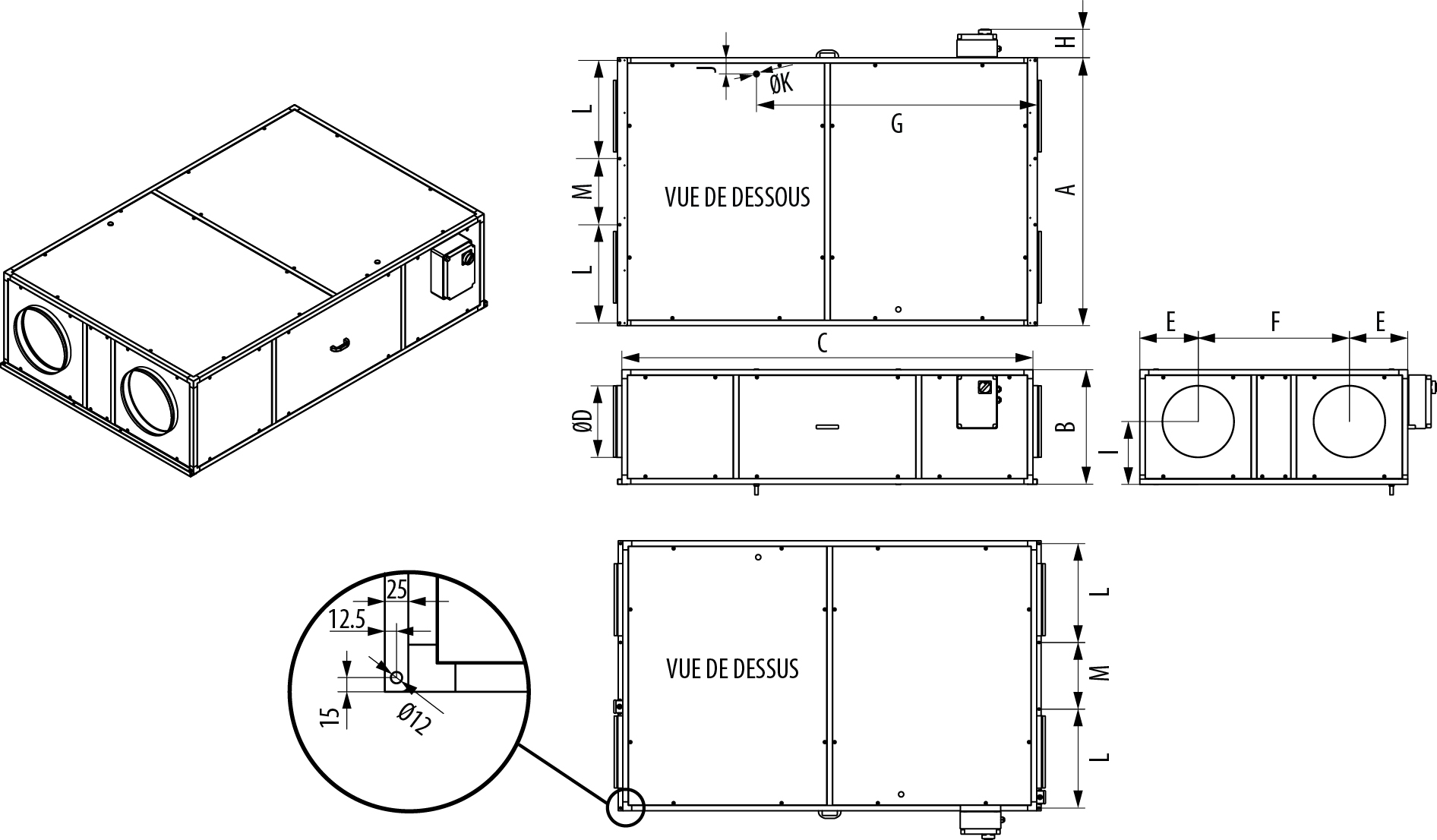

CAD HR DUO HLD 23 / 36

Modello da interno senza tetto - Destra servitù



Modello A B C D E F G H I J K L M Peso (kg)
CAD HR DUO H 23 1500 640 2300 400 327 846 1572 160 352 92 19 550 370 261
CAD HR DUO H 36 1980 640 2300 400 327 1326 1572 160 352 92 19 650 650 284

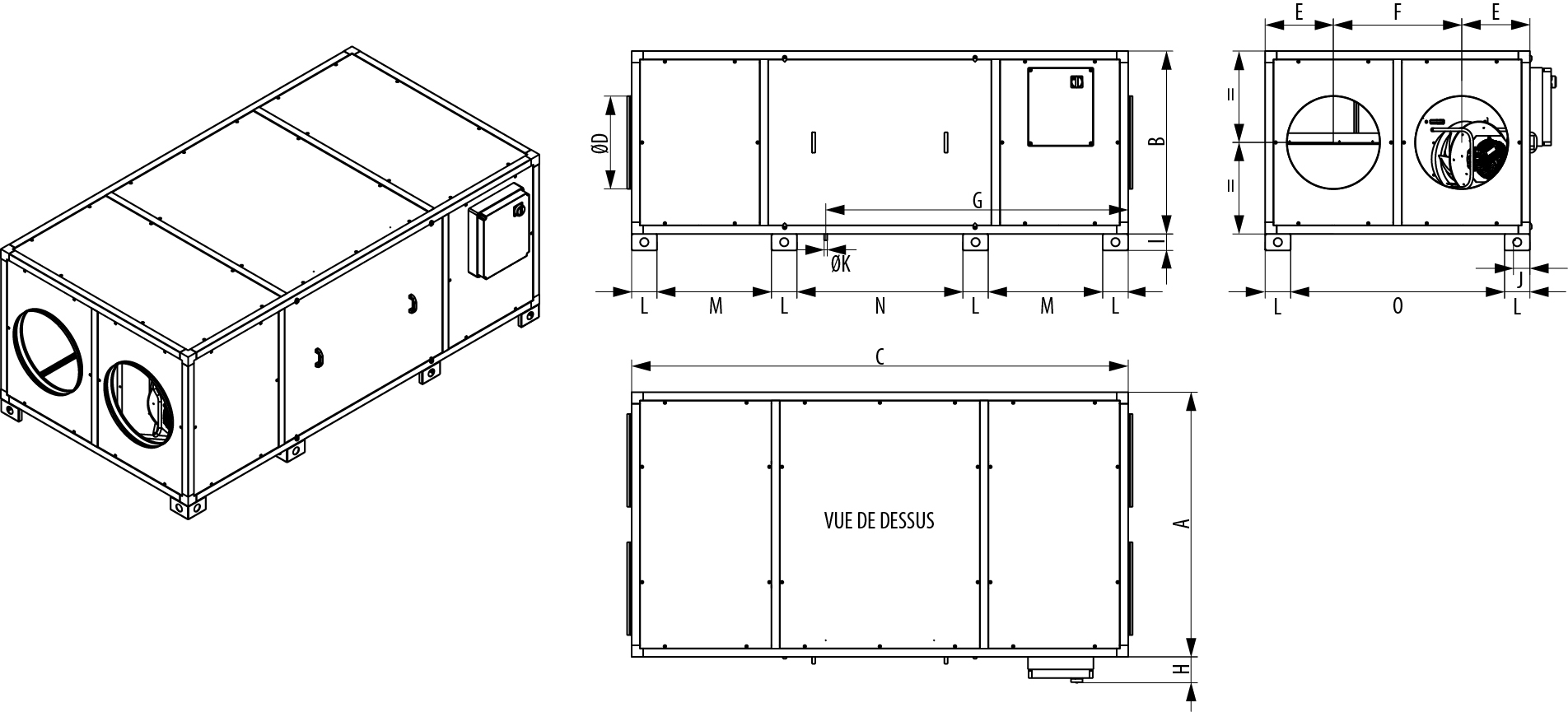

CAD HR DUO HLD 58

Modello da interno senza tetto - Destra servitù



Modello A B C D E F G H I J K L M N O Peso (kg)
CAD HR DUO H 58 1600 1105 3000 560 413 775 1827 160 100 100 19 154 691 1002 1292 465
