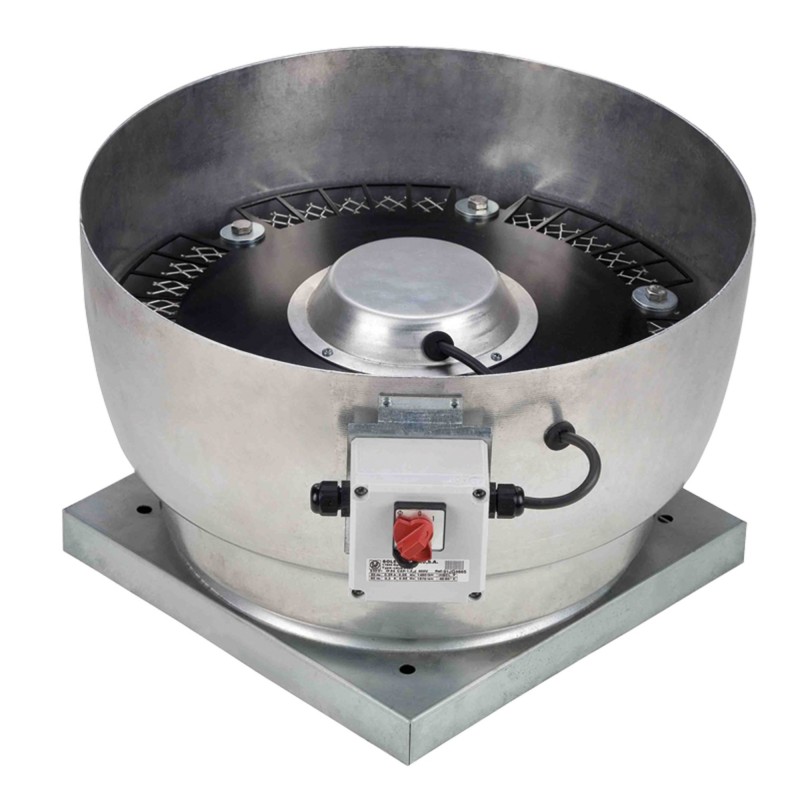

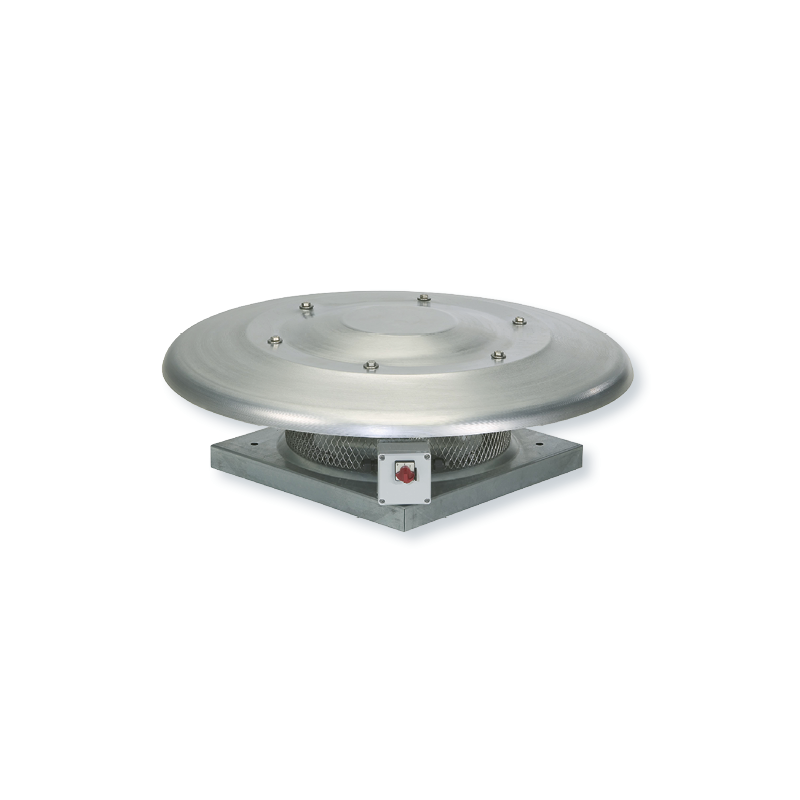

CRHB/T N - CRVB/T N
torrette
Centrifughe - Reazione < 13400 m3/h
Visualizza ingrandito
CRHB/T N - CRVB/T N
Nuovo prodotto
 |
Conforme ErP 2018 UVNR |
 |
- Torretta compatta a bassa altezza
- Scarico orizzontale o verticale
- Interruttore di prossimità montato e cablato
- Motore a rotore esterno
- Compatibile con variatore di tensione o frequenza
Applicazione
Estrazione generale dell'aria viziata.
Temperatura del flusso d'aria da -40°C a +70°C a seconda del motore.
CAD/BIM
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Portate: da 100 a 13.400 m3/ h.
CRHB N - CRHT N: scarico orizzontale.
CRVB N - CRVT N: scarico verticale.
2 tipi di cibo:
Costruzione
Selezione di tifosi tecnici
CRHB N - CRHT N: scarico orizzontale.
CRVB N - CRVT N: scarico verticale.
2 tipi di cibo:
- Monofase: CRHB N - CRVB N.
- Trifase: CRHT N - CRVT N.
Costruzione
- Turbina a reazione centrifuga ad alta efficienza, realizzata in plastica iniettata nera ad alta resistenza (225 e 250) o in lamiera di alluminio (da 280 a 630).
- Piastra aspirante in lamiera d'acciaio zincata.
- Griglia di protezione antiuccelli in acciaio.
- Interruttore di prossimità on/off IP 55.
- Scocca in lamiera di alluminio goffrato.
- Altezza della torretta ridotta grazie alla motorizzazione a rotore esterno.
- Motore AC a rotore esterno a 1 velocità:
- 2, 4 o 6 poli.
- IP54, classe F.
- Protezione termica integrata della sonda PTO.
- Monofase 230V 50/60Hz o 230V 50Hz a seconda del modello.
- Trifase 230/400V 50/60Hz o 230/400V 50Hz a seconda del modello.
- Motori trifase compatibili con variazione di tensione e frequenza, eccetto modelli a 4 poli grandezze 450 e 560.
- Motori monofase compatibili con variazione di tensione.
- Interruttore di prossimità on-off IP55 montato e cablato.
Selezione di tifosi tecnici
CRHB / TN
* 4P / 6P
CRVB / TN
|
Modello |
ØA |
B |
C |
ØD |
E |
F |
ØG |
|
225 N |
570 |
245 |
326 |
183 |
35 |
209 |
10 |
|
250 N |
570 |
245 |
326 |
204 |
35 |
209 |
10 |
|
280 N |
640 |
330 |
435 |
228 |
40 |
274 |
12 |
|
315 N |
895 |
450 |
560 |
257 |
40 |
324 |
12 |
|
355 N |
895 |
450 |
560 |
289 |
40 |
349 |
12 |
|
400 N |
1150 | 535 | 630 | 326 | 40 | 363 | 12 |
|
450 N |
1150 | 535 | 630 | 367 | 40 | 409/397 * | 12 |
|
500 N |
1150 | 590 | 710 | 407 | 40 | 435/424 * | 14 |
| 560 N | 1150 | 750 | 900 | 455 | 40 | 486 |
14 |
|
630 N |
1150 | 750 | 900 | 513 | 40 | 548 | 14 |
* 4P / 6P
CRVB / TN
|
Modello |
ØA |
B |
C |
ØD |
E |
F |
ØG |
|
225 N |
434 |
245 |
326 |
183 |
35 |
260 |
10 |
|
250 N |
434 |
245 |
326 |
204 |
35 |
260 |
10 |
|
280 N |
560 |
330 |
435 |
228 |
40 |
305 |
12 |
|
315 N |
754 |
450 |
560 |
257 |
40 |
395 |
12 |
|
355 N |
754 |
450 |
560 |
289 |
40 |
395 |
12 |
|
400 N |
857 | 535 | 630 | 326 | 40 | 459 | 12 |
|
450 N |
857 | 535 | 630 | 367 | 40 | 459 | 12 |
|
500 N |
950 | 590 | 710 | 407 | 40 | 530 | 14 |
|
560 N |
1216 | 750 | 900 | 455 | 40 | 580 | 14 |
|
630 N |
1216 | 750 | 900 | 513 | 40 | 580 | 14 |
