CTA a flusso semplice

Plafoniere - Reazione - ECM < 8000 m3/h

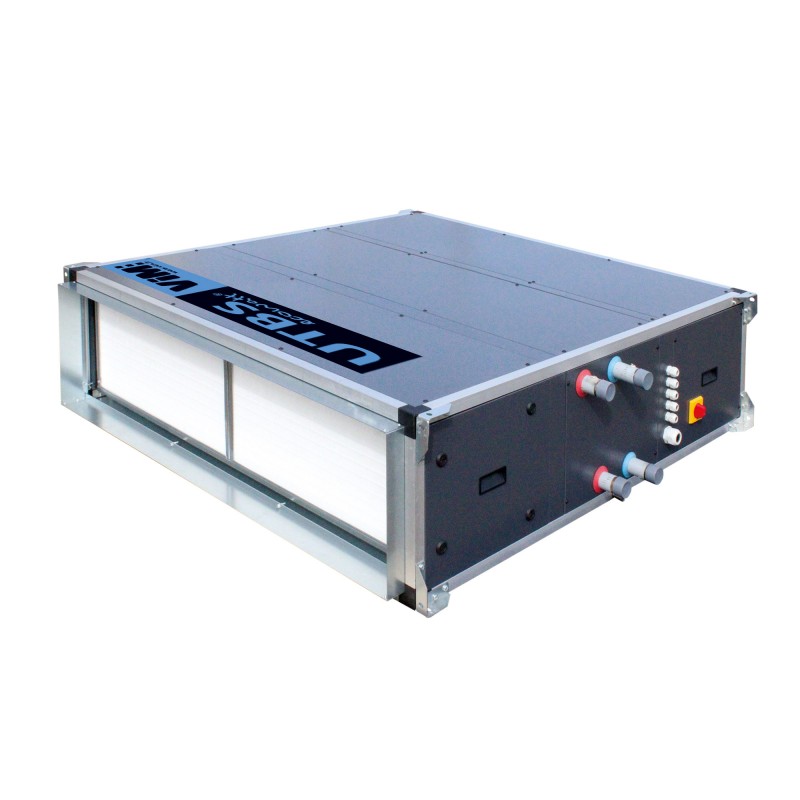

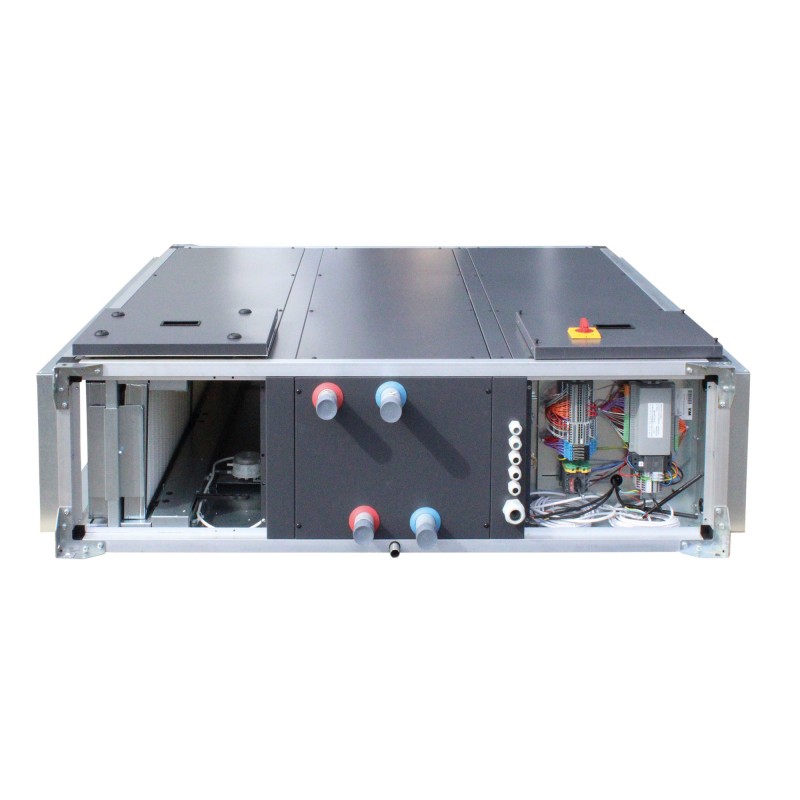

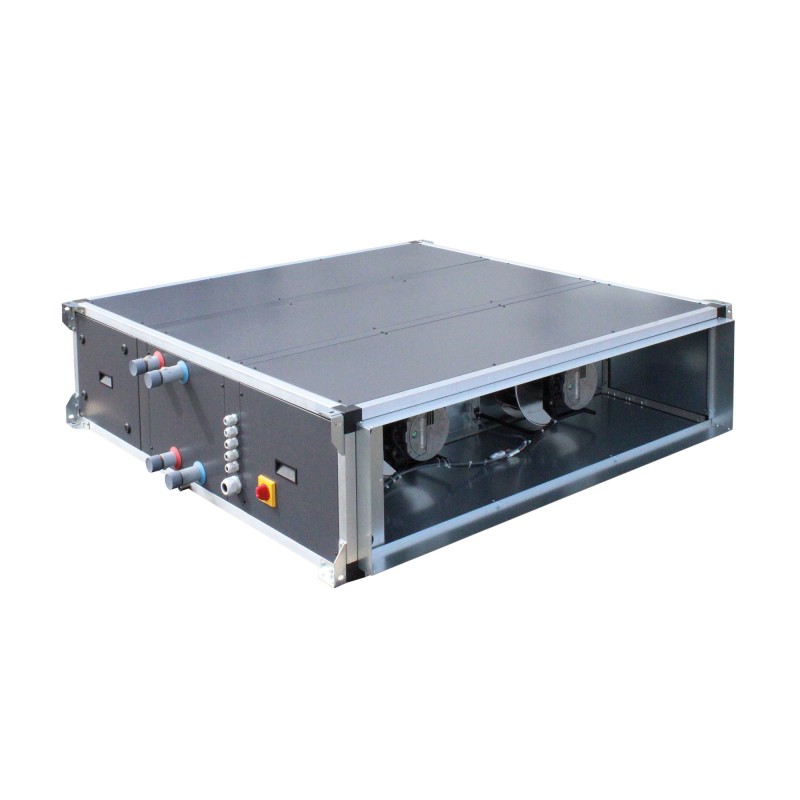

UTBS ECOWATT® - UTBS ECOWATT® PRO-REG Visualizza ingrandito

UTBS ECOWATT® - UTBS ECOWATT® PRO-REG

CTA a flusso semplice


Plafoniere - Reazione - ECM < 8000 m3/h

PIC-ERP-conforme-01.jpg Conforme ErP 2018 - UVNR
Filtri
Fornito di serie: Prefiltro M5 (ePM10 55%) con presa di pressione o filtro F7 (ePM1 70%) con prefiltro e presa di pressione.
Opzionale: Prefiltro M5 (ePM10 55%) e il filtro F9 (ePM1 85%) per creare M5 + F7 / F9 o F7 + F9.

  • Centro extra piatto: altezza da 360 a 500 mm
  • Ventilatori a ruota libera e motore ECM a basso consumo
  • Filtro HEPA H14 opzionale
  • Doppia pelle con isolamento in lana di vetro da 25 mm
  • Portate da 500 a 8.000 m3/ h
  • Versione per interni ed esterni
Applicazioni:

Introduzione di aria fresca, riscaldamento, aria condizionata.
Installazione all'interno o all'esterno.
Uffici, negozi, istruzione, strutture sanitarie, tempo libero, alloggio, ristorazione.
Montaggio a pavimento o soffitto.
Gruppo flusso d'aria verticale per modelli senza batteria di raffreddamento.

Edifici terziari

Edifici terziari
Edifici per la ristorazione

Edifici per la ristorazione

  • Descrizione

  • Dimensioni

  • Documentazione

  • Prezzo pubblico

  • Software

  • Riferimenti

Portate da 500 a 8.000 m3/H.
4 misure:
  • Misura 2: altezza 360 mm
  • Misure 3 e 5: altezza 410 mm
  • Misura 8: altezza 500 mm
2 modelli non dotati di batteria, disponibili solo in versione non regolata:
  • Modulo lungo 750 mm con stadio di filtrazione
  • Modulo lungo 969 mm con due stadi di filtrazione
6 modelli con batterie integrate:

Tipo di batteria
Elettrico Acqua calda Acqua fredda Acqua reversibile Rilassamento diretto
EI ■
FEI ■ ■
CE ■
pronto soccorso ■
ECF ■ ■
EX ■

Configurazioni:
  • Interni senza tetto, senza struttura di sostegno: D servitù destra - G servitù sinistra.
  • Interni senza tetto, con struttura di sostegno: DB servitù destra - GB servitù sinistra.
  • Esterno con tetto, senza telaio di supporto: servitù destra EXD - servitù sinistra EXG.
  • Esterno con tetto, con struttura di sostegno: servitù destra EXDB - servitù sinistra EXGB.

Moduli aggiuntivi:
  • CM: Moduli di miscelazione a 2 vie.
  • SIL: silenziatore da 750 mm.
  • PB: plenum.
  • CB: scatola della batteria.

UTBS ECOWATT
  • CTA non regolato, dotato solo di potenziometro di regolazione della portata REB ECOWATT.

UTBS ECOWATT PRO-REG
  • CTA con regolazione cablata, 3 modalità di funzionamento:
    • Flusso variabile (VAV)
    • Portata costante (CAV)
    • Pressione costante (COP)
  • Regolazione mediante automazione integrata CORRIGO specifica per VIM .
  • Comunicazione ModBus RTU su porta RS485 o ModBus TCP/IP, BACnet IP o MSTP.
  • Controllo touch remoto ETD2.
Costruzione
  • Struttura modulare in profilo di alluminio.
  • Costruzione online.
  • Flange rettangolari lisce fornite con il modulo principale.
  • Kit per il fissaggio dei moduli tra loro, composto da una guarnizione e 4 set di viti, dadi e rondelle.
  • Finitura esterna in acciaio zincato preverniciato, grigio scuro RAL7024. Resistenza alla corrosione C5, resistenza ai raggi ultravioletti RUV5 secondo EN 10169.
  • Interno in acciaio zincato Z275.
  • Isolamento in lana di vetro, spessore. 25 mm, densità 24 kg/m3 :
    • Conduttività termica 0,035 W/(mk) (20/80°C).
    • Classificazione al fuoco A1 secondo la norma EN 13 501.1.
  • Portelli rimovibili che facilitano l'accesso all'unità in spazi ristretti.
  • Pannello di registro di aspirazione e/o soffiaggio ID (accessorio).
Dotazione dei moduli principali

Ventilatori del motore
  • Ventilatori di reazione metallici a ruota libera (incombustibile A1) associati a un motore a commutazione elettronica ECM.
    Motori con protezione elettronica integrata:
    • UTBS-2: 0,46 kW monofase 230 V, 50-60 Hz, IP44, classe B.
    • UTBS-3: 2x0,45kW monofase 230V, 50-60Hz, IP44, classe B.
    • UTBS-5: 2x0,85kW monofase 230V, 50-60Hz, IP54, classe F.
    • UTBS-8: 2x1,00kW trifase 400V, 50-60Hz, IP54, classe F.
Filtrazione
  • Filtri forniti di serie:
    • Filtri plissettati FIFI M5 ePM10 50%.
    • Posizione per una seconda fase di filtrazione, filtri opzionali.
    • Sistema di tenuta costituito da due maniglie di serraggio.
    • Smontaggio dei filtri lateralmente o dal basso.
  • Filtri opzionali:
    • Filtri mini-pieghettati FIFI F7 ePM1 55% e filtri mini-pieghettati FIFI F9 ePM1 80% per ottenere una doppia fase di filtrazione M5+F7 oppure M5+F9 oppure F7+F9.

Batterie
  • Batterie ad acqua calda a 2 o 4 ranghi (telaio in acciaio zincato, tubi in rame e alette in alluminio).
  • Batterie ad acqua fredda o reversibile a 4 o 6 ranghi (telaio in acciaio zincato, tubi in rame, alette in alluminio, vaschetta di raccolta condensa in acciaio inox 304 e separatore di gocce).
  • Batterie elettriche (telaio in acciaio zincato e resistenze schermate) con protezioni a riarmo manuale (120°C) e automatico (75°C), schermo antiradiazioni.
  • Batteria ad espansione diretta reversibile 1 o 2 circuiti su 3 o 6 file per funzionamento come condensatore o evaporatore. Tubi e collettori in rame, alette in alluminio, telaio in acciaio zincato. Vasca di raccolta della condensa in acciaio inox e separatore di gocce. Prevedere un kit CTA con unità ad espansione diretta (non fornita) dotato di sonde proprie e sistema di regolazione della temperatura. Nel caso di una batteria ad espansione diretta, il regolatore CORRIGO gestisce solo la ventilazione e non gestisce la regolazione della temperatura. La regolazione della modalità COP non è compatibile con una batteria ad espansione diretta.


Regolamento UTBS ECOWATT PRO REG
  • Regolazione CORRIGO montata/cablata, integrata nell'unità con controllo touch remoto, che consente 3 modalità di funzionamento:

IMPOSTAZIONI DELLA PORTATA

APPLICAZIONI CONSIGLIATE

MODALITÀ VAV - FLUSSO VARIABILE: Variazione della velocità della ventola

- Portata in funzione di un segnale 0-10 V proveniente dall'estrazione, dal telecomando, da una sonda esterna (CO2, temperatura, umidità, ecc.) o da un telecomando (M/A + variazione).

- Compensazione, comandata da un'aspirazione della cucina,
- Installazioni monozona, che richiedono l'adattamento della ventilazione in base all'occupazione.

MODALITÀ CAV - FLUSSO COSTANTE: velocità della ventola impostata su una portata specifica

- Inserimento manuale (m3/h) di 3 istruzioni di portata tipo 0-PV-GV-BOOST. Funzionamento manuale o a fasce orarie.
- Visualizzazione dei valori sul display, commutazione manuale, tramite orologio o contatto esterno.

- Installazioni che richiedono il controllo di una o più portate specifiche.

MODALITÀ COP - PRESSIONE COSTANTE: Variazione automatica della velocità della ventola per mantenere una pressione costante

- Valore di pressione costante misurato da una sonda esterna (opzione) situato nella rete di condotti di soffiaggio.

- Impianti multizona, associati alla modulazione delle portate terminali.
  • UTBS ECOWATT PRO-REG consegnato in modalità CAV, senza accessori.
Selezione del trattamento dell'aria
Scatola principale
Servitù di sinistra come standard (vista in direzione dell'aria):

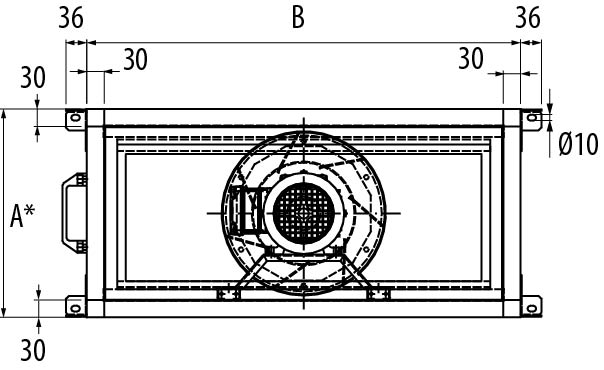

UTBS_avec_Haut-Larg


Versione interna senza tetto:


UTBS 2

UTBS 3

UTBS 5

UTBS 8

Un (millimetro)

360

410

410

500

La (millimetro)

750

1100

1500

1900

* Con il telaio di supporto l'altezza aumenta di 80 mm.

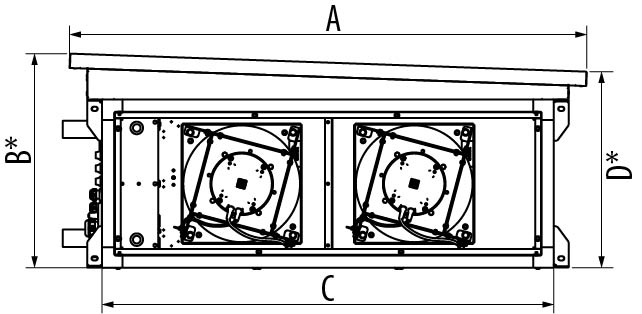

Versione esterna con tetto:



Misurare HA B C D
UTBS-2 910 460 750 428
UTBS-3 1260 522 1100 478
UTBS-5 1660 536 1500 478
UTBS-8 2060 640 1900 568

* Con il telaio di supporto l'altezza aumenta di 80 mm.


Configurazioni della scatola principale

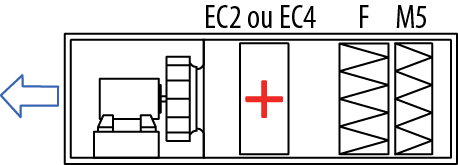

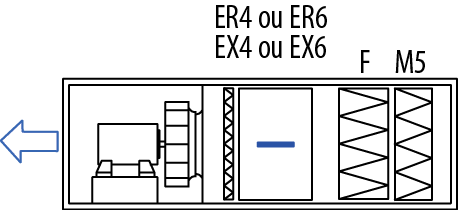

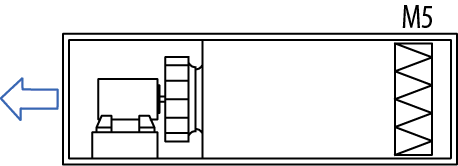

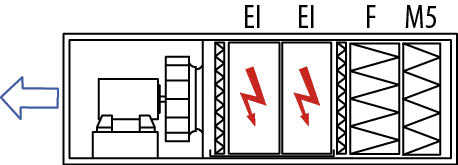

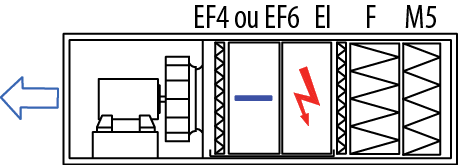

Configurazione 1: lunghezza 750 mm(*)

Configurazione 5: lunghezza 1455 mm

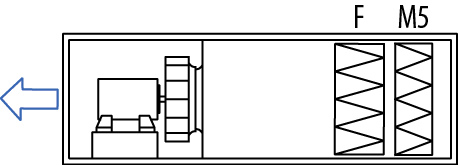

Configurazione 2: lunghezza 969 mm(*)

Configurazione 6: lunghezza 1455 mm


Configurazione 3: lunghezza 1455 mm

Configurazione 7: lunghezza 1205 mm


Configurazione 4: lunghezza 1455 mm

Configurazione 8: lunghezza 1455 mm
EC2: Batteria calda a 2 file
EC4: Batteria calda a 4 file

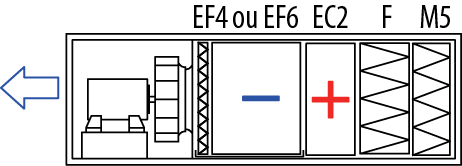

EF4/ER4: Batteria fredda (o reversibile) a 4 file
EF6/ER6: Batteria fredda (o reversibile) a 6 file
ESEMPIO4: Batteria ad espansione diretta a 4 file
ESEMPIO6: Batteria ad espansione diretta a 6 file

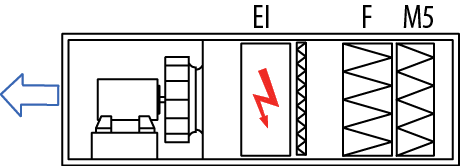

EI: Batteria elettrica
M5: Filtro FIFI M5 ePM10 55%
F: Posizione del filtro FIFI F7 o FIFI F9
(*) : versione non regolamentata

Vicino Aperto Specifiche dettagliate

Pagine catalogo testo (CT)

CT-UTBS-ECOWATT-UTBS-ECOWATT-PRO-REG.pdf Aggiungi al tuo carrello CT-Aout23-UTBS-ECOWATT-UTBS-ECOWATT-PRO-REG

Pagine catalogo - Altro

CT-SELEC-TRAITEMENT-AIR.pdf Aggiungi al tuo carrello Selezione - Unità trattamento aria

Vicino Aperto Prezzo tariffa pubblica

Pagine catalogo prezzi (CP)

CP-UTBS-ECOWATT-UTBS-ECOWATT-PRO-REG.pdf Aggiungi al tuo carrello CP-Fev24-UTBS-ECOWATT-UTBS-ECOWATT-PRO-REG
CP-KSDE-ECOWATT.pdf Aggiungi al tuo carrello CP-Fev24-Messa in servizio-CTA

Vicino Aperto Istruzioni per l'installazione

Istruzioni per l'installazione (NT)

NT00000812-UTBS-ECOWATT-PRO-REG-FR.pdf Aggiungi al tuo carrello NT00000812-UTBS-ECOWATT-PRO-REG-ETD2-FR-240202

Istruzioni di installazione (NT) Altro

NT00000811-UTBS-ECOWATT-FR.pdf Aggiungi al tuo carrello NT00000811-UTBS-ECOWATT-FR-230504

Istruzioni di installazione (NT) Altre lingue

NT00000850-UTBS-ECOWATT-PRO-REG-ETD2-AN.pdf Aggiungi al tuo carrello NT00000850-UTBS-ECOWATT-PRO-REG-ETD2-AN-240202 (English version)
NT00000849-UTBS-ECOWATT-AN.pdf Aggiungi al tuo carrello NT00000849-UTBS-ECOWATT-AN-230623 (English version)

Vicino Aperto Certificati antincendio / estrazione fumi

Rapporto di classificazione antincendio (PVFEU)

PVFEU-T00011F-FiltreF7-F9-UTBS-221103.pdf Aggiungi al tuo carrello PVFEU-T00011F-FiltroF7-F9-UTBS-221103 Supporto bloccato
PVFEU-1723-2012-FiltreM5-UTBS-121201.pdf Aggiungi al tuo carrello PVFEU-1723-2012-FilterM5-UTBS-121201 Supporto bloccato

Vicino Aperto Certificati di prestazione/ambiente

Dichiarazione di prestazione (DOP)

pdf Aggiungi al tuo carrello DOP-ISOLANTS-25mm-CLIMLINER-ROLL-V2-230221 Supporto bloccato

Profilo ambientale del prodotto (PEP)

pdf Aggiungi al tuo carrello PEP-UTBS-ECOWATT-FR-F291001 Supporto bloccato
xlsx Aggiungi al tuo carrello PEP-UTBS-ECOWATT-Tableur-Impacts-Environnementaux-FR-F291001 Supporto bloccato

Vicino Aperto Certificati elettrici / ATEX

Dichiarazioni CE elettriche (DCCE)

pdf Aggiungi al tuo carrello DCCE-UTBS-ECOWATT-221212 Supporto bloccato

Vicino Aperto Assistenza per la prescrizione

Testo del capitolato d'oneri (TP)

docx Aggiungi al tuo carrello TP-UTBS-ECOWATT-230215 Supporto bloccato

Vicino Aperto Documenti commerciali

Opuscolo commerciale (FCOM)

pdf Aggiungi al tuo carrello FCOM-Centrales-Traitement-Air-250109
OPTAIR CTA
Scarica la nuova versione OPTAIR CTA (nessun aggiornamento automatico dalla versione precedente) Supporto bloccato
Software di selezione CTA a flusso singolo o doppio
Novembre 2023 – Nuova versione OPTAIR CTA 2023.12.2.0: aggiunta di nuove gamme e cancellazione di gamme obsolete
Per qualsiasi problema di funzionamento inviate la vostra richiesta tramite email a optair@vim.fr
  • Dimensionamento e preventivo nel prezzo
  • Calcolo dell'efficienza dello scambiatore
  • Consumo del motore
  • Selezione di accessori
  • Caratteristiche della batteria
  • Caratteristiche acustiche

Prodotti inclusi nella versione 2023

  • CTA a flusso singolo: KSCR ECOWATT, KSDR ECOWATT, UTBS ECOWATT, UTBS ECOWATT PRO-REG

  • CTA a doppio flusso: CAD O INTEGRAL, CAD HR MINI, CAD HR MINI TOP, CAD HR BASIC (V e H), CAD HR BASIC TOP, CAD HR DUO, CAD HR SLIM, CAD HR FIRST (V, H e XL), CAD HR BASIC XL
