JBHB ECOWATT PR
Cassette di estrazione C4 regolamentate
Trazione diretta - Azione - ECM < 2700 m3/h
Visualizza ingrandito

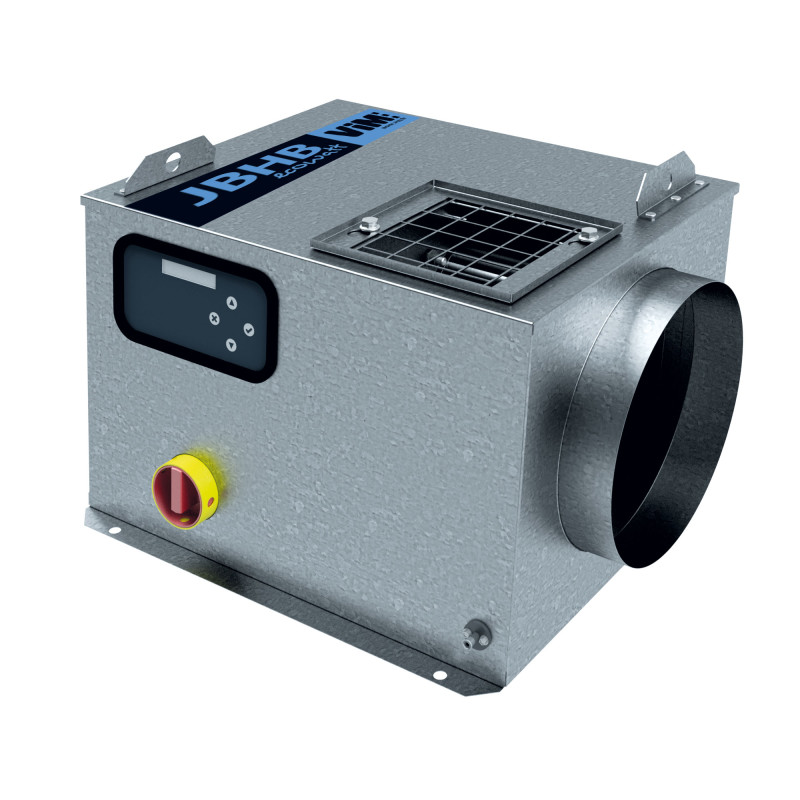

JBHB ECOWATT PR
Nuovo prodotto
 |
Conforme a ErP 2018 - UVNR - Motore EC variabile | |||
 |
 |
 |
 |
 |
- Motore ECM a basso consumo
- COP di funzionamento a pressione costante
- Basso livello di rumore
- Conformità con l'avviso tecnico Hygro e CPT 3827 - Cdep 2
Applicazione
Estrazione dell'aria.
Installazione interna o esterna.
Omologato 400°C 1/2h categoria C4.
VMC in edilizia residenziale collettiva e terziaria.
Presa d'aria nei locali terziari.
Ordinare on-line
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Portate da 50 a 2.700 m3/H.
5 taglie: 07 / 12 / 15 / 21 / 27.
Con INTZ.
JBHB ECO ECM PR - Principali ricambi
Costruzione
Motorizzazione
Regolamento RMED
Selezione ventola C4 - 400°C 1/2H
5 taglie: 07 / 12 / 15 / 21 / 27.
Con INTZ.
JBHB ECO ECM PR - Principali ricambi
Costruzione
- Cassonetto in lamiera di acciaio zincato Z275.
- Attacchi di collegamento con guarnizioni di classe D.
- Ventilatore a singola aspirazione con azione.
- Accoppiamento diretto.
- Scatola di regolazione IP55.
- Griglia di scarico che consente l'accesso alla ruota per la pulizia.
- Baffle con schiuma acustica di serie nella configurazione D.
- INTZ : interruttore di prossimità lucchettabile con feedback di posizione montato/cablato.
Motorizzazione
- Motore ECM a commutazione elettronica, escluso il flusso d'aria:
- IP44 classe B mono, 230V 50Hz.
- IP44 classe F mono, 230V 50Hz, taglia 21.
- Protezione termica gestita elettronicamente.
Regolamento RMED
- Funzionamento COP (pressione costante).
- Scatola di regolazione, IP55, assemblata e cablata in fabbrica.
- Display LCD retroilluminato, con tasti funzione sul frontale.
- Visualizzazione chiara della misura (pressione) e del setpoint.
- Segnalazione integrata di guasto della ventilazione: contatto pulito disponibile sulla morsettiera RMED.
- Comunicazione ModBus di serie.
Selezione ventola C4 - 400°C 1/2H
JBHB ECOWATT PR
Gomito a 90° (C)
Doppia aspirazione laterale (D)
|
Modello |
Configurazione |
Dimensioni |
|||||
|
A |
B |
C |
Ø D1 |
Ø D2 |
E |
||
|
JBHB ECO WATT PR 07 |
C |
487 |
420 |
325 |
250 |
170 |
|
|
D |
707 |
420 |
325 |
250 |
200 |
175 |
|
|
JBHB ECO WATT PR 12 |
C |
482 |
445 |
380 |
250 |
192 |
|
|
D |
702 |
445 |
380 |
250 |
200 |
212 |
|
|
JBHB ECO WATT PR 15 |
C |
532 |
500 |
410 |
315 |
227 |
|
|
D |
782 |
500 |
410 |
315 |
250 |
212 |
|
|
JBHB ECO WATT PR 21 |
C |
532 |
500 |
410 |
315 |
227 |
|
|
D |
782 |
500 |
410 |
315 |
250 |
212 |
|
|
JBHB ECO WATT PR 27 |
C |
595 |
595 |
500 |
400 |
250 |
|
|
D |
920 |
595 |
500 |
400 |
355 |
250 |
|
|
Modello |
Configurazione |
Dimensioni |
||||||
|
F |
G |
H |
I |
K |
L |
M |
||
|
JBHB ECO WATT PR 07 |
C |
45 |
137 |
50 |
425 |
400 |
||
|
D |
148 |
45 |
43 |
367 |
47 |
645 |
400 |
|
|
JBHB ECO WATT PR 12 |
C |
45 |
139 |
61 |
420 |
425 |
||
|
D |
153 |
45 |
35 |
361 |
61 |
640 |
425 |
|
|
JBHB ECO WATT PR 15 |
C |
45 |
168 |
57 |
470 |
480 |
||
|
D |
171 |
45 |
43 |
421 |
57 |
720 |
480 |
|
|
JBHB ECO WATT PR 21 |
C |
45 |
168 |
57 |
400 |
480 |
||
|
D |
171 |
45 |
43 |
421 |
57 |
720 |
480 |
|
|
JBHB ECO WATT PR 27 |
C |
50 |
217 |
55 |
530 |
575 |
||
|
D |
228 |
50 |
43 |
545 |
53 |
860 |
575 |
|
