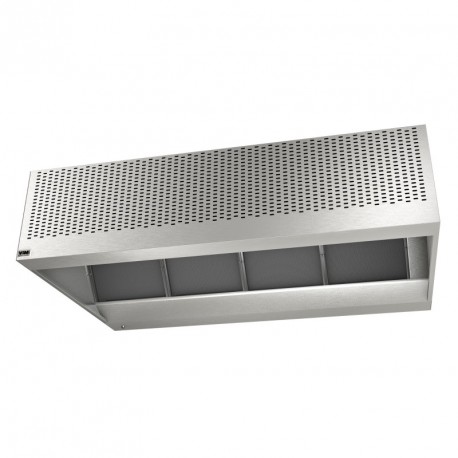

VORAX® CONFORT
Cappe multiuso
Cattura - Trasmetti
Visualizza ingrandito
VORAX® CONFORT
Nuovo prodotto
 |
 |
- Comfort migliorato grazie alla diffusione a bassa velocità
- Design rigido e igienico
- Facce a vista in acciaio inox AISI 304L con finitura spazzolata SB
- Altezza 400 e 500 mm
- Cappa con sponde verticali ad altezza costante
- Grande volume di ritenzione
- Guance senza segni visibili
Applicazione
Cattura e filtrazione di inquinanti e calore.
Diffusione dell'aria a bassa velocità dalla parte anteriore.
Garantisce il comfort del personale e contribuisce a una migliore efficienza di cattura.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Singolo schiena contro schiena o doppio centrale.
Cappe centrali composte dall'assemblaggio schiena a schiena di 2 cappe schiena a schiena con divisori.
Moduli monoblocco lunghezza 1000, 1500, 2000, 2500 e 3000 mm.
Profondità di proiezione: 1250, 1500 o 1750 mm.
Altezza: 400 e 500 mm.
Dimensioni e finiture identiche ai modelli: CHEF, OVEN, LAUNDRY e INDUCT della Gamma VORAX®.
Cappuccio
Confezione
Cappe centrali composte dall'assemblaggio schiena a schiena di 2 cappe schiena a schiena con divisori.
Moduli monoblocco lunghezza 1000, 1500, 2000, 2500 e 3000 mm.
Profondità di proiezione: 1250, 1500 o 1750 mm.
Altezza: 400 e 500 mm.
Dimensioni e finiture identiche ai modelli: CHEF, OVEN, LAUNDRY e INDUCT della Gamma VORAX®.
Cappuccio
- Cappa ad altezza costante per il massimo volume di contenimento.
- Permette l'introduzione dell'aria a bassa velocità attraverso la sua faccia anteriore grazie ad una doppia perforazione:
- Portata fino a 1200 m3/h/m lineare per h=500 mm - ΔP=60 Pa.
- Portata fino a 960 m3/h/m lineare per h=400 mm - ΔP=60 Pa.
- Camera di pulsazione isolata dotata di dispositivo di bilanciamento e distribuzione del flusso.
- Misurazione della pressione.
- Pannello removibile per accesso alla serranda di soffiaggio e alla camera di pulsazione per la pulizia periodica.
- Costruzione autoportante senza fissaggi visibili o spigoli vivi per la pulizia senza rischio di tagli. Guance senza segni visibili come rivetti e borchie.
- Rinforzi laterali, in acciaio zincato 15/10th altezza 50 mm, integrata nella cappa, garantendo la rigidità dell'insieme.
- Regolazione livellamento dall'interno cappa e coperture di fissaggio a clip.
- Soffietti all'estremità del sensore per una giunzione rigida tra 2 moduli consentendo un ampio passaggio d'aria.
- Facce a vista in acciaio inossidabile austenitico AISI 304L (1.4307) SB finitura spazzolata. Superfici posteriori e superiori in acciaio zincato.
- Filtri media zincati standard con telaio in acciaio inox M0 397x472x25 mm.
- Piastra dell'otturatore in acciaio inossidabile.
- Grondaia periferica.
- Elemento di spurgo e tappo in acciaio inox - Filettatura 1/2” Gas.
Confezione
- Confezionato in una scatola rullante in film termoretraibile.
- Facce esterne in acciaio inox protette da film in PVC.
VORAX® CONFORT
Illuminazione opzionale - Consegnata non forata
Illuminazione opzionale - Consegnata non forata
Sottolineato = dimensioni modello 400 - Non sottolineato = modello 500
|
Modulo |
Lunghezza totale* |
Lunghezza di cattura |
Numero di fori |
A |
B |
D |
Dimensione perforazione P |
Avanzato 1250 |
Avanzato 1500 |
Avanzato 1750 |
|||||
|
Estrazione |
Soffiare |
H400 |
H500 |
F |
G |
F |
G |
F |
G |
||||||
|
1000 |
1004 |
1000 |
1 |
1 |
502 |
968 |
910x285 |
910x385 |
507 |
655 |
632 |
655 |
757 |
655 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
752 |
1468 |
1410x285 |
1410x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
|
|
2000 |
2004 |
2000 |
2 |
2 |
514 |
976 |
1968 |
1910x285 |
1910x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
|
2500 |
2504 |
2500 |
2 |
2 |
645,5 |
1213 |
2468 |
2410x285 |
2410x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
|
3000 |
3004 |
3000 |
2 |
2 |
645,5 |
1713 |
2968 |
2910x285 |
2910x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
* Lunghezza totale dei moduli assemblati: 3504, 4004, 4504, 5004, 5504, 6004
Specifiche dettagliate
Pagine catalogo testo (CT)
Prezzo tariffa pubblica
Pagine catalogo prezzi (CP)
Istruzioni per l'installazione
Istruzioni per l'installazione (NT)
Certificati elettrici / ATEX
Dichiarazioni CE elettriche (DCCE)
Assistenza per la prescrizione
Testo del capitolato d'oneri (TP)
Documenti commerciali
Opuscolo commerciale (FCOM)
Cucina OPTAIR
Scarica OPTAIR Cuisine
NUOVO - Software per il calcolo delle portate e il dimensionamento delle cappe nelle cucine professionali
OPTAIR CUISINE deve essere completamente reinstallato.
Per qualsiasi problema di funzionamento inviate la vostra richiesta tramite email a optair@vim.fr
OPTAIR CUISINE deve essere completamente reinstallato.
Per qualsiasi problema di funzionamento inviate la vostra richiesta tramite email a optair@vim.fr
 |
|
