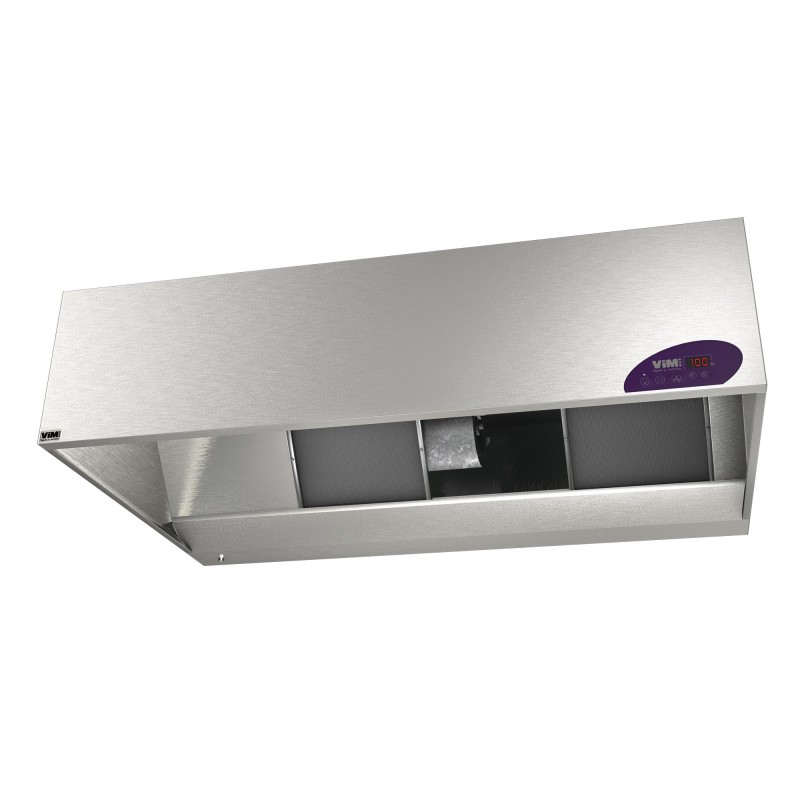

VORAX® CHEF G
Cappe multiuso
Acquisizione semplice - Motorizzata
Visualizza ingrandito
VORAX® CHEF G
Nuovo prodotto
 |
 |
- Design rigido e igienico
- Facce a vista in acciaio inox AISI 304L con finitura SB spazzolata
- Altezza 400 e 500 mm
- Cappa motorizzata, motori AC o ECM, compatta
- Cappa con fianchi verticali ad altezza costante
- Scarico orizzontale o verticale

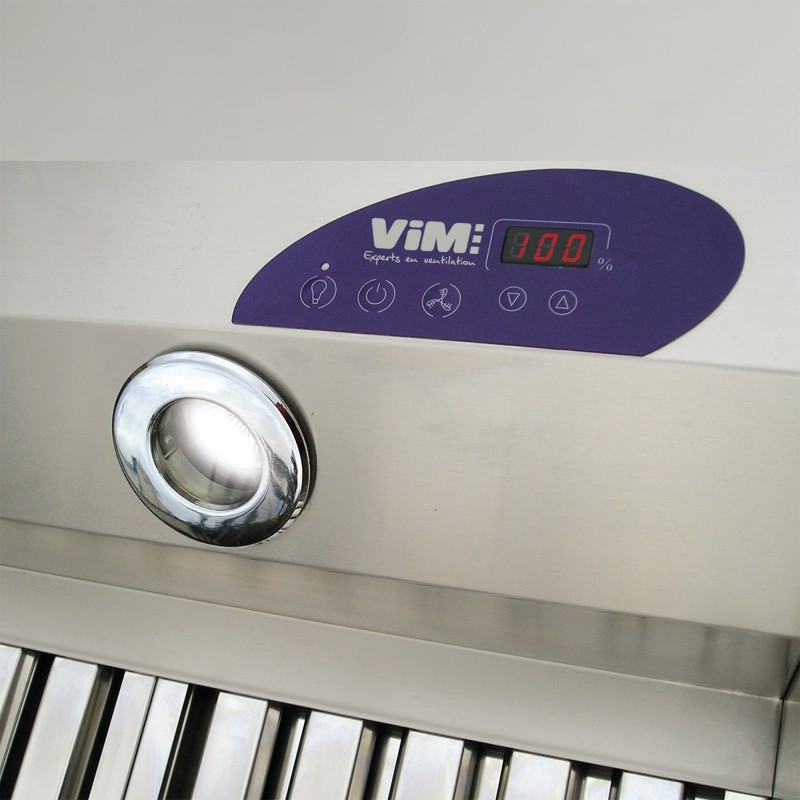

- Controllo elettronico opzionale
- Guance senza segni evidenti
Applicazione
Cattura, estrazione e filtrazione di inquinanti e calore.
Ordinare on-line
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Semplice back-to-back.
Moduli monoblocco di lunghezza 1000, 1500, 2000, 2500 e 3000mm.
Prolunghe di profondità 1000, 1250, 1500 o 1750 mm.
Altezza 500 mm: 6 azionamenti AC 2500 m3/h, AC 2800 m3/h, AC 3100 m3/h, AC 3500 m3/h, ECM 3200 m3/h e ECM 3500 m3/h.
Altezza 400 mm: 2 azionamenti AC 2500 m3/h e ECM 3200 m3/h.
Dimensioni e finiture identiche ai modelli: CHEF, CONFORT, FOUR, LAVERIE e INDUCT della gamma VORAX®.
cappuccio
Moduli monoblocco di lunghezza 1000, 1500, 2000, 2500 e 3000mm.
Prolunghe di profondità 1000, 1250, 1500 o 1750 mm.
Altezza 500 mm: 6 azionamenti AC 2500 m3/h, AC 2800 m3/h, AC 3100 m3/h, AC 3500 m3/h, ECM 3200 m3/h e ECM 3500 m3/h.
Altezza 400 mm: 2 azionamenti AC 2500 m3/h e ECM 3200 m3/h.
Dimensioni e finiture identiche ai modelli: CHEF, CONFORT, FOUR, LAVERIE e INDUCT della gamma VORAX®.
cappuccio
- Cappuccio ad altezza costante per il massimo volume del vano.
- Costruzione autoportante senza fissaggio a vista o spigoli vivi per la pulizia senza rischio di tagli.
- Rinforzi laterali, in acciaio zincato 15/10, alti 50mm, integrati nella cappa, garantiscono la rigidità dell'insieme.
- Regolazione del livellamento dall'interno del cofano e coperchi di montaggio a clip.
- Facce a vista in acciaio inox austenitico AISI 304L (1.4307) con finitura spazzolata SB.
- Fronte posteriore e superiore in acciaio zincato.
- Guance senza segni visibili come rivetti e borchie.
- Filtri standard per media zincati, telaio in acciaio inossidabile M0 397 x 472 x 25 mm.
- Piastra di copertura in acciaio inossidabile.
- Grondaia perimetrale.
- Spurgo e tappo in acciaio inox - filettatura 1/2” gas.
- Ventilatore a doppia aspirazione con motore a rotore esterno incorporato nella turbina.
- Motore IP 44 o IP55 classe F, mono 230/50 Hz dotato di protezione termica tipo Klixon (conforme art CH32).
- Scatola di connessione elettrica impermeabile IP55.
- Scarico orizzontale o verticale (di serie) modificabile in loco scambiando lo sportello di fissaggio.
- 6 azionamenti AC 2500 m3/h, AC 2800 m3/h, AC 3100 m3/h, AC 3500 m3/h, ECM 3200 m3/h e ECM 3500 m3/h.
- Cassa sotto film termoretraibile.
- Facciate esterne in acciaio inox protette da film in PVC.

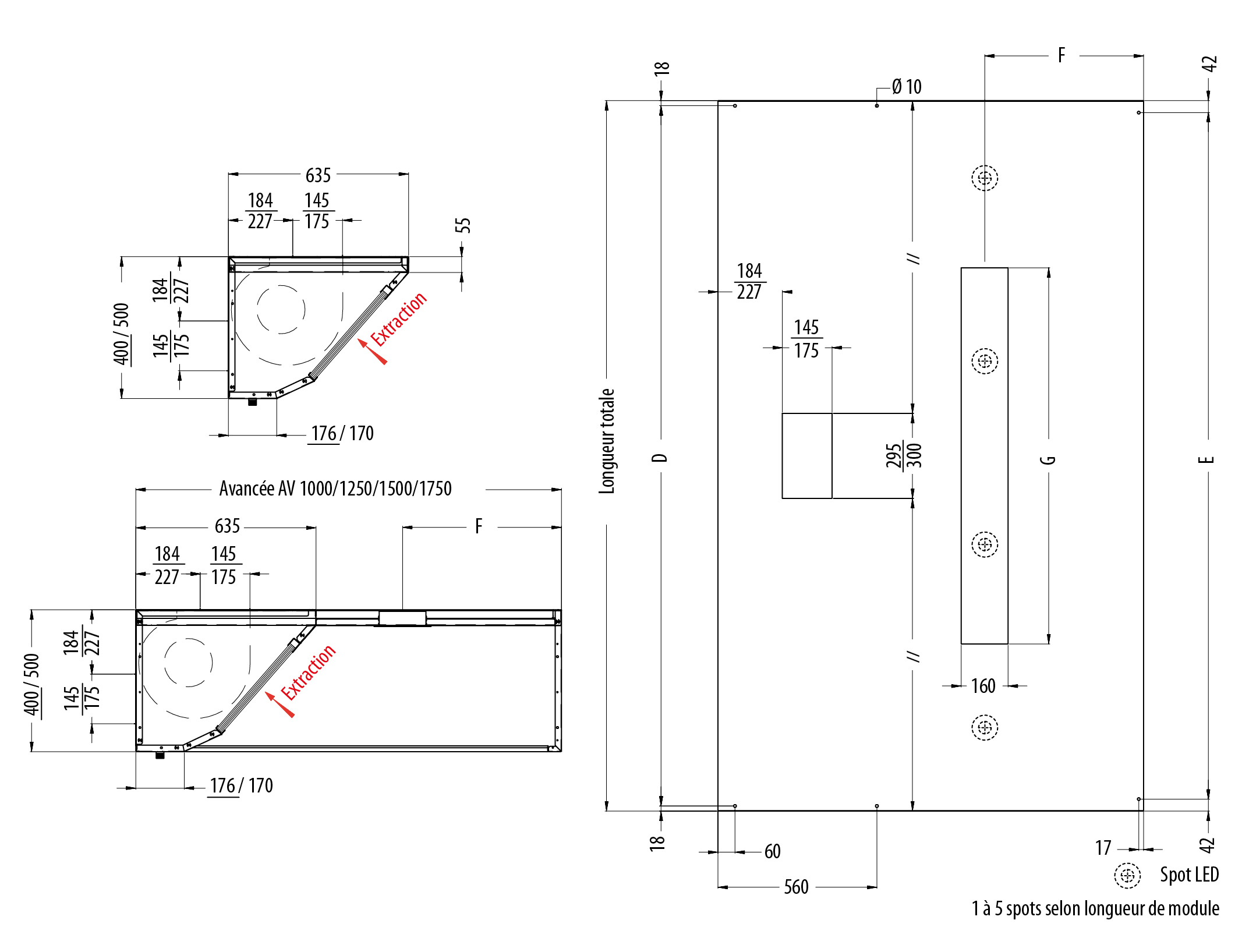

VORAX® CHEF G
Illuminazione opzionale - Piastra puntale consigliata Øda 315 a Ø400mm
Illuminazione opzionale - Piastra puntale consigliata Øda 315 a Ø400mm
Sottolineato = dimensioni modello 400 - Non sottolineato = modello 500
|
Modulo |
Lunghezza totale |
Lunghezza di cattura |
Numero di fori di estrazione |
D |
E |
Avanzato 1000 |
Avanzato 1250 |
Avanzato 1500 |
Avanzato 1750 |
||||
|
F |
G |
F |
G |
F |
G |
F |
G |
||||||
|
1000 |
1004 |
1000 |
1 |
968 |
920 |
185 |
655 |
310 |
655 |
560 |
655 |
810 |
655 |
|
1500 |
1504 |
1500 |
1 |
1468 |
1420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
2000 |
2004 |
2000 |
1 |
1968 |
1920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
2500 |
2504 |
2500 |
1 |
2468 |
2420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
3000 |
3004 |
3000 |
1 |
2968 |
2920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
Specifiche dettagliate
Pagine catalogo testo (CT)
Prezzo tariffa pubblica
Pagine catalogo prezzi (CP)
Istruzioni per l'installazione
Istruzioni per l'installazione (NT)
Certificati elettrici / ATEX
Dichiarazioni CE elettriche (DCCE)
Assistenza per la prescrizione
Testo del capitolato d'oneri (TP)
Documenti commerciali
Opuscolo commerciale (FCOM)
