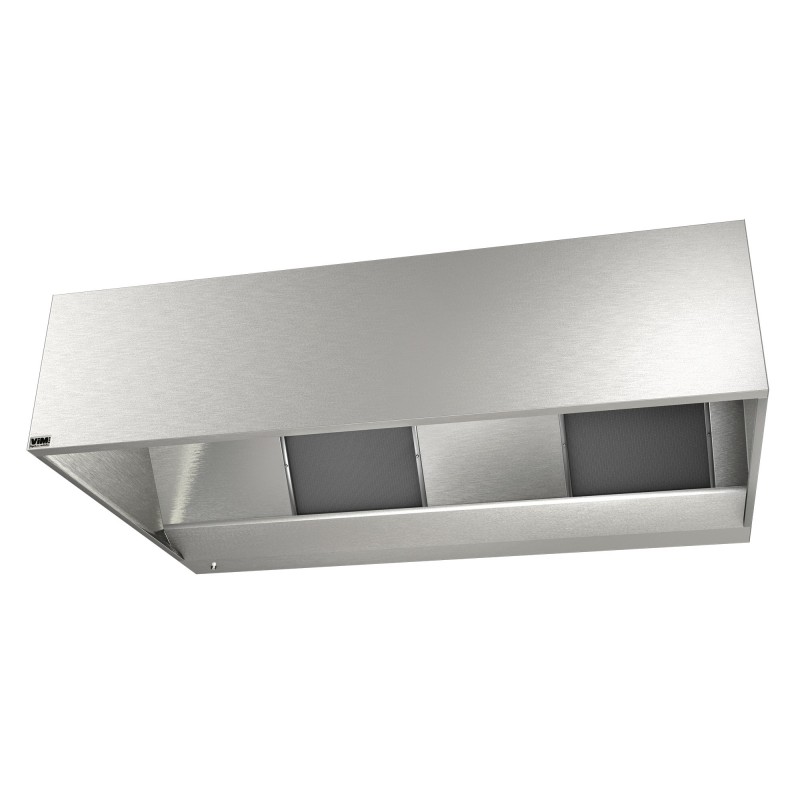

VORAX® CHEF
Cappe multiuso
Cattura semplice
Visualizza ingrandito
VORAX® CHEF
Nuovo prodotto
 |
- Design rigido e igienico
- Facce a vista in acciaio inox AISI 304L con finitura spazzolata SB
- Altezza 400 e 500 mm
- Cappa con sponde verticali ad altezza costante
- Guance senza segni visibili
Applicazione
Cattura e filtrazione di inquinanti e calore.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Singolo schiena contro schiena o doppio centrale.
Moduli monoblocco lunghezza 1000, 1500, 2000, 2500 e
3000 mm.
Solo sensore senza avanzamento.
Sporgenze di profondità 1000, 1250, 1500 o 1750 mm.
Altezza di 400 e 500 mm.
Dimensioni e finiture identiche ai modelli: COMFORT, FORNO, LAUNDRY e INDUCT della Gamma VORAX®.
Cappuccio
Moduli monoblocco lunghezza 1000, 1500, 2000, 2500 e
3000 mm.
Solo sensore senza avanzamento.
Sporgenze di profondità 1000, 1250, 1500 o 1750 mm.
Altezza di 400 e 500 mm.
Dimensioni e finiture identiche ai modelli: COMFORT, FORNO, LAUNDRY e INDUCT della Gamma VORAX®.
Cappuccio
- Cappa ad altezza costante per il massimo volume di contenimento.
- Costruzione autoportante senza fissaggi visibili o spigoli vivi per una pulizia senza rischio di tagli.
- Rinforzi laterali, in acciaio zincato 15/10th altezza 50 mm, integrata nella cappa, garantendo la rigidità dell'insieme.
- Regolazione livellamento dall'interno cappa e coperture di fissaggio a clip.
- Soffietti all'estremità del sensore per una giunzione rigida tra 2 moduli consentendo un ampio passaggio d'aria.
- Facce a vista in acciaio inossidabile austenitico AISI 304L (1.4307) SB finitura spazzolata.
- Superfici posteriori e superiori in acciaio zincato.
- Cappe centrali composte dall'assemblaggio schiena a schiena di 2 cappe schiena a schiena con divisori.
- Guance senza segni visibili come rivetti e borchie.
- Filtri standard zincati, telaio in acciaio inox M0 397x472x25 mm.
- Lamiera per serranda in acciaio inox.
- Grondaia periferica.
- Elemento di spurgo e tappo in acciaio inox - Filettatura 1/2” Gas.
- Confezionato in una scatola rullante in film termoretraibile.
- Facce esterne in acciaio inox protette da film in PVC.
VORAX® CHEF
Illuminazione opzionale - Consegnata non forata
Illuminazione opzionale - Consegnata non forata
Sottolineato = dimensioni del modello 400
Non sottolineato = modello 500
|
Modulo |
Lunghezza totale* |
Lunghezza di cattura |
Numero di fori di estrazione |
A |
B |
D |
E |
Avanzato 1000 |
Avanzato 1250 |
Avanzato 1500 |
Avanzato 1750 |
||||
|
F |
G |
F |
G |
F |
G |
F |
G |
||||||||
|
1000 |
1004 |
1000 |
1 |
502 |
968 |
920 |
185 |
650 |
310 |
650 |
560 |
650 |
810 |
650 |
|
|
1500 |
1504 |
1500 |
1 |
752 |
1468 |
1420 |
185 |
1260 |
310 |
1260 |
560 |
1260 |
810 |
1260 |
|
|
2000 |
2004 |
2000 |
2 |
514 |
976 |
1968 |
1920 |
185 |
1260 |
310 |
1260 |
560 |
1260 |
810 |
1260 |
|
2500 |
2504 |
2500 |
2 |
645,5 |
1213 |
2468 |
2420 |
185 |
1260 |
310 |
1260 |
560 |
1260 |
810 |
1260 |
|
3000 |
3004 |
3000 |
2 |
645,5 |
1713 |
2968 |
2920 |
185 |
1260 |
310 |
1260 |
560 |
1260 |
810 |
1260 |
* Lunghezza totale dei moduli assemblati: 3504, 4004, 4504, 5004, 5504, 6004
Specifiche dettagliate
Pagine catalogo testo (CT)
Prezzo tariffa pubblica
Pagine catalogo prezzi (CP)
Istruzioni per l'installazione
Istruzioni per l'installazione (NT)
Certificati elettrici / ATEX
Dichiarazioni CE elettriche (DCCE)
Assistenza per la prescrizione
Testo del capitolato d'oneri (TP)
Documenti commerciali
Opuscolo commerciale (FCOM)
Cucina OPTAIR
Scarica OPTAIR Cuisine
NUOVO - Software per il calcolo delle portate e il dimensionamento delle cappe nelle cucine professionali
