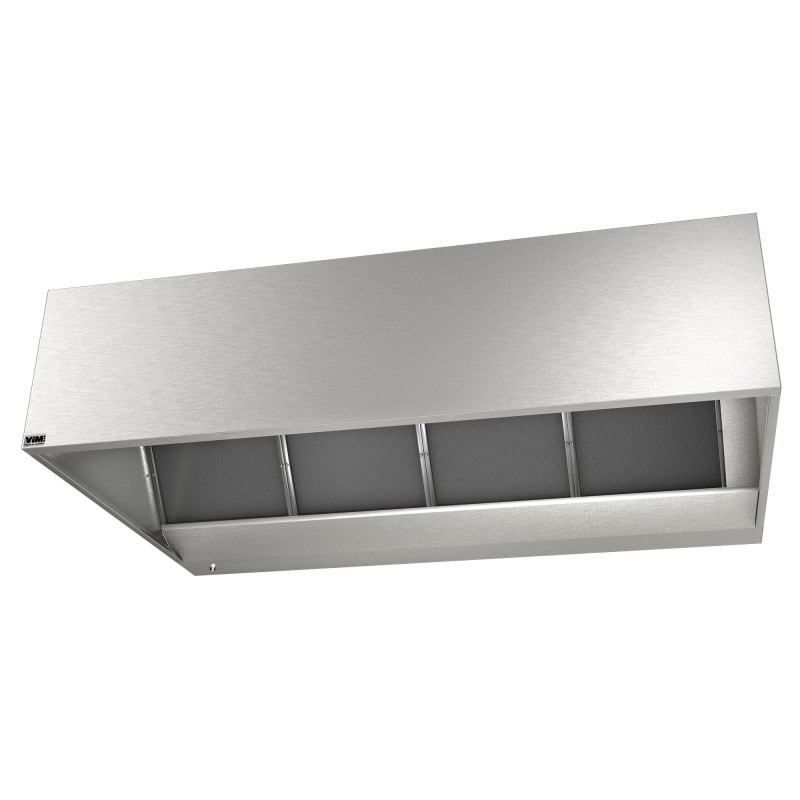

VORAX® FOUR
Cappe forni
Cattura singola o doppia
Visualizza ingrandito
VORAX® FOUR
Nuovo prodotto
 |
- Aspirazione singola o doppia
- 4 facce a vista in acciaio inox AISI 304L con finitura spazzolata SB
- Design rigido e igienico
- Guance senza segni visibili
Applicazione
Cattura e filtrazione del calore e del vapore acqueo rilasciati dai forni.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Cappa a singola aspirazione: advanced 1000, 1250, 1500 e 1750 mm con aspirazione tramite filtri sopra la porta del forno.
Cappa a doppia aspirazione: avanzata 1500 e 1750 mm con aspirazione tramite filtri su entrambi i lati.
Moduli monoblocco con lunghezze di 1000, 1500, 2000, 2500 e 3000 mm.
Altezza 400, 500 mm.
Dimensioni e finiture identiche ai modelli: CHEF, COMFORT, LAUNDRY e INDUCT della gamma VORAX®.
cappuccio
Cappa a doppia aspirazione: avanzata 1500 e 1750 mm con aspirazione tramite filtri su entrambi i lati.
Moduli monoblocco con lunghezze di 1000, 1500, 2000, 2500 e 3000 mm.
Altezza 400, 500 mm.
Dimensioni e finiture identiche ai modelli: CHEF, COMFORT, LAUNDRY e INDUCT della gamma VORAX®.
cappuccio
- Cappa ad altezza costante per il massimo volume di contenimento.
- Filtri standard a media zincata, telaio in acciaio inox M0 397x472x25 mm.
- Costruzione autoportante senza fissaggi visibili o spigoli vivi per la pulizia senza rischio di tagli.
- Rinforzi laterali, in acciaio zincato 15/10 altezza 50 mm, integrati nella cappa, garantiscono la rigidità dell'insieme.
- Regolazione del livellamento dall'interno della cappa e coperchi di fissaggio a scatto.
- Soffietto all'estremità del sensore per una giunzione rigida tra 2 moduli pur consentendo un ampio passaggio d'aria.
- 4 facce a vista in acciaio inossidabile austenitico AISI 304L (1.4307) SB finitura spazzolata che consente il montaggio capovolto.
- Faccia superiore in acciaio zincato.
- Guance senza segni evidenti come rivetti e borchie.
- Grondaia periferica.
- Dispositivo di spurgo e tappo in acciaio inox - filettato 1/2” Gas.
- Confezionata in una scatola porta rullante in film termoretraibile.
- Facce esterne in acciaio inox protette da film in PVC.
VORAX® FOUR Estrazione singola
VORAX® FOUR Doppia estrazione
Illuminazione opzionale - Consegnata non forata
Sottolineato = dimensioni modello 400 - Non sottolineato = modello 500
|
Modulo |
Lunghezza totale* |
Lunghezza di cattura |
VORAX® FOUR estrazione singola |
||||||||||||
|
Numero di fori di estrazione ** |
A |
B |
D |
E |
Avanzato 1000 |
Avanzato 1250 |
Avanzato 1500 |
Avanzato 1750 |
|||||||
|
F |
G |
F |
G |
F |
G |
F |
G |
||||||||
|
1000 |
1004 |
1000 |
1 |
502 |
968 |
920 |
185 |
655 |
310 |
655 |
560 |
655 |
810 |
655 |
|
|
1500 |
1504 |
1500 |
1 |
752 |
1468 |
1420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
|
2000 |
2004 |
2000 |
2 |
514 |
976 |
1968 |
1920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
2500 |
2504 |
2500 |
2 |
645,5 |
1213 |
2468 |
2420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
3000 |
3004 |
3000 |
2 |
645,5 |
1713 |
2968 |
2920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
* Lunghezza totale dei moduli assemblati: 3504, 4004, 4504, 5004, 5504, 6004. ** Diametro di collegamento consigliato: Ø315
VORAX® FOUR Doppia estrazione
Filtro/filtro - Illuminazione opzionale - Consegnato non forato
Sottolineato = dimensioni modello 400 - Non sottolineato = modello 500
|
Modulo |
Lunghezza totale* |
Lunghezza di cattura |
VORAX® FOUR a doppia estrazione |
|||||||
|
Numero di fori di estrazione ** |
A |
B |
D |
Avanzato 1500 |
Avanzato 1750 |
|||||
|
F |
G |
F |
G |
|||||||
|
1000 |
1004 |
1000 |
2 |
502 |
968 |
750 |
655 |
875 |
655 |
|
|
1500 |
1504 |
1500 |
2 |
752 |
1468 |
750 |
1265 |
875 |
1265 |
|
|
2000 |
2004 |
2000 |
4 |
514 |
976 |
1968 |
750 |
1265 |
875 |
1265 |
|
2500 |
2504 |
2500 |
4 |
645,5 |
1213 |
2468 |
750 |
1265 |
875 |
1265 |
|
3000 |
3004 |
3000 |
4 |
645,5 |
1713 |
2968 |
750 |
1265 |
875 |
1265 |
* Lunghezza totale dei moduli assemblati: 3504, 4004, 4504, 5004, 5504, 6004. ** Diametro di collegamento consigliato: Ø315
