PILOT PARC
Box comfort / aspirazione fumi
Parcheggi
Visualizza ingrandito
PILOT PARC
Nuovo prodotto
 |
- Controllo di uno o più ventilatori
- Gestione del comfort ed estrazione fumi nei parcheggi
- Comandi soffiaggio e/o estrazione
- Per parcheggi senza SSI
- Sezionatore integrato
- Orologio digitale integrato nell'armadio principale
- Versione controllabile da CMSI
- IP55
Applicazioni
Ideato per comandare il/i ventilatore/i nei parcheggi coperti degli Enti Pubblici (ERP) o negli alloggi collettivi.
Il PILOT PARC non è un DAS. Solo per parcheggi senza ISS. In presenza di SSI utilizzare un PILOTAIR .
Disponibile in una versione controllabile da CMSI.
Conforme alle normative antincendio che non richiedono una scatola relè NF:
- Parcheggio ERP: decreto 9 maggio 2006, sezione IV articolo PS 18: (…) presso il riferimento è installato un dispositivo per comandi manuali raggruppati, prioritari e selettivi per vano, sufficientemente informato per consentire l'arresto e il riavvio dei ventilatori livello, in prossimità di ogni accesso carrabile. (…)
- Parcheggio collettivo residenziale: decreto 31 gennaio 1986; articolo 49: (…) Nel caso della ventilazione meccanica, i comandi manuali prioritari, selettivi per livello, che consentono l'arresto e il riavvio dei ventilatori devono essere installati in prossimità degli accessi utilizzabili dai servizi di emergenza e antincendio , (...)
Gestisce le modalità comfort ed estrazione fumi del ventilatore di estrazione e/o mandata.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
- Controllo dell'estrazione e/o del soffiaggio del motore (i) a 3 velocità 400V a 2 velocità (Dahlander o avvolgimenti indipendenti)
- Comando di un motore a 1 velocità: utilizzare il PILOT PARC per motori a 2 velocità con avvolgimenti indipendenti, collegandosi solo all'uscita HS.
- Funzionamento comfort PV / HS ed estrazione fumi HS.
- Alimentazione trifase 400V 50/60Hz + Terra.
PILOT PARCO MASTER:
- Box per comando 1 motore singolo 2 velocità, 12 calibri: 9/18/25/32/50/65/80/95/115/150/185 / 225A.
- Box per comando 2 motori 2 velocità, 3 potenze: 9/18 / 25A.
- Versione per controllo da CMSI.
- Protezione termica integrata, corrente nominale in FV e HS da specificare al momento dell'ordine.
- Da utilizzare nel controllo del PILOT PARK PILOT. Consente il controllo centralizzato dei ventilatori a costi inferiori.
- Box per comando 1 motore singolo 2 velocità, 12 calibri: 9/18/25/32/50/65/80/95/115/150/185 / 225A.
- Protezione termica integrata, corrente nominale in FV e HS da specificare al momento dell'ordine.
Descrizione

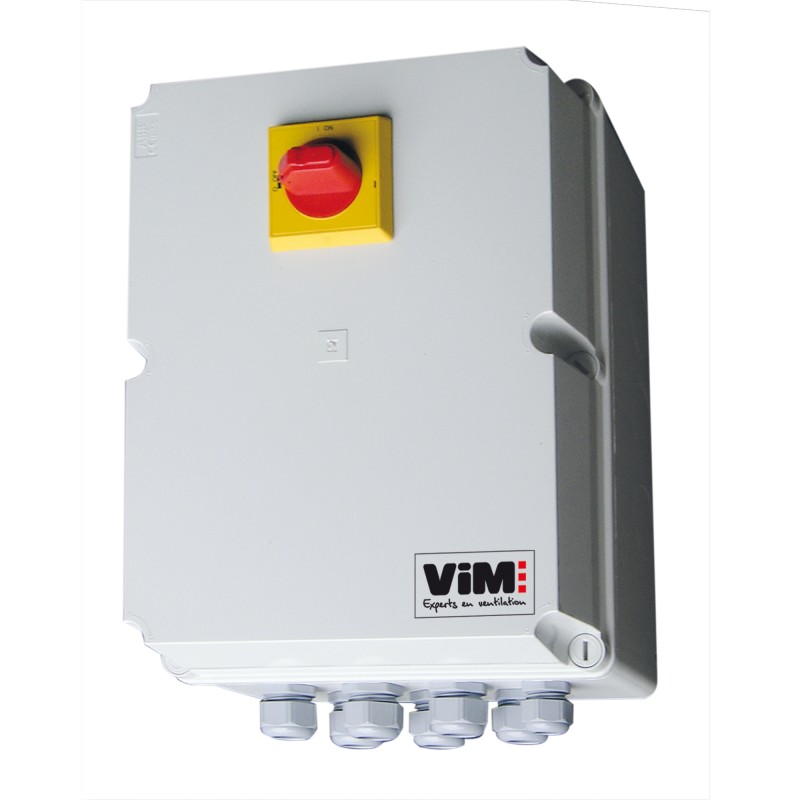

- Custodia IP55, colore RAL 7035.
- PILOT PARC taglie da 1 a 3: custodia in policarbonato rinforzato, taglie da 4 a 8: custodia in metallo verniciato.
- Pressacavi e kit di fissaggio in dotazione.
- Interruttore di manovra-sezionatore integrato nella parte frontale (lucchetto a 3 punti).
- Protezione da sovraccarico: integra le protezioni termiche PV/HS del/i motore/i comandato/i (considerato solo nel funzionamento comfort). Utilizzo di relè termici di classe di intervento "10", con scala di regolazione in ampere che consente la regolazione diretta senza alcun calcolo aggiuntivo (corrente di regolazione = corrente nominale PV / HS del motore controllato).
PILOT PARCO MASTER:
- Protezione magnetica da cortocircuito: con fusibili integrati tipo aM per:
- Versione 1 motore: potenze da 32 a 225A; a carico dell'installatore per i rating 9, 18 e 25A.
- Versione 2 motori: tutti i calibri.
- Tenendo conto delle priorità operative: comfort FV/AC, estrazione fumi AT, tagliafuoco.

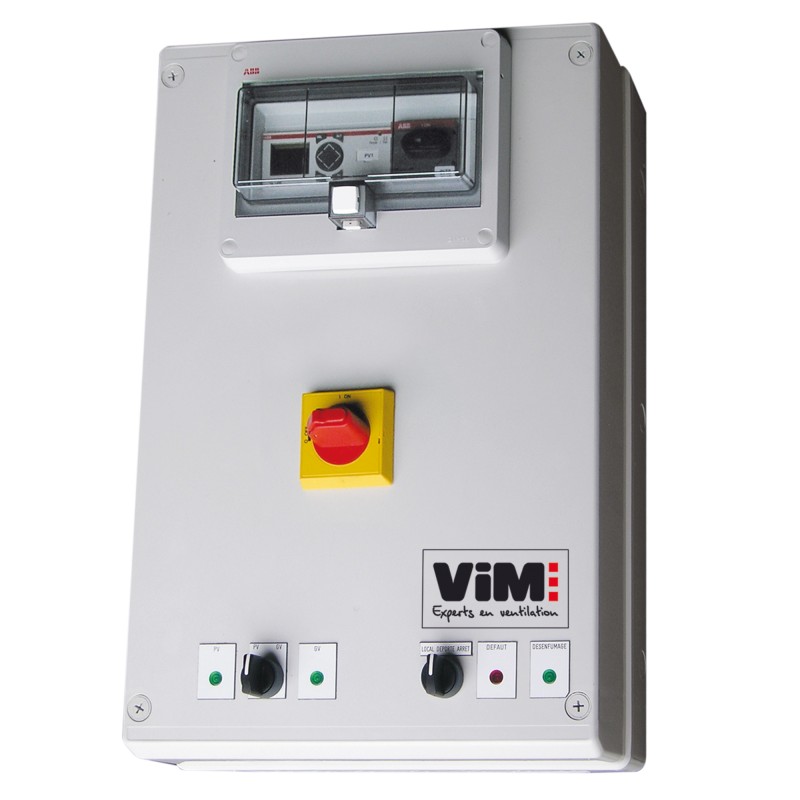

- Orologio digitale integrato:
- Programma settimanale, regolabile senza aprire il coperchio della scatola (finestra di accesso IP55 sul fronte - display retroilluminato).
- Spegnimento automatico/Gestione FV/AC del funzionamento comfort in assenza di qualsiasi altro ordine.
- Ingresso comfort per controllo FV/AC da qualsiasi tipo di unità CO/NOx, o da una unità di controllo manuale BCCA.
- Sul fronte: pulsanti di comando locale e spie luminose per lo stato di funzionamento + visualizzatore digitale degli ingressi-uscite del PLC.
- TBT 24V in dotazione per l'alimentazione di centraline esterne.
- Comunicazione Modbus TCP/IP di serie.
- Controllo di PILOT PARC SLAVE:
- Il PILOT 1 > 25A può controllare da 1 a 3 PILOT qualsiasi calibro.
- I PILOT 2 possono comandare da 1 a 6 PILOT qualsiasi calibro.
PILOT controllabile da CMSI:
- Ingresso telecomando di sicurezza da segnale in tensione 24 o 48Vdc emesso dal CMSI.
- Report sulle informazioni di attesa e di sicurezza per il CMSI.
PILOT PARCO SCHIAVO:
- Box dedicato ad un comando al MASTER: caso d'uso = vedere tabelle di assistenza alla selezione nelle pagine seguenti.
- Protezione magnetica contro il cortocircuito: mediante fusibili di tipo aM integrati per taglie da 32 a 225A; a carico dell'installatore per i rating 9, 18 e 25A.
|
Formato |
A |
B |
C |
D |
E |
|
1 |
362 |
254 |
200 |
371 |
239 |
|
2 |
570 |
380 |
175 |
600 |
355 |
|
3 |
600 |
300 |
235 |
550 |
216 |
|
4 |
600 |
500 |
300 |
640 |
456 |
|
5 |
700 |
500 |
300 |
740 |
456 |
|
6 |
800 |
600 |
350 |
840 |
556 |
|
7 |
1000 |
600 |
350 |
1040 |
556 |
|
8 |
1000 |
800 |
350 |
1040 |
756 |
