OUVRAGE

Aperture di facciata

Pannello coibentato

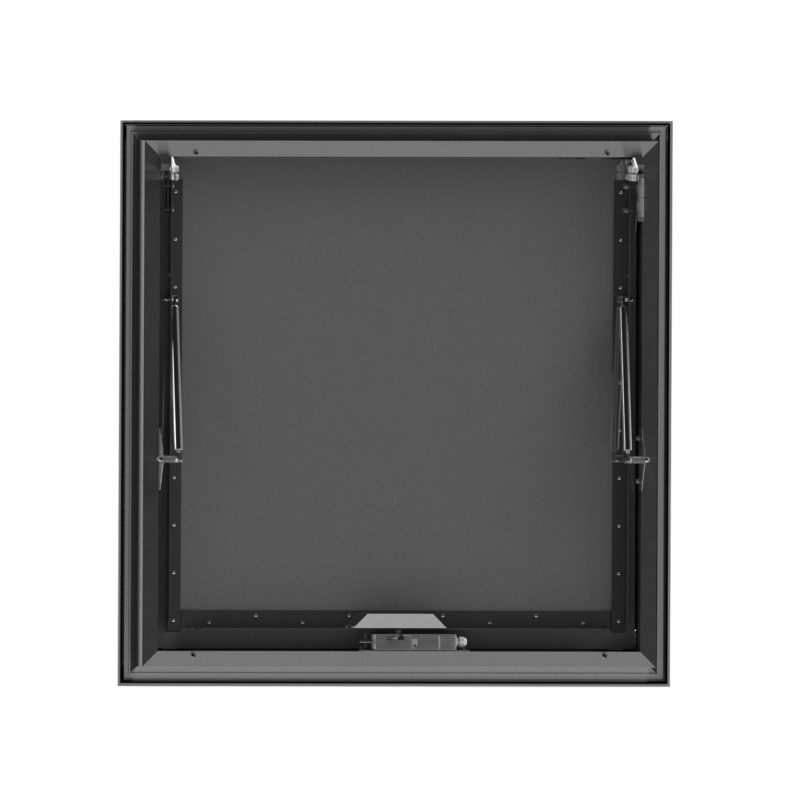

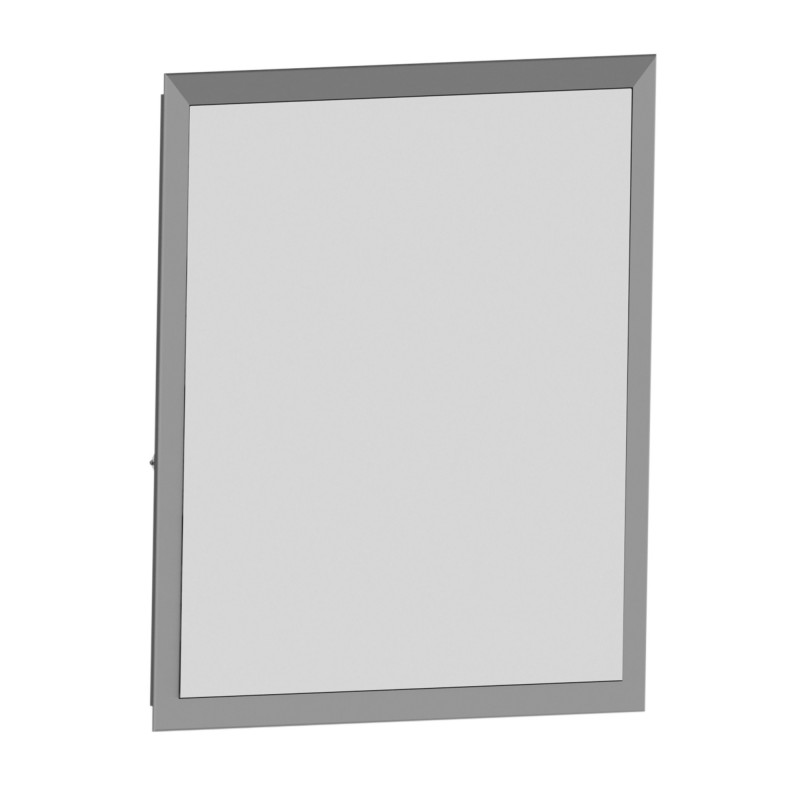

LAVORO Visualizza ingrandito

OUVRAGE

Aperture di facciata


Pannello coibentato

  • Estetica pulita, finitura standard RAL 9006
  • Buona tenuta all'aria e all'acqua
  • Isolamento termico di serie
  • Stesso pretelaio delle persiane AVANTAGE / KAMOUFLAGE
  • Le cerniere non possono essere rimosse dall'esterno
  • Profondità ridotta
  • Colori RAL su richiesta

Applicazione
Dispositivo di sicurezza azionato a distanza (ASD) da montare sulla facciata verticale esterna di un edificio:
- Destinato all'immissione di aria fresca nella ventilazione a basso livello (VB) in ERP, alloggi collettivi (locali, vani scala e circolazione) e IGH.
- Conforme alla norma NFS 61937-8 (300 cicli).
- Chiuso in posizione di standby e aperto in caso di incendio.
Non utilizzabile per la ventilazione o l'estrazione di calore e fumo (VH).
  • Descrizione

  • Dimensioni

  • Documentazione

  • Prezzo pubblico

  • Software

  • Riferimenti

Versione termoisolante di serie.
Dimensioni LxH: da 350x385 a 1100x1105 mm.
Superficie libera fino a 107,4 dm².
Innesco elettromagnetico tramite emissione a 24Vdc o 48Vdc o bobina di interruzione.
Contatti di inizio/fine unipolari (FDCU) o bipolari (FDCB) montati in fabbrica.
Ripristino manuale tramite maniglia.
Le griglie di rivestimento interno: GDOF, GDOA, GDOC permettono di avere un'estetica omogenea con le griglie di rivestimento delle persiane della gamma AVANTAGE.

Costruzione
  • Telaio realizzato in profilo di alluminio colore RAL 9006.
  • Pannello di tamponamento in XPS (polistirene estruso) di spessore 18 mm, racchiuso tra 2 fogli di alluminio di spessore 1 mm.
  • Apertura anta: “a ribalta esterna” con le cerniere verso l'alto.
  • Articolazione del pannello realizzata tramite due cerniere in acciaio invisibili dall'esterno.
  • Apertura facciata con pannello coibentato mantenuto in posizione di attesa da bobina elettromagnetica.
  • Apertura tramite molla oleopneumatica dell'anta e mantenimento della posizione di sicurezza.

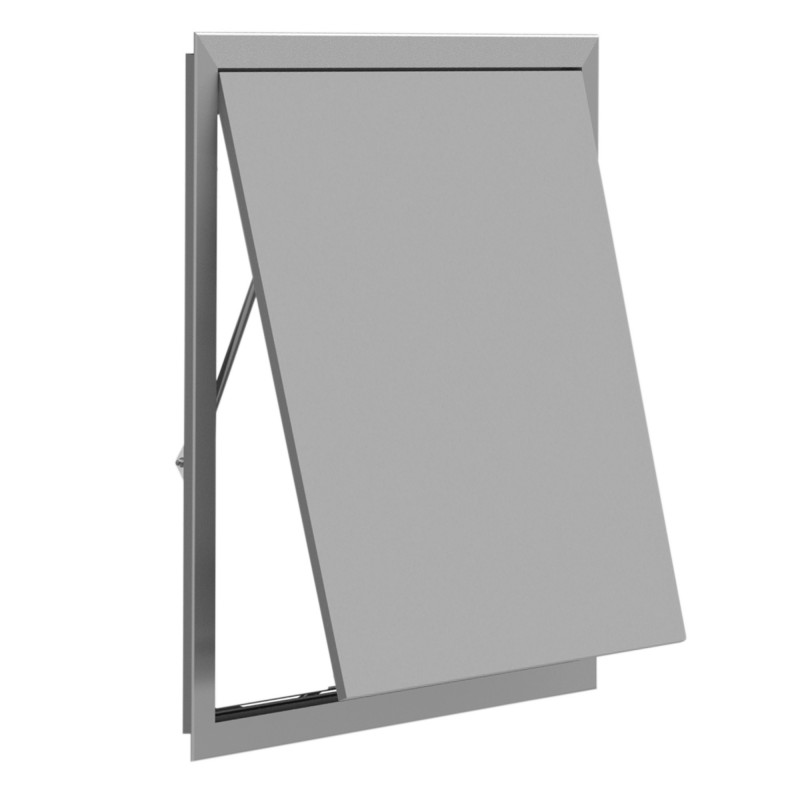

  • L'anta si apre con un angolo di circa 60°.
  • Ripristino manuale tramite maniglia.
  • Contatto di posizione di inizio e fine corsa unipolare (FDCU) o bipolare (FDCB).
  • Colori RAL specifici disponibili su richiesta.

Facilità
  • Montaggio nella parte inferiore (VB).
  • Si consiglia vivamente l'uso del pre-telaio.
  • Installazione solo con apertura orizzontale del pannello.

Le aperture codificate nel PREZZO non hanno opzione
  • L'ordine dovrà essere accompagnato da:
    • Una bobina trigger da 24 o 48 V con emissione o interruzione: scelta tra VD24 o VM24 o VD48 o VM48.
    • Contatto di posizione di fine e inizio corsa unipolare o bipolare: opzione FDCU o FDCB.

Griglia di rivestimento GDOF, GDOA, GDOC
  • Dimensioni LxH: da 350x385 a 1100x1105 mm.
  • Superficie libera maggiore di 90%.
  • GDOF : Griglia a nucleo fisso – saldata al telaio.
  • GDOA : Griglia centrale rimovibile – sistema a molle (per dimensioni h>625mm -> GDOC).
  • GDOC : Griglia centrale rimovibile - sistema a molla con chiusura di sicurezza quadrata pompiere.
  • Finitura verniciata colore RAL: contattateci.
  • Telaio dalle forme arrotondate e aletta in alluminio anodizzato colore naturale.
  • Fissaggio della cornice della griglia direttamente alla parete in muratura tramite 4 viti (Ø3,5 mm) non fornite. I fori di montaggio si trovano sul ritorno pieghevole interno.
  • Alette con profilo arrotondato inclinate a 45° - aggraffate su tubi in alluminio nella parte posteriore della griglia.
  • Stesso design delle griglie di rivestimento GFAV-GAAV-GPAV
Sezione verticale



Sezione verticale con griglia di copertura tipo GDOF, GDOA, GDOC




Sezione orizzontale



Dimensioni complessive
Lunghezza totale Altezza totale
lht =L+84 Hht = H+84


Apertura del pannello



Altezza (mm) Corsa d (mm)
385 306
415 332
445 358
475 384
505 410
535 436
565 462
595 488
625 514
655 540
685 566
715 592
745 618
775 644
805 670
835 696
865 722
895 748
925 774
955 800
985 826
1015 852
1045 878
1075 904
1105 930


Prenotazione senza cornice di tenuta

(H+5mm a 15mm) x (L+5mm a 15mm)
