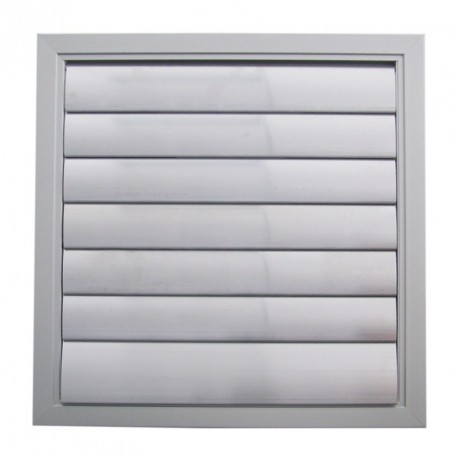

VSFP - VSFI

Volets de surpression

Muraux

VSFP - VSFI Agrandir l'image

VSFP - VSFI

Volets de surpression


Muraux

  • Construction soignée
  • Très bonne étanchéité
  • Joints sur ventelles, paliers en nylon
  • Modèles grilles + volets combinés

Application
Montage en paroi, façade, mur.
Ouverture sur l’extérieur (VSFP) pour l’extraction ou ouverture vers l’intérieur (VSFI) pour l’introduction d'air.
S’ouvre et se ferme automatiquement en fonction de la pression afin d’éviter les courants d’air indésirables (fonction antiretour).
Protection pare-pluie et antivision sur les modèles GE.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

4 modèles :

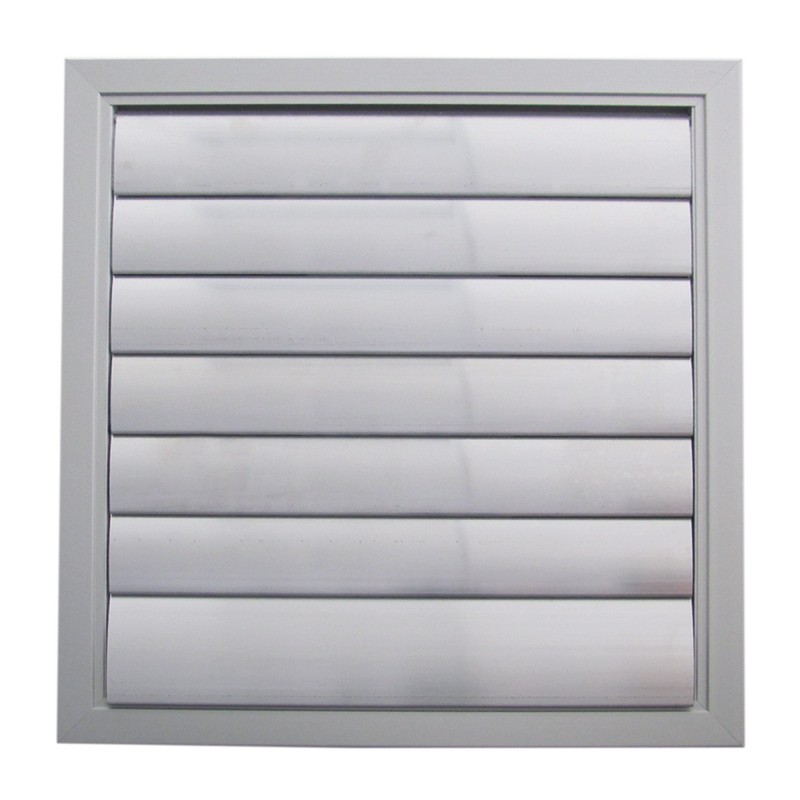

  • VSFP : volet simple extraction.
  • VSFP-GE : volet + grille extérieure extraction.

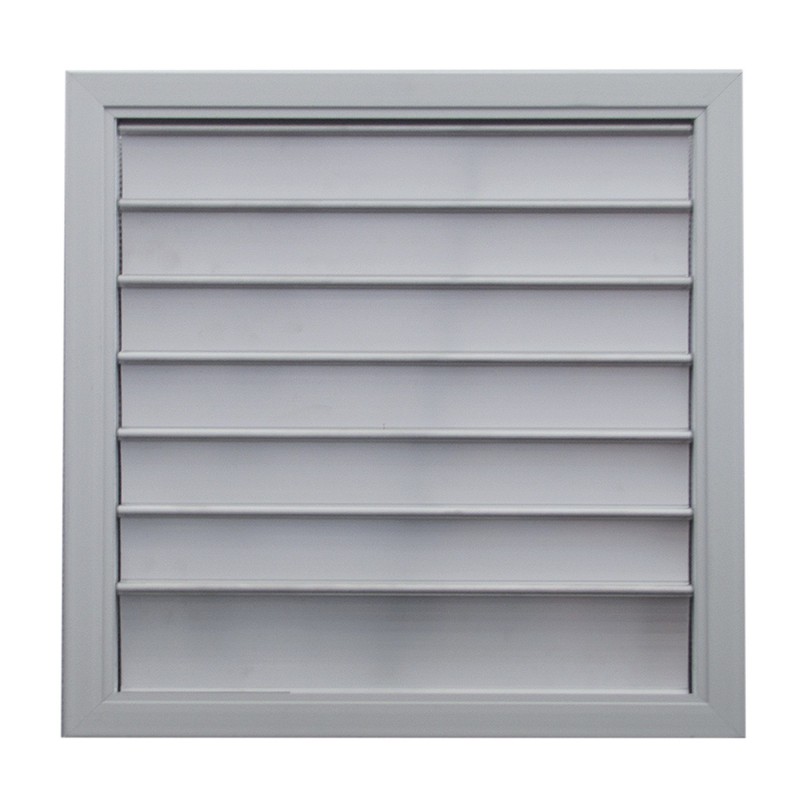

  • VSFI : volet simple introduction.
  • VSFI-GE : volet + grille extérieure introduction.
19 tailles standard :
  • Largeur 200 mm jusqu’à 800 mm par pas de 100 mm.
  • Hauteur 200 mm jusqu’à 600 mm par pas de 100 mm.

Description
  • Cadre en aluminium anodisé largeur 25 mm avec bord arrondi.
  • Ailettes en aluminium équipées de joints acoustiques.
  • Lamelles tournant librement et reposant sur des paliers en nylon.
  • Distance entre lamelles 50 mm.

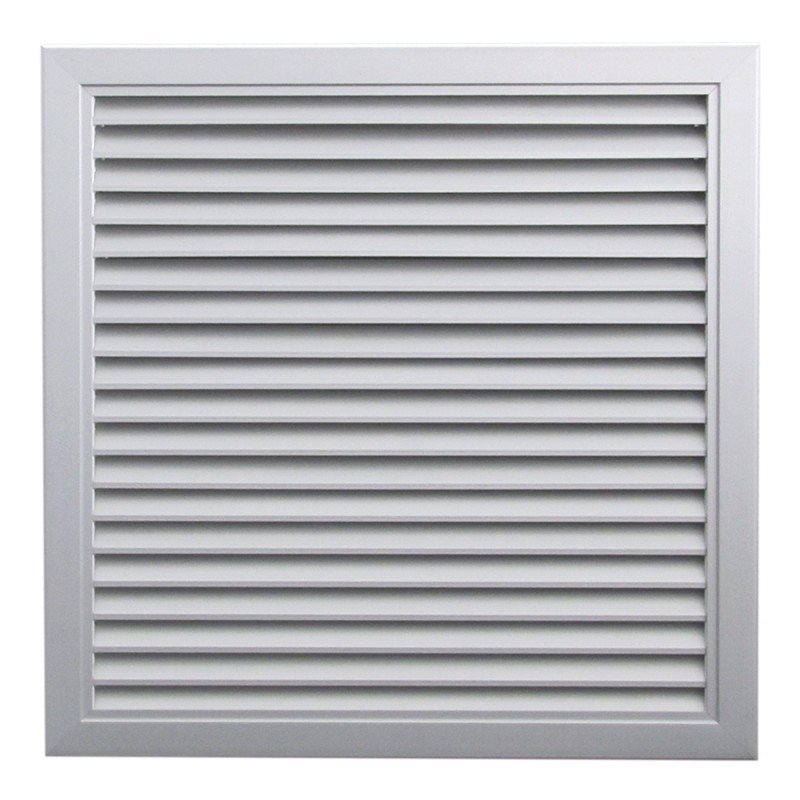

  • Sur modèles VSFP-GE et VSFI-GE : volet + grille extérieure en aluminium anodisé, à ailettes fixes (pas de 20 mm inclinées à 45°).
  • Autres dimensions, finition teinte RAL : nous consulter.
VSFP - Extraction - Volet seul

VSFP-dim

Mini Maxi Pas
L 200 800 50
H 200 600 50

VSFI - Introduction - Volet seul

VSFI-dim

Mini Maxi Pas
L 200 800 50
H 200 600 50


VSFP GE - Extraction - Volet + grille

VSFP-GE-dim

Mini Maxi Pas
L 200 800 50
H 200 600 50


VSFI-GE - Introduction - Volet + grille

VSFI-GE-dim

Mini Maxi Pas
L 200 800 50
H 200 600 50

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

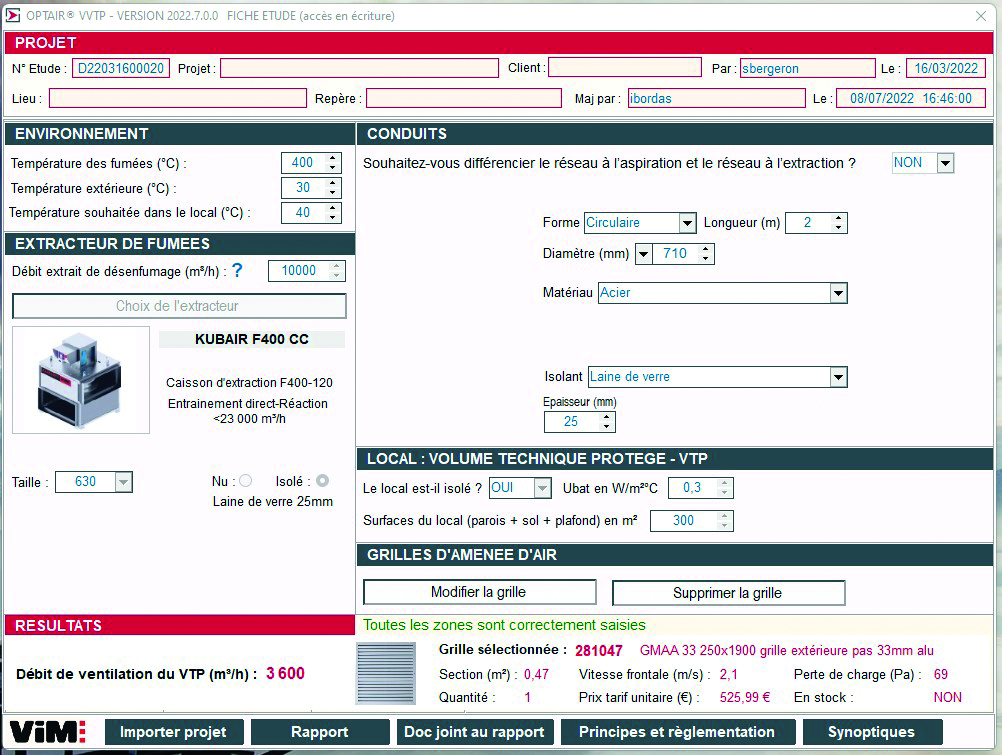

OPTAIR VVTP
Télécharger OPTAIR VVTP Média verrouillé
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr
VMC DESENFUMAGE

Calcul du débit de Ventilation d'un Volume Technique Protégé

  • Calcul en fonction du débit de désenfumage, de l’extracteur installé, du réseau de conduit et des caractéristiques du local.
  • Facilite l'optimisation des débits en jouant sur les différents paramètres
  • Sélection des grilles ou volets d’amenée d’air.
  • Fiches techniques récapitulatives.
