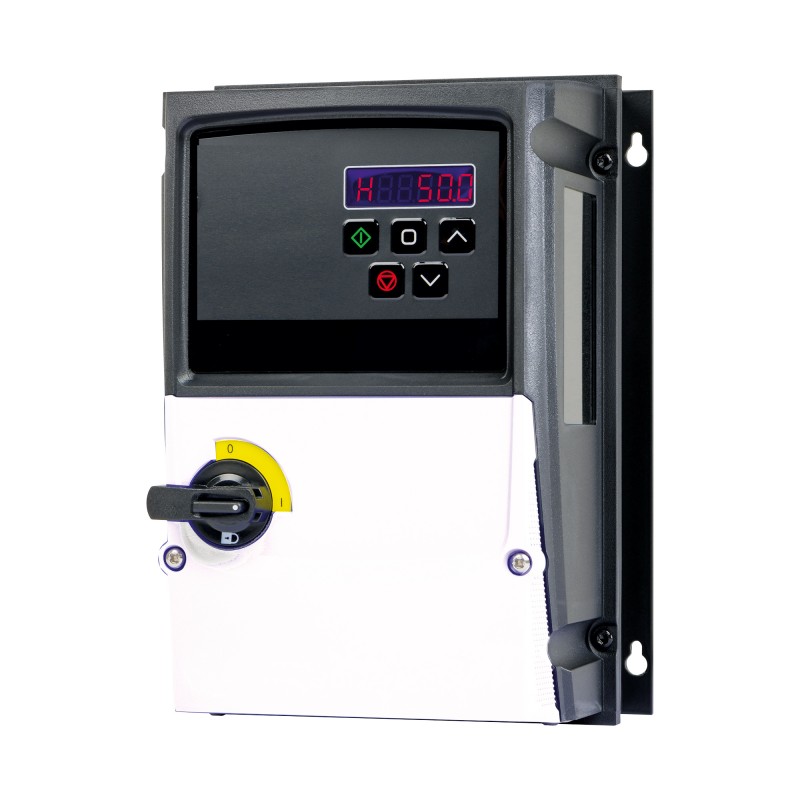

VFIK

Variateurs de fréquence

Standards IP55 / 66

Alimentation 230V monophasé ou 400V triphasé
Filtre RFI intégré et déconnectable
Commandes en façade
Pilotable par un signal de commande externe
Asservissement électrovanne gaz
Version interrupteur de proximité intégré

Applications :
Pilote graduellement de 15Hz à 50Hz la vitesse d’un moteur asynchrone 1 vitesse triphasé 230/400V ou 400/690V.
Modulation automatique des débits à l’aide d’un capteur externe type sonde de température, d’hygrométrie, CO2, COV, QAI et capteur de présence.
Pilotage d’un ventilateur en pression constante avec ajout du régulateur externe VCHV.
Environnement d’utilisation -20 à +40°C.

Commander en ligne

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Alimentation variateur 230V monophasé, sortie tri 230V :

4 modèles de 0.37 à 2.2 kW.

Alimentation variateur 400V triphasé, sortie tri 400V :

16 modèles de 0.75 à 90 kW.

Interrupteur de proximité intégré disponible sur la gamme Mono et Tri jusqu’à 22 kW inclus.

Description :

Variateur de fréquence pour moteur asynchrone triphasé à cage.
VFIK Mono : alimentation variateur monophasé 230V 50/60Hz + terre, sortie moteur triphasé 230V.
VFIK Tri : alimentation variateur triphasé 400V 50/60Hz + terre, sortie moteur triphasé 400V.
Marche/arrêt + réglage fréquence de sortie par commande en façade.
Option commande déportée pour pilotage depuis un autre local.
Afficheur en façade : accès aux paramètres et indication des états et défauts.
Entrées et sorties configurables :
- 1 entrée analogique : signal 0-10Vdc, ou 4-20mA.
- 1 sortie analogique : signal 0-10Vdc, ou 4-20mA.
- Entrées logiques programmables (marche/arrêt, marche forcée vitesse prédéfinie).
- Sortie relais programmable (défaut détecté, marche active, pilotage électrovanne gaz) : contact sec à fermeture, pouvoir de coupure maxi = 5A (résistif) sous 250Vac/30Vdc - 1A (cos φ=0.5) sous 250Vac.
- Sorties pour alimenter un potentiomètre (10Vdc/10mA) ou une sonde (24Vdc/100mA) déportés.
Régulateur PI intégré.
Protection contre les surcharges et les court-circuits intégrée (paramétrable).
Compatible tous régimes de neutre TT, TN et IT, filtre RFI/CEM intégré déconnectable.
IP66 jusqu’à 22 kW inclus, IP55 de 30 à 90 kW.
Communicant Modbus RTU RS485.
3 presse-étoupes fournis montés dont un M25 multi-passages.
Niveau de rendement IE2 permettant de répondre au règlement ERP Moteurs électriques et Variateurs de vitesse n°1781/2019 applicable depuis le 01/07/2021.
