> Produits   >>>>TCRH/V ECOWATT® - TCRH/V ECOWATT® PR

TCRH/V ECOWATT® - TCRH/V ECOWATT® PR

Tourelles

Centrifuges - Réaction - ECM < 1200m3/h

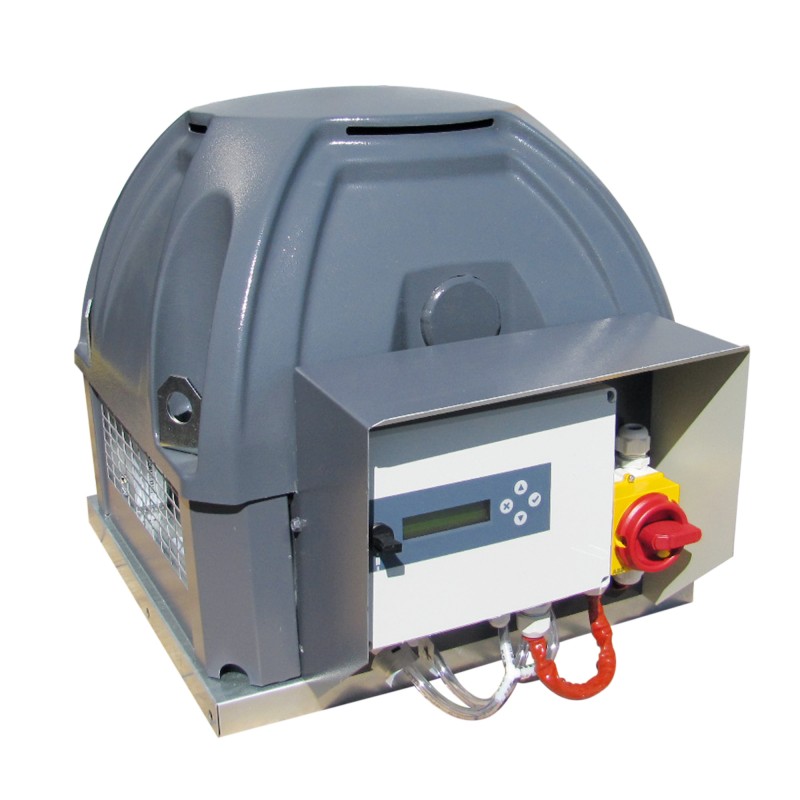

TCRH ECOWATT® PR Agrandir l'image

TCRH/V ECOWATT® - TCRH/V ECOWATT® PR

Tourelles


Centrifuges - Réaction - ECM < 1200m3/h

PIC-ERP-conforme-01.jpg Conforme ErP 2018 - Moteur EC variable
PIC-ATEC-GTC-MODBUS.jpg OPTAIR RT Conso

  • Moteur ECM basse consommation
  • Potentiomètre intégré : TCRH-V ECOWATT®
  • Fonctionnement COP, CAV, VAV : TCRH-V ECOWATT® PR
  • Communiquant Modbus : TCRH-V ECOWATT® PR
Applications :
Extraction d’air.
Installation en extérieur.
Reprise d’air en locaux tertiaires.
Bâtiments tertiaires

Bâtiments tertiaires

Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débit : jusqu'à 1 200m3/h
Taille : 225

Version standard :
  • Avec INTZ ou avec INTZ + BDEZ.
  • TCRH ECOWATT® : rejet horizontal.
  • TCRV ECOWATT® : rejet vertical.

Version régulée :
  • Avec RMEC + INTZ.
  • TCRH ECOWATT® PR : rejet horizontal.
  • TCRV ECOWATT® PR : rejet vertical.
  • Turbine à réaction haute performance en acier galvanisé.
  • Pavillon d’aspiration optimisé.
  • Accouplement direct sur l’arbre moteur.
  • Platine, bras et support moteur en acier galvanisé Z275.
  • 4 pattes de levage.
  • Enjoliveurs de bras, grilles de protection en tôle d’acier zingué prélaquée, gris 7024. Mailles conformes à la norme NF EN ISO 12499.
  • Calotte en ABS PMMA gris RAL 7024.
  • Version rejet vertical : ajout de déflecteurs en tôle prélaquée RAL 7024 livrés montés d’usine.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position.
  • BDEZ : dépressostat monté, raccordement aéraulique, réglé d’usine à 80 Pa uniquement sur version TCRH-TCRV ECOWATT®.
  • TCRH ECOWATT® : rejet horizontal sur 2, 3, 4 côtés (avec POPM).
  • TCRV ECOWATT® : rejet vertical sur 2, 3, 4 côtés (avec POPM).
  • TCRH ECOWATT® PR : rejet horizontal sur 2 ou 3 côtés (avec POPM).
  • TCRV ECOWATT® PR : rejet vertical sur 2 ou 3 côtés (avec POPM).

Motorisation :
  • Moteur à commutation électronique (ECM) :
    • IP 44, classe B monophasé, 230V 50Hz.
  • Protection thermique gérée par électronique.

Régulation RMEC : TCRH-TCRV ECOWATT® PR
  • Fonctionnement en COP (pression constante), CAV (débit constant) ou VAV (débit variable).
  • Coffret de régulation, IP55, monté et câblé d’usine.
  • Afficheur LCD rétro-éclairé, avec touches de fonction en façade, télécommande déportée en option.
  • Affichage en clair de la mesure (pression, débit) et de la consigne réglée.
  • Signalisation du défaut de ventilation intégré : contact sec disponible sur le bornier du RMEC (pouvoir de coupure sous 230Vac : 3A résistif).
  • Communication ModBus RTU de série.
Sélection ventilateurs standards

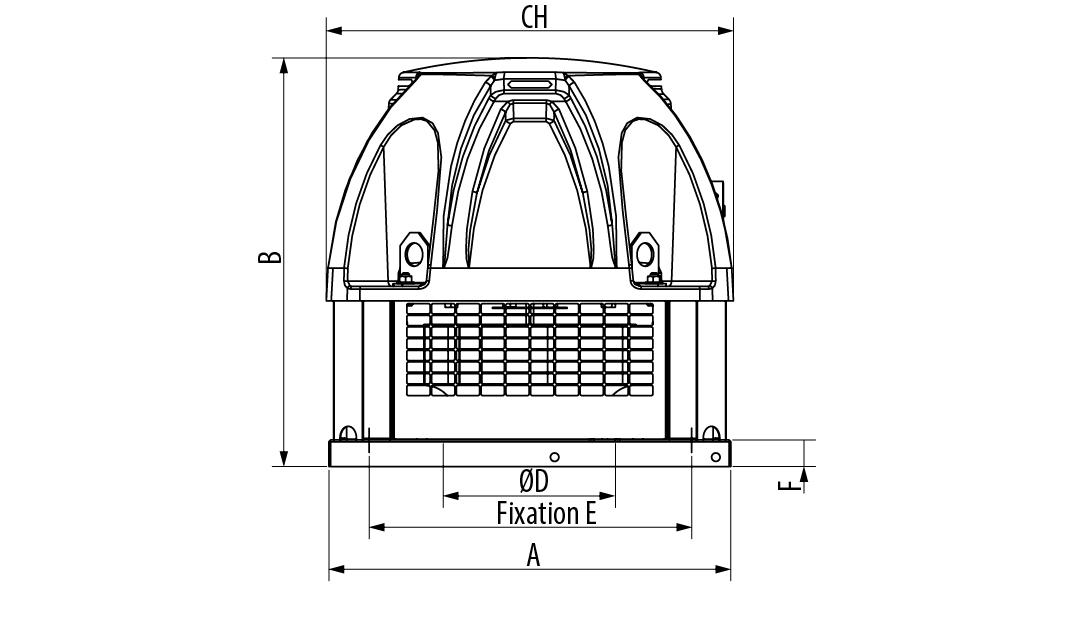

TCRH ECOWATT®

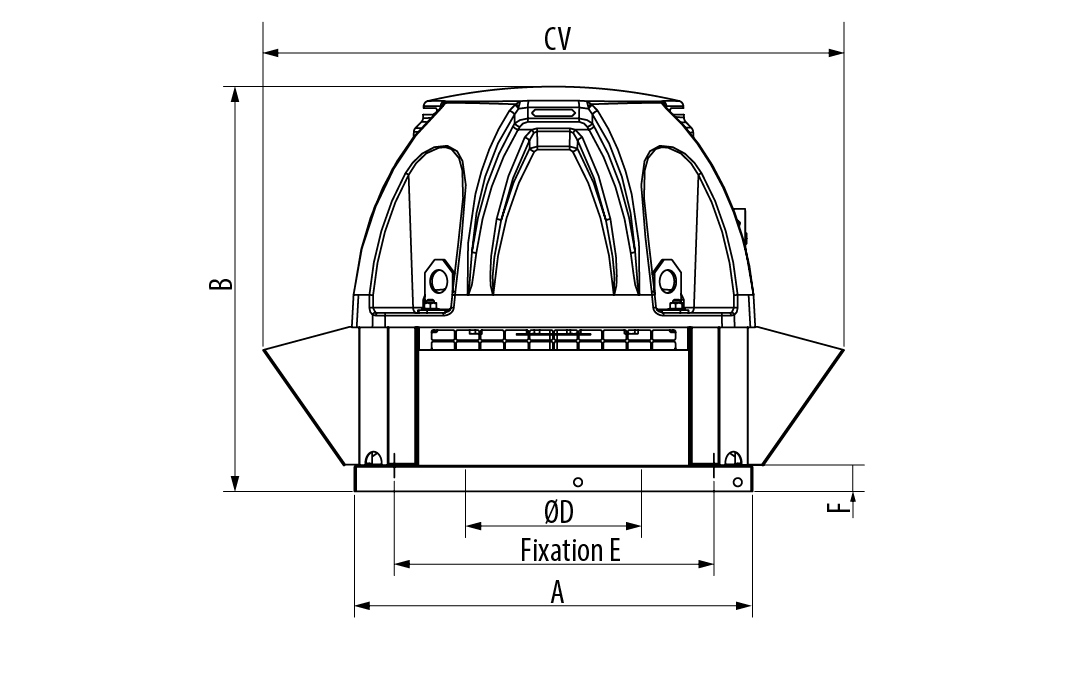

TCRV ECOWATT®


TCRH ECOWATT® PR

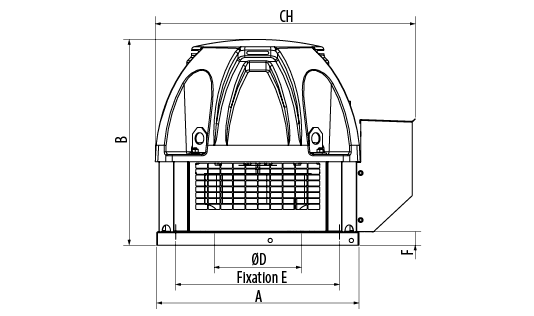

TCRH-ECOWATT-PR-dim

TCRV ECOWATT® PR

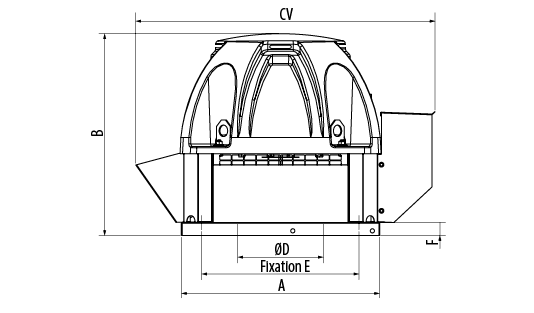

TCRV-ECOWATT-PR-dim

Modèle A B CH CV D E F Poids H (kg) Poids V (kg)
TCRH-V ECOWATT® 430 437 436 628 185 344 30 18 19
TCRH-V ECOWATT® 567 663

Fermer Ouvrir Caractéristiques détaillées
