CRHB/T-CRVB/T N ECOWATT® - CRHB/T-CRVB/T N ECOWATT® PLUS
Tourelles
Centrifuges - Reaction - ECM < 14000 m3/h
Agrandir l'image
CRHB/T-CRVB/T N ECOWATT® - CRHB/T-CRVB/T N ECOWATT® PLUS
Nouveau produit
 |
Conforme ErP 2018 UVNR - Moteur EC variable |
||||
 |
 |
 |
 |
 |
|
- Tourelle compacte faible hauteur
- Rejet horizontal ou vertical
- Moteur mono ECM basse consommation
- Version régulée en VAV, COP, CAV
- Interrupteur monté
Application
Extraction générale air vicié.
Température du flux d'air : -20°C à +40°C.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Débits de 100 à 14 000 m3/h.
4 gammes :
Tailles 250 à 355
Tailles 400 à 630
Sélection ventilateurs techniques
4 gammes :

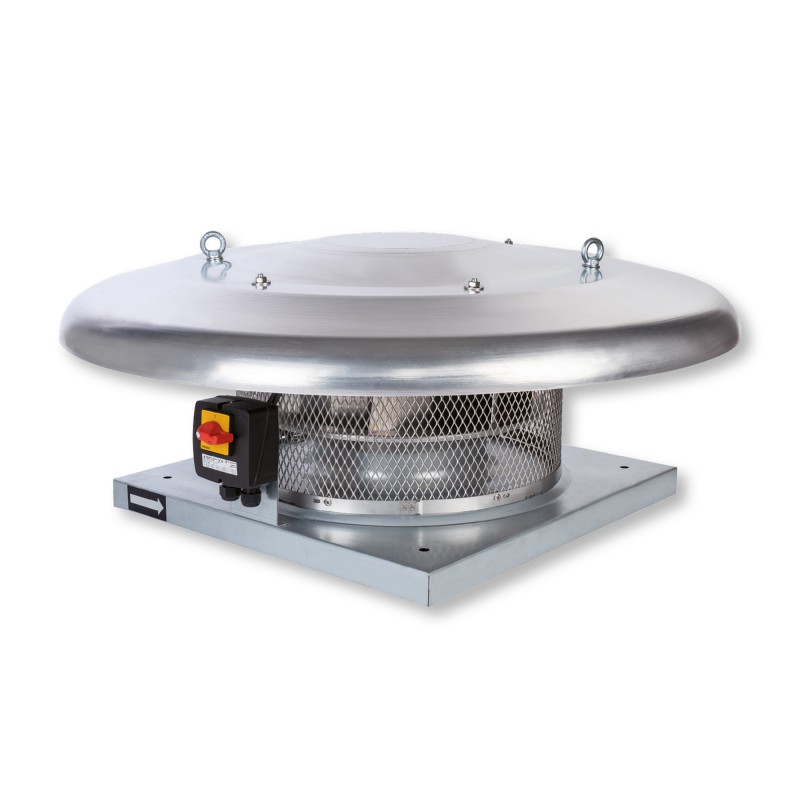

- CRHB/T N ECOWATT® : rejet horizontal sans régulation.

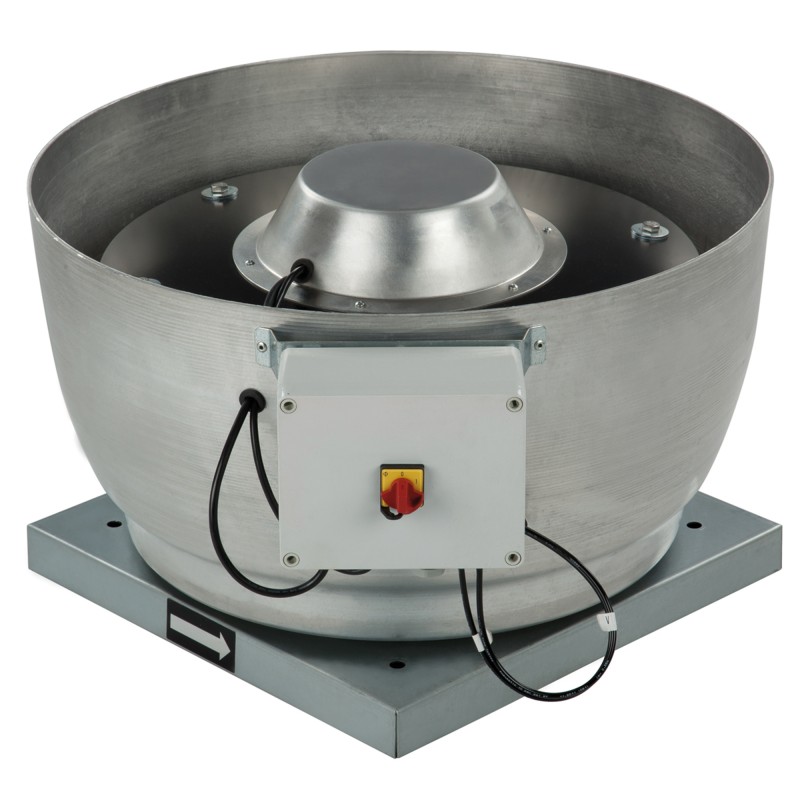

- CRVB/T N ECOWATT® : rejet vertical sans régulation.
- CRHB/T N ECOWATT® PLUS : rejet horizontal avec régulation.
- CRVB/T N ECOWATT® PLUS : rejet vertical avec régulation.
- Monophasé : CRHB N - CRVB N ECOWATT® / PLUS
- Triphasé : CRHT N - CRVT N ECOWATT® / PLUS
- Roue à réaction.
- Platine d’aspiration en tôle d’acier galvanisé.
- Grillage de protection anti-volatiles.
- Calotte en acier galvanisé et aluminium.
- Moteur ECM à rotor extérieur :
- Mono 230 V ± 10% / 50-60 Hz, IP44 avec protection thermique.
- Tri 400 V ± 10% / 50-60 Hz, IP54 avec protection thermique.
- Interrupteur de proximité marche-arrêt intégré.
- Vitesse réglable soit par le potentiomètre placé dans la boite à bornes, soit par un contrôle externe type REB ECOWATT®.
- Entrée analogique dans la boite à bornes pour piloter la tourelle par un signal 0-10V.
Tailles 250 à 355
- Mode en pression constante COP préréglé à 100Pa
- Vitesse minimale ventilateur 0-50%, maximale 50-100%.
- Position "nuit" réglable entre 25 et 100% de la pression en grande vitesse.
- Mode en débit constant CAV
- Vitesse minimale ventilateur 0-50%, maximale 50-100%.
- Position "nuit" réglable entre 50 et 100% du débit de la grande vitesse.
- Mode proportionnel VAV
- 2 Entrées analogiques 0-10V ou 4-20mA.
- Régulation en fonction du paramètre ayant la demande maxi.
- Vitesse minimale ventilateur 0-50%, maximale 50-100%.
- Relais d’alarme avec sortie sur bornier.
- Mode PV-GV
- En fonction de la position du contact raccordé sur l’entrée digitale, le ventilateur fonctionne en GV ou en PV.
- Vitesse minimale ventilateur 0-50%, maximale 50-100%.
- Permet d’accéder à toutes les fonctionnalités de la régulation. Il faut au moins une commande sur le chantier pour paramétrer les régulateurs.
- Connexion possible jusqu’à 32 unités pilotables avec une seule commande à distance.
- 2 entrées analogiques, 0-10V ou 4-20mA.
- 1 entrée digitale (Position "nuit" – Mode mini-maxi).
- Pour programmer jusqu'à 3 périodes quotidiennes (480 min maxi) et leurs consignes (% vitesse maxi), et une période de vacances et sa consigne (% vitesse maxi).
Tailles 400 à 630
- Le système électronique intégré permet de de configurer manuellement les modes de fonctionnement:
- Pression constante COP préréglée à 100Pa
- Débit constant CAV.
- Dévit variable VAV.
- Mode PV-GV.
- Communication Modbus RTU.
- Relais marche/arrêt à distance
- Relais Boost
- Relais mode nuit
- Relais d'alarme 2 sorties.
Sélection ventilateurs techniques
CRHB-N / CRHT-N ECOWATT® / PLUS
B%20N%20ECOWATT%20-%20PLUS/CRHB-ECOWATT-dim.jpg)
CRVB-N / CRVT-N ECOWATT® / PLUS
B%20N%20ECOWATT%20-%20PLUS/CRVB-ECOWATT-dim.jpg)
| Taille | ØA | ØB | ØC | ØD | E | F | G | Poids (kg) |
| 250 | 570 | 245 | 326 | 204 | 35 | 228 | 10 | 10 |
| 280 | 640 | 330 | 435 | 228 | 40 | 273,5 | 12 | 16 |
| 315 | 895 | 450 | 560 | 257 | 40 | 324 | 12 | 18 |
| 355 | 895 | 450 | 560 | 289 | 40 | 367 | 12 | 22 |
| 400 | 1150 | 535 | 630 | 326 | 40 | 363 | 12 | 32 |
| 450 | 1150 | 535 | 630 | 367 | 40 | 397 | 12 | 35 |
| 500 | 1150 | 590 | 710 | 407 | 40 | 424 | 14 | 40 |
| 560 | 1300 | 750 | 900 | 455 | 50 | 518 | 14 | 70 |
| 630 | 1300 | 750 | 900 | 513 | 50 | 555 | 14 | 71 |
CRVB-N / CRVT-N ECOWATT® / PLUS
| Taille | ØA | ØB | ØC | ØD | E | F | G | Poids (kg) |
| 250 | 434 | 245 | 326 | 204 | 35 | 260 | 10 | 12 |
| 280 | 560 | 330 | 435 | 228 | 40 | 305 | 12 | 18 |
| 315 | 754 | 450 | 560 | 257 | 40 | 395 | 12 | 20 |
| 355 | 754 | 450 | 560 | 289 | 40 | 395 | 12 | 25 |
| 400 | 857 | 535 | 630 | 326 | 40 | 459 | 12 | 34 |
| 450 | 857 | 535 | 630 | 367 | 40 | 459 | 12 | 37 |
| 500 | 950 | 590 | 710 | 407 | 40 | 530 | 14 | 44 |
| 560 | 1216 | 750 | 900 | 455 | 50 | 581 | 14 | 73 |
| 630 | 1216 | 750 | 900 | 513 | 50 | 581 | 14 | 74 |
| ECOWATT® | ECOWATT® PLUS | |||||
| Taille | H | I | J | H | I | J |
| 250 | 100 | 74 | 100 | 136 | 92 | 136 |
| 280-355 | 100 | 74 | 100 | 171 | 92 | 136 |
| 400-630 | 100 | 74 | 100 | 190 | 110 | 170 |
