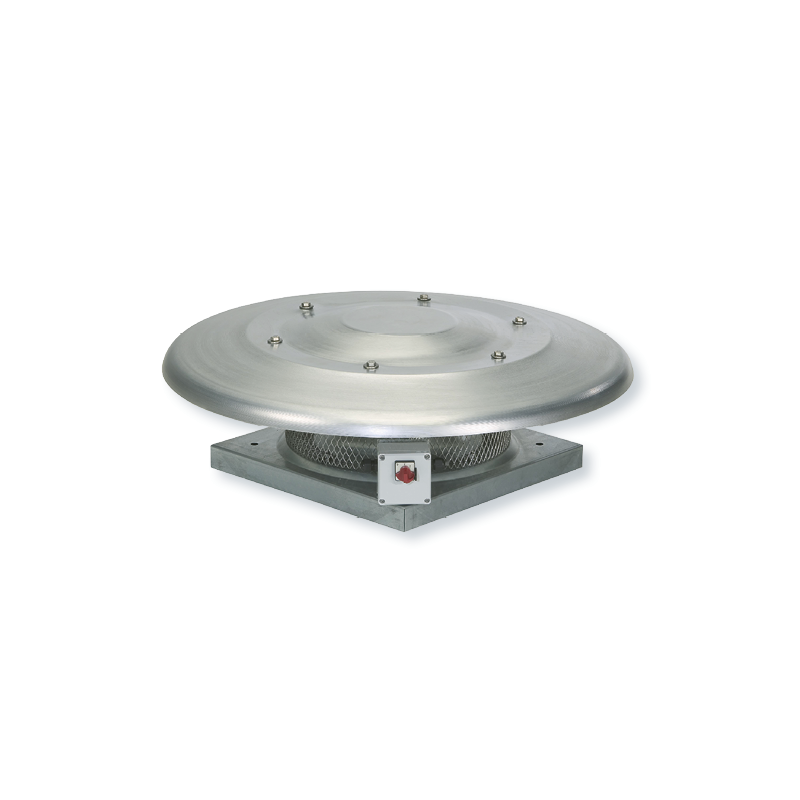

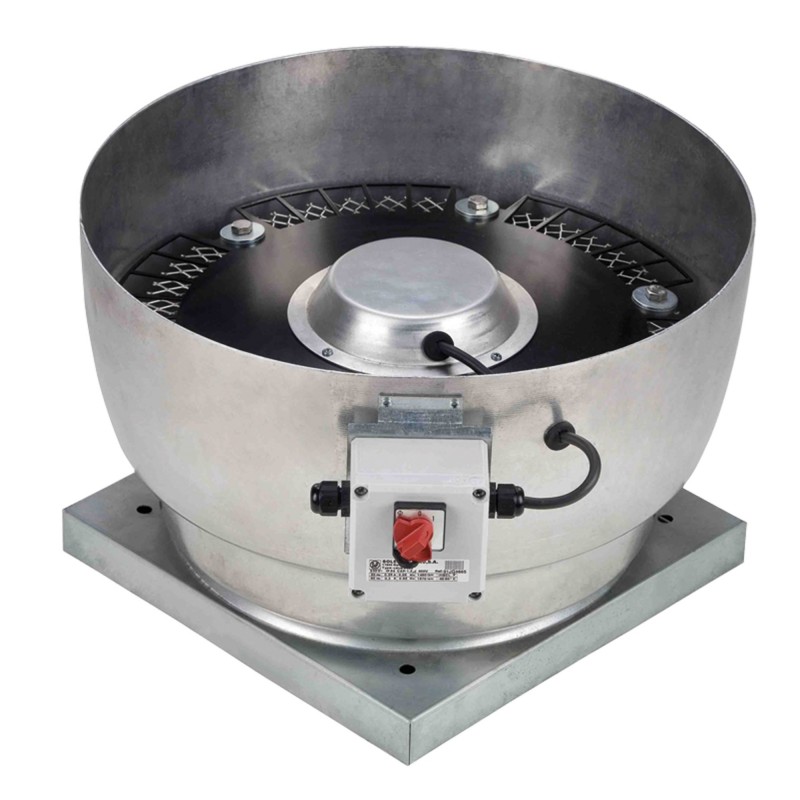

CRHB/T N - CRVB/T N
Tourelles
Centrifuges - Réaction < 13400 m3/h
Agrandir l'image
CRHB/T N - CRVB/T N
Nouveau produit
 |
Conforme ErP 2018 UVNR |
 |
- Tourelle compacte faible hauteur
- Rejet horizontal ou vertical
- Interrupteur de proximité monté et câblé
- Moteur à rotor extérieur
- Compatible variateur de tension ou fréquence
Application
Extraction générale air vicié.
Température du flux d’air de -40°C jusqu’à +70°C selon moteur.
CAO/BIM
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Débits : 100 à 13 400 m3/h.
CRHB N - CRHT N : rejet horizontal.
CRVB N - CRVT N : rejet vertical.
2 types d’alimentation :
Construction
Sélection ventilateurs techniques
CRHB N - CRHT N : rejet horizontal.
CRVB N - CRVT N : rejet vertical.
2 types d’alimentation :
- Monophasé : CRHB N - CRVB N.
- Triphasé : CRHT N - CRVT N.
Construction
- Turbine centrifuge à réaction et haut rendement, fabriquée en plastique injecté noir haute résistance (225 et 250) ou en tôle d’aluminium (de 280 à 630).
- Platine d’aspiration en tôle d’acier galvanisé.
- Grillage de protection anti-volatiles en acier.
- Interrupteur de proximité marche/arrêt IP 55.
- Calotte en tôle d’aluminium repoussée.
- Hauteur de tourelle réduite grâce à sa motorisation à rotor extérieur.
- Moteur AC à rotor extérieur 1 vitesse :
- 2, 4, ou 6 pôles.
- IP54, classe F.
- Protection thermique intégrée sonde PTO.
- Monophasé 230V 50/60Hz ou 230V 50Hz suivant modèle.
- Triphasé 230/400V 50/60Hz ou 230/400V 50Hz suivant modèle.
- Moteurs triphasés compatibles avec la variation de tension et de fréquence, sauf modèles 4 pôles tailles 450 et 560.
- Moteurs monophasés compatibles avec la variation de tension.
- Interrupteur de proximité IP55 marche-arrêt monté et câblé.
Sélection ventilateurs techniques

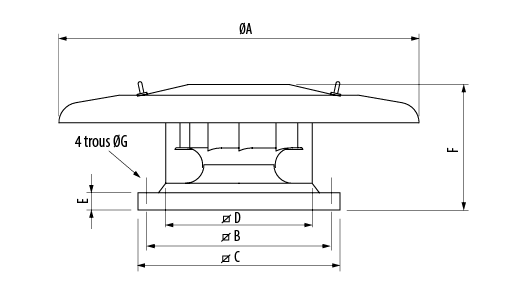

CRHB/T N
*4P/6P
CRVB/T N
|
Modèle |
ØA |
B |
C |
ØD |
E |
F |
ØG |
|
225 N |
570 |
245 |
326 |
183 |
35 |
209 |
10 |
|
250 N |
570 |
245 |
326 |
204 |
35 |
209 |
10 |
|
280 N |
640 |
330 |
435 |
228 |
40 |
274 |
12 |
|
315 N |
895 |
450 |
560 |
257 |
40 |
324 |
12 |
|
355 N |
895 |
450 |
560 |
289 |
40 |
349 |
12 |
|
400 N |
1150 | 535 | 630 | 326 | 40 | 363 | 12 |
|
450 N |
1150 | 535 | 630 | 367 | 40 | 409/397* | 12 |
|
500 N |
1150 | 590 | 710 | 407 | 40 | 435/424* | 14 |
| 560 N | 1150 | 750 | 900 | 455 | 40 | 486 |
14 |
|
630 N |
1150 | 750 | 900 | 513 | 40 | 548 | 14 |
*4P/6P

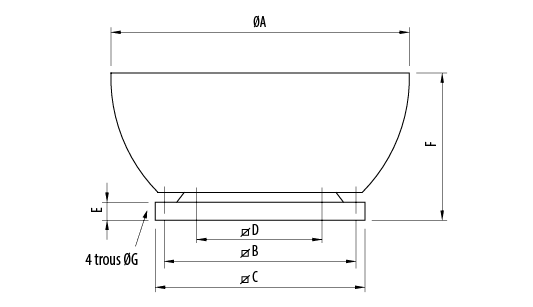

CRVB/T N
|
Modèle |
ØA |
B |
C |
ØD |
E |
F |
ØG |
|
225 N |
434 |
245 |
326 |
183 |
35 |
260 |
10 |
|
250 N |
434 |
245 |
326 |
204 |
35 |
260 |
10 |
|
280 N |
560 |
330 |
435 |
228 |
40 |
305 |
12 |
|
315 N |
754 |
450 |
560 |
257 |
40 |
395 |
12 |
|
355 N |
754 |
450 |
560 |
289 |
40 |
395 |
12 |
|
400 N |
857 | 535 | 630 | 326 | 40 | 459 | 12 |
|
450 N |
857 | 535 | 630 | 367 | 40 | 459 | 12 |
|
500 N |
950 | 590 | 710 | 407 | 40 | 530 | 14 |
|
560 N |
1216 | 750 | 900 | 455 | 40 | 580 | 14 |
|
630 N |
1216 | 750 | 900 | 513 | 40 | 580 | 14 |
