Règlementation

Contexte

La classification des filtres en fonction de leur l’efficacité est désormais évaluée par la norme NF EN ISO 16890 qui a remplacé la norme NF EN 779 depuis le 1^er juillet 2018.

Elle permet de mieux renseigner les professionnels et le grand public de la protection réelle que l’on peut attendre des filtres par rapport aux particules fines contenues dans l’air pris à l’extérieur ou à l’intérieur si l’unité disposant de filtre fonctionne en recyclage.

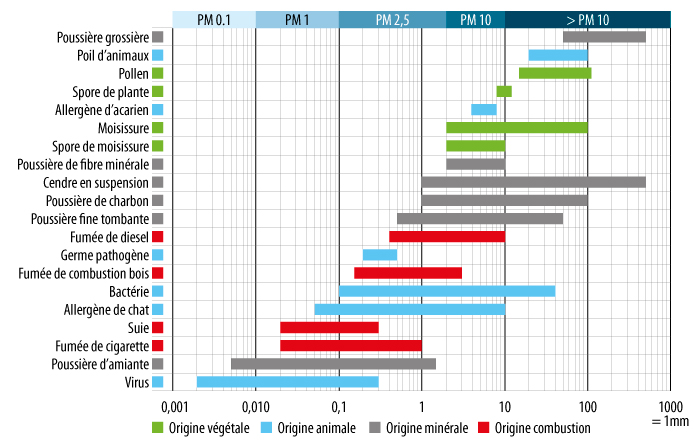

PM10	PM2,5	PM1	PM0,1
Grosses particules	Particules fines	Particules très fines	Particules ultrafines
Voies respiratoires supérieures	Voies respiratoires inférieures	Alvéoles	Sang / Corps entier

Principes de la classification

Les tests sont réalisés sur des particules dont la taille est comprise entre 0.3 et 10 µm pour définir l’efficacité -e- sur 3 groupes : PM1 (particules de 0.3 à 1 µm), PM2.5 (particules de 0.3 à 2.5 µm) et PM10 (particules de 0.3 à 10 µm)

Pour entrer dans une certaine catégorie, le filtre doit capturer au moins 50% de la taille de particule correspondante.
Si un filtre capte plus de 50% des particules PM1, il est classé comme filtre ISO ePM1.
Si un filtre capte moins de 50% des particules PM10, il est classé comme filtre ISO grossier (coarse)

• ISO ePM1 > ePM1, minimum ≥ 50%
• ISO ePM2,5 > ePM2,5, minimum ≥ 50%
• ISO ePM10 > ePM10 ≥ 50%
• ISO grossier > ePM10 ≤ 50%, classification fondée sur la captation initiale

Tableau de correspondance indicatif entre les 2 systèmes de classification EN 779 et ISO 16890 – Pas de de correspondance directe

Principes de la classification

Les filtres à air très haute efficacité et à très faible pénétration utilisés dans le domaine de la ventilation et du conditionnement d'air, ainsi que dans des procédés techniques, par exemple pour des applications relevant de la technique des salles blanches ou de l'industrie pharmaceutique, sont classés en Europe selon cette norme.

La norme définit 3 classes :

• Groupe E : filtres EPA (filtres à particules efficaces | filtres à air efficaces
• Groupe H : filtres HEPA (filtres à particules à haute efficacité | filtres à air à haute efficacité)
• Groupe U : filtres ULPA (filtres à air à ultra faible pénétration | filtres à air à très faible pénétration

Les filtres absolus bloquent au moins 85% des particules les plus pénétrantes (MPPS) dont la taille est comprise entre 0,1 et 0,3 μm.

La classification indique le pourcentage de particules MPPS retenues. Elle va de > 85% (classe E10) à > 99,999995% (classe U17).

Principes

Cette norme définit différents niveaux de qualité pour de l’air extérieur (ODA : Outdoor Air quality), les différents niveaux de qualité souhaités pour l’air intérieur au soufflage (SUP : Supply Air Quality) et les étapes de filtration d’air à suivre pour passer d’une catégorie à l’autre.

L’air extérieur (air neuf) est classé en 3 catégories, qui vont de ODA 1 où l’air est pur à l’exception de pollutions temporaires comme les pollens, jusqu’à ODA 3 où les concentrations tant de gaz que de particules sont élevées.

Les 3 catégories sont définies en fonction des concentrations des particules et des gaz comparées aux valeurs guides de l’OMS (Organisation Mondiale de la Santé).

Plus les valeurs seuils des polluants sont dépassées, plus le classement va tendre vers le classement ODA 3.

La qualité de l'air intérieur des bâtiments à occupation humaine doit prendre en compte les émissions attendues des sources intérieures (métabolisme humain, activités et processus, matériaux de construction, mobilier) et du système de ventilation lui-même afin de garantir une qualité d'air intérieur adéquate. Les catégories possibles d'air intérieur sont les suivantes :

• SUP 1 Air fourni avec une très faible concentration de particules et/ou de gaz
  • PM2,5 ≤ 10μg/m³ et PM10 ≤ 5μg/m³
  • Salles dont les exigences en matière d'hygiène sont drastiques comme les hôpitaux, entreprises pharmaceutiques, industries électroniques et optiques, salles blanches etc.

• SUP 2 Air fourni avec de faibles concentrations de particules et/ou de gaz
  • PM2,5 ≤ 5μg/m³ et PM10 ≤ 10μg/m³
  • Salles qui sont occupées de manière régulière ou permanente comme les écoles et crèches, les bureaux, hôtels, bâtiments résidentiels, salles de réunion, d'expositions et de conférences, théâtres, cinémas, salles de concert, etc.

• SUP 3 Air fourni avec des concentrations moyennes de particules et/ou de gaz
  • PM2,5 ≤ 7μg/m³ et PM10 ≤ 15μg/m³
  • Espaces avec occupation temporaire comme les entrepôts, centres commerciaux, laveries, salles de serveurs, salles de photocopieurs, etc.

• SUP 4 Air fourni avec de fortes concentrations de particules et/ou de gaz
  • PM2,5 ≤ 10μg/m³ et PM10 ≤ 20μg/m³
  • Salles avec occupation occasionnelle comme les pièces de stockage, toilettes, cages d'escalier, etc.

• SUP 5 Air fourni avec de très fortes concentrations de particules et/ou de gaz
  • PM2,5 ≤ 15μg/m³ et PM10 ≤ 30μg/m³
  • Espaces sans occupation comme les garages, centres de données, parkings sous-terrains, etc.

La norme EN 16798 définit des efficacités de filtration minimales en fonction des particules de qualité d'air extérieur et du niveau de qualité d'air intérieur visé.

Suite à ces classements, la norme définit des niveaux de filtration à mettre en oeuvre :
En 2018, les classements des filtres ont évolué grâce à l'arrivée de la norme ISO 16890 qui remplace la norme EN 779-2012.
Le 2nd tableau permet donc de proposer des équivalences à l'ancienne classification de filtres.

Un filtre classé F7 avec l'ancienne norme peut très bien être dans la catégorie ePM10, ePM2,5 ou même PM1 dans le nouveau classement, en fonction de sa performance sur ces différentes particules.

Les filtres installés dans les unités de traitement d'air utilisées pour les locaux occupés doivent être testés et classés conformément à la norme NF EN ISO 16890
La norme européenne NF EN 13053-2019 définit des exigences en matière de filtration :

• L’efficacité ISO ePM1 50% selon ISO 16890 est une exigence minimale pour l'air au soufflage
• Les pertes de charge pour le remplacement du filtre.

CTA Double Flux avec échangeur / NRVU-BVU

• Au soufflage : Filtre fin minimum ISO ePM1 50% du côté de l’entrée d’air
• A la reprise : Préfiltre minimum ISO ePM10 50% sur l’extraction d’air

CTA Simple Flux / NRVU-UVU

• Au soufflage : Filtre fin minimum ISO ePM1 50%

Recommandations d’installation des filtres

• Le premier étage de filtration doit être installé aussi près que possible de l’ouverture d’entrée d’air neuf. Des filtres « grossiers » supplémentaires sont autorisés.
• Le deuxième étage de filtration est disposé du côté de la sortie, au début du conduit d’alimentation afin de maintenir le réseau de gaines propre.
• Si le système de filtration ne dispose que d’un étage comme dans le cas d’un système d’alimentation en air, un filtre de minimum ISO ePM1 50% doit être installé.

Perte de charge finale recommandée selon la norme

La perte de charge d'une section de filtre chargée de poussière ne doit pas dépasser les valeurs indiquées dans le tableau suivant. Des pertes de charge finale plus faibles peuvent être spécifiées.
