OUVRAGE

Ouvrants de façade

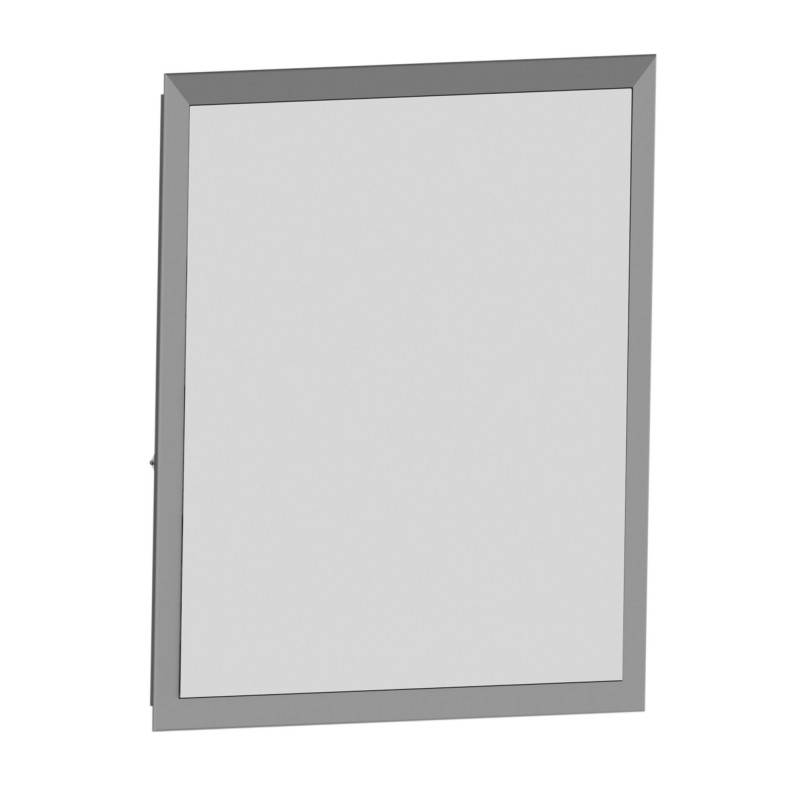

Panneau isolé

Esthétique soignée, finition standard RAL 9006
Bonne étanchéité à l'air et à l'eau
Isolation thermique en standard
Même précadre que volets AVANTAGE / KAMOUFLAGE
Paumelles indémontables de l'extérieur
Profondeur réduite
Teintes RAL sur demande

Application
Dispositif Actionnée de Sécurité (DAS) télécommandé pour un montage en façade verticale extérieure du bâtiment :

- Destiné à l’amenée d’air frais en ventilation basse (VB) en ERP, habitat collectif (locaux, cages d’escalier et circulation) et IGH.

- Conforme à la NFS 61937-8 (300 cycles).

- Fermé en position d’attente et ouvert en cas d’incendie.

Utilisation en aération et en évacuation de chaleur et de fumée (VH) proscrite.

Bâtiments résidentiels collectifs

Bâtiments tertiaires

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Version isolation thermique en standard.
Dimensions LxH : 350x385 à 1100x1105 mm.
Surface libre jusqu’à 107,4 dm².
Déclenchement électromagnétique par bobine à émission ou rupture 24Vcc ou 48Vcc.
Contacts début/ fin de course unipolaire (FDCU) ou bipolaire (FDCB) montés d’usine.
Réarmement manuel par poignée.
Les grilles d’habillage intérieures : GFOU, GAOU, GPOU permettent d’avoir une esthétique homogène avec les grilles d’habillage des volets de la gamme AVANTAGE.

Construction

Cadre réalisé en profil d’aluminium teinte RAL 9006.
Panneau de remplissage en XPS (polystyrène extrudé) épaisseur 18 mm, maintenu entre 2 feuilles d’aluminium d’épaisseur 1mm.
Ouverture du panneau : « relevant extérieur » avec les charnières vers le haut.
Articulation du panneau réalisée par deux paumelles acier invisibles de l’extérieur.

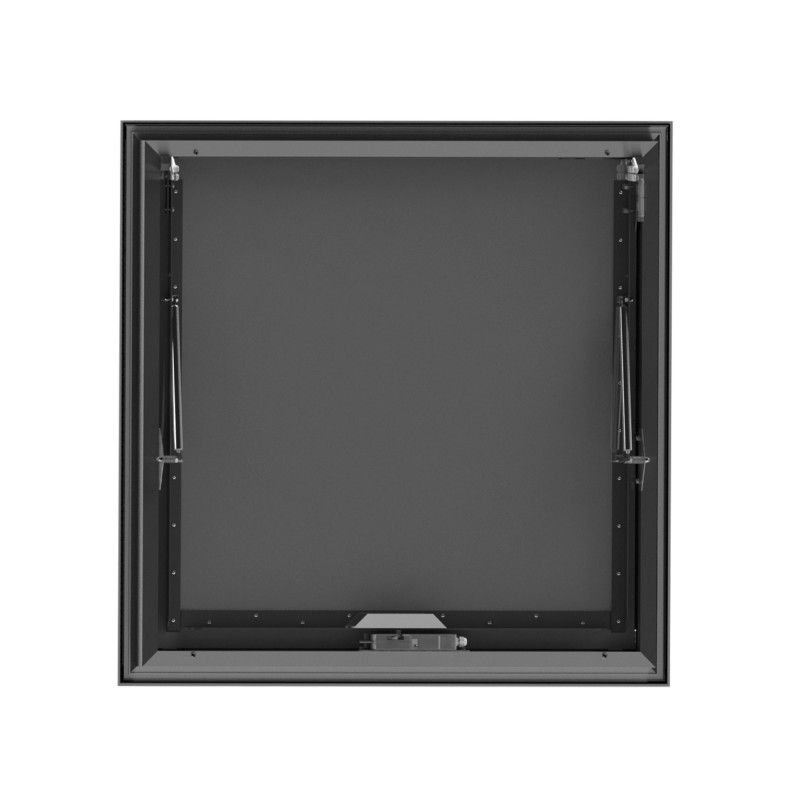

Ouvrant de façade à panneau isolé maintenu en position d’attente par bobine électromagnétique.
Ouverture par ressort oléopneumatique du vantail et maintien de la position de sécurité.

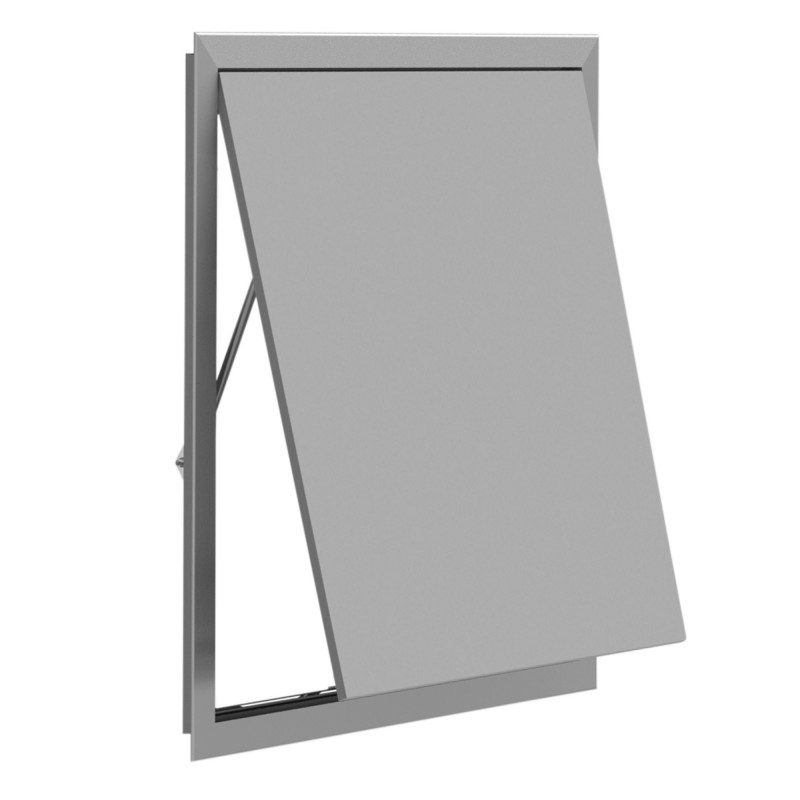

Le vantail s’ouvre selon un angle de 60° environ.
Réarmement manuel par poignée.
Contact de position début et fin de course unipolaire (FDCU) ou bipolaire (FDCB).
Teintes RAL spécifiques disponibles sur demande.

Installation

Montage en partie basse (VB).
Utilisation du pré-cadre fortement recommandée.
Installation ouverture du panneau horizontal uniquement.
Conformément à la NF S 61937-7, l’organe à manipuler pour le réarmement doit être situé à une hauteur inférieure à 2.50 m du sol.

Les ouvrants codifiés dans le TARIF sont sans option

La commande doit impérativement être accompagnée :
- D’une bobine de déclenchement 24 ou 48V à émission ou rupture : au choix VD24 ou VM24 ou VD48 ou VM48.
- De contact de position fin et début de course unipolaire ou bipolaire : option FDCU ou FDCB.

Grille d’habillage GFOU, GAOU, GPOU

Dimensions LxH : 350x385 à 1100x1105 mm.
Surface libre supérieure à 90%.
GFOU : Grille à noyau fixe – soudé au cadre.
GAOU : Grille à noyau amovible – système à ressort.
GPOU : Grille à noyau amovible - système à ressort avec verrouillage par batteuse de sécurité à carré pompier.
Finition peinte teinte RAL : nous consulter.
Cadre aux formes arrondies et ailette en aluminium anodisé teinte naturelle.
Fixation du cadre de la grille directement en applique sur le mur maçonné par 4 vis (Ø3,5 mm) non fournies. Les trous de fixation sont situés sur le retour de plis intérieur.
Ailettes à profil bombé incliné à 45° - serties sur des tubes aluminium à l’arrière de la grille.

Coupe verticale

Coupe verticale avec grille d'habillage type GFOU, GAOU, GPOU

Coupe horizontale

Dimensions hors tout
Longueur hors tout	Hauteur hors tout
L_ht = L + 84	H_ht = H + 84

Ouverture du panneau

Hauteur (mm)	Débattement d (mm)
385	306
415	332
445	358
475	384
505	410
535	436
565	462
595	488
625	514
655	540
685	566
715	592
745	618
775	644
805	670
835	696
865	722
895	748
925	774
955	800
985	826
1015	852
1045	878
1075	904
1105	930
