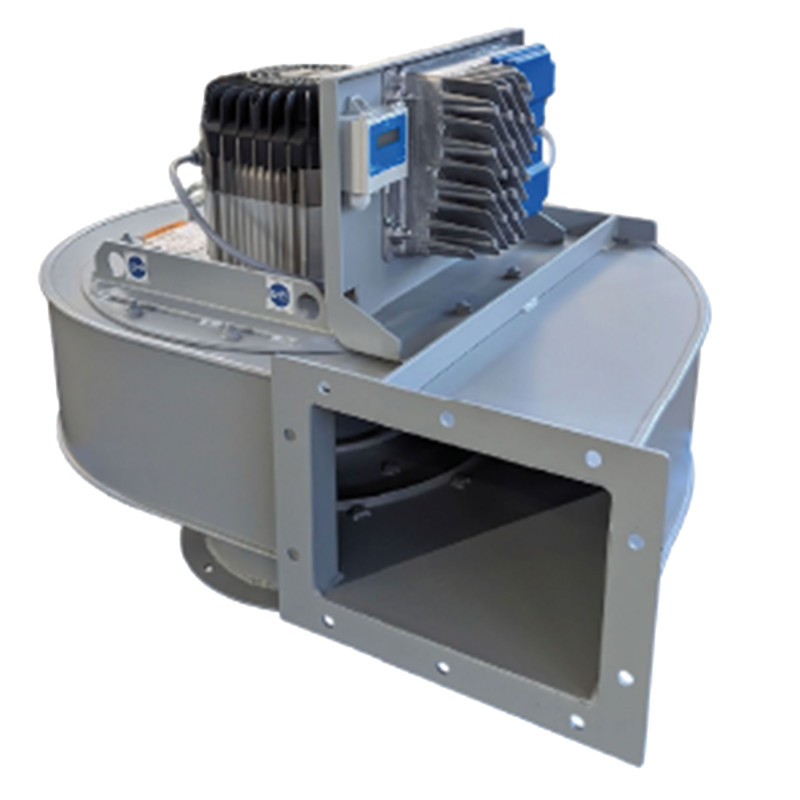

ART EC

Moto-ventilateurs

Entrainement direct - Réaction < 8 600 m3/h

Agrandir l'image

ART EC

Moto-ventilateurs

Entrainement direct - Réaction < 8 600 m3/h

	Conforme ErP 2015 Ventilateur

Encombrement réduit
Moteurs ECM basse consommation
Régulation intégrée COP et CAV
Affichage débit ou pression

Extraction de l’air vicié des locaux industriels.
Extraction des polluants dans les cuisines professionnelles.
Température maximum de l’air extrait en régime permanent 60°C.
Introduction air neuf avec pression disponible importante.

Bâtiments industriels et logistiques

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Débit : 700 à 8 600 m³/h.
Pression : 4 400 Pa.
3 tailles : 400 / 450 / 500.
4 positions de volute en rotations droite et gauche.
Version régulée : ART EC COP-CAV avec afficheur de pression ou débit.

Construction

Carrosserie en acier au carbone traitée avec une couche primaire par cataphorèse puis une peinture polyuréthane RAL 7045. Adapté aux environnements de classe de corrosion C3.
Ventilateur centrifuge simple ouïe à rendement élevé et faible niveau sonore.
Turbine à réaction. Courbe débit/pression autorisant une faible variation débit lorsque les pertes de charge varient.
Roue montée directement en bout d’arbre moteur, moteur à bride fixé sur la volute.
Volute orientable dans le sens horaire et anti-horaire 4 positions avec fonctionnement moteur axe vertical.

Motorisation

Moteur ECM, classe F, avec contrôleur IP55 déporté :
- Contrôleur alimentation Triphasé 230/400V 50/60Hz pour les tailles 400 et 450.
- Contrôleur alimentation Triphasé 400/690V 50/60Hz pour la 500.
Protection thermique intégrée au contrôleur.

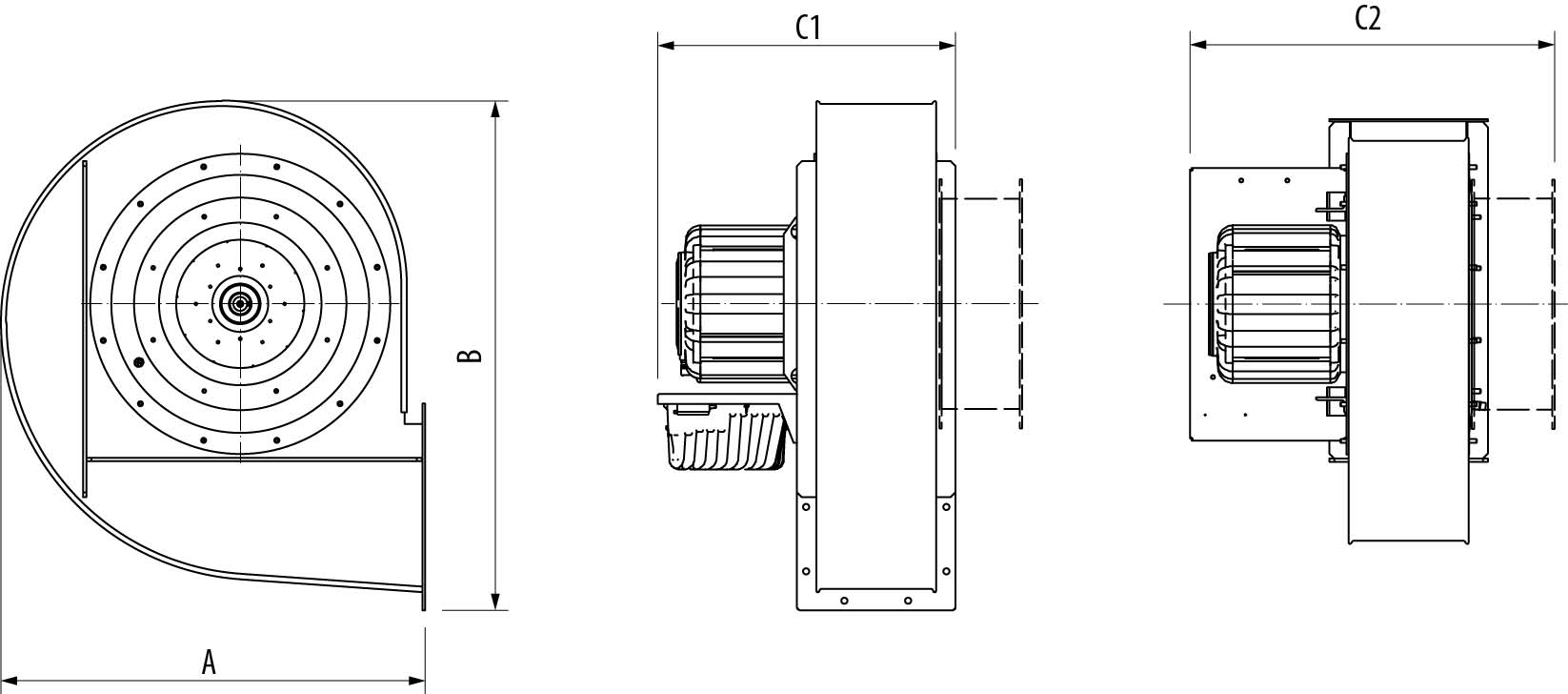

ART EC

Modèle	A	B	C1	C2
ART 401 N5A RD 90 2,2kW	657	796,5	462	578
ART 401 N5A RD 100 3,6kW	657	796,5	462	578
ART 451 N5A RD 112 5,1kW	739	897	525	652
ART 501 N5A RD 132 7,9kW	826	991	550	679
ART 501 N5A RD 160 12,6kW	826	991	580	709
