CMB - CMT
Moto-ventilateurs
Centrifuges - Action - Gaz chauds < 16 000 m3/h
Agrandir l'image
CMB - CMT
Nouveau produit
 |
ErP non applicable Température de l'air supérieur à 100°C |
 |
- Extraction de gaz chauds
- Pression jusqu’à 2 500 Pa
Application
Process industriels, ventilation de machines.
Moteur en accouplement direct 2, 4 ou 6 pôles offrant une large gamme de pressions.
Température maxi de l’air extrait en régime permanent avec aspiration raccordée :
- Série 1 : de 80°C à 110°C suivant caractéristiques techniques.
- Série 2 et 3 : 150°C.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Débit de 180 à 15 900 m3/h.
3 séries, 14 tailles, 8 positions de volute.
Construction
Motorisation
Option
Sélection ventilateurs techniques
3 séries, 14 tailles, 8 positions de volute.
Construction
- Volute simple ouïe, avec chaise support moteur série 2 et 3, en option en série 1 (MS) suivant caractéristiques, en tôle d’acier, protégée par une peinture époxy-polyester de couleur grise. Catégorie de corrosivité atmosphérique C3 suivant NF EN ISO 12944-2.
- Turbine à action en acier galvanisé, montée en accouplement direct avec le moteur, équilibrée dynamiquement suivant ISO 1940.
Motorisation
- Moteur asynchrone avec roulements à billes graissés à vie.
- Série 1 : moteur à bride B14, IP44 classe B, ou IP55 classe F, sans protection thermique :
- 1 vitesse monophasé 230V, 50Hz.
- 1 vitesse triphasé 230/400V 50Hz.
- Série 2 : moteur à pattes B3, IP55, classe F, sans protection thermique :
- 1 vitesse monophasé 230V, 50Hz.
- 1 vitesse triphasé 230/400V 50Hz jusqu’à 3 kW.
- 1 vitesse triphasé 400V 50Hz, au delà de 3 kW.
- Série 3 : moteur à pattes B3, IP55, classe F, sans protection thermique :
- 1 vitesse triphasé 230/400V 50Hz jusqu’à 3 kW.
- 1 vitesse triphasé 400V 50Hz, au delà de 3 kW.
- Les moteurs triphasés IP55 sont pilotables par variation de fréquence. Les moteurs monophasés ne sont pas variables en tension.
Option
- Version INOX 304 ou 316 : nous consulter.
Sélection ventilateurs techniques
Série 1
Série 2
Série 3
|
Modèle |
A |
B |
C max. |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
P |
Q |
|
|
2 pôles |
4 pôles |
|||||||||||||||
|
CMB-CMT 120/50 |
180 |
203 |
153 |
153 |
74,5 |
72 |
85 |
92 |
105 |
106 |
113 |
132 |
81 |
116 |
118 |
5,5 |
|
CMB-CMT 140/50 |
222 |
249 |
177 |
153 |
82,5 |
80 |
105 |
105 |
128 |
123 |
144 |
152 |
100 |
147 |
147 |
7 |
|
CMB-CMT 160/60 |
254 |
293 |
207 |
153 |
102,5 |
100 |
120 |
128 |
148 |
153 |
166 |
180 |
109 |
171 |
172 |
7 |
|
CMB-CMT 180/75 |
302 |
347 |
232 |
177 |
117,5 |
115 |
140 |
145 |
170 |
168 |
187,5 |
210 |
128 |
203 |
192 |
9 |
|
CMB-CMT 200/60 |
300 |
347 |
207 |
153 |
107,5 |
105 |
100 |
135 |
128 |
158 |
209 |
230 |
128 |
203 |
152 |
9 |
|
CMB-CMT 200/80 |
321 |
375 |
232 |
207 |
132,5 |
130 |
160 |
160 |
188 |
183 |
209 |
230 |
138 |
222 |
212 |
9 |
Série 2
|
Modèle |
A |
B |
C max. |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
|
|
2 pôles |
4 pôles |
|||||||||||||||||||
|
CMT 225/90 |
386 |
452 |
248 |
235 |
144 |
140 |
216 |
180 |
128 |
203 |
234 |
256 |
181 |
280 |
279 |
10 |
220 |
250 |
200 |
50 |
|
CMT 250/100 |
425 |
501 |
300 |
248 |
169 |
165 |
250 |
205 |
145 |
228 |
261 |
282 |
197 |
310 |
313 |
10 |
228 |
260 |
225 |
74 |
|
CMT 280/115 |
471 |
553 |
320 |
300 |
184 |
184 |
300 |
220 |
170 |
243 |
293 |
320 |
216 |
340 |
363 |
10 |
245 |
275 |
240 |
95 |
|
CMT 315/130 |
524 |
628 |
320 |
206 |
200 |
320 |
240 |
180 |
263 |
326 |
354 |
238 |
390 |
383 |
11 |
322 |
352 |
230 |
140 |
|
Série 3
|
Modèle |
A |
B |
C max. |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
|
|
4 pôles |
6 pôles |
|||||||||||||||||||
|
CMT 355/145 |
572 |
713 |
390 |
320 |
231 |
228 |
280 |
133 |
159 |
291 |
367 |
394 |
250 |
445 |
343 |
11 |
420 |
450 |
333 |
136,5 |
|
CMT 400/165 |
632 |
796 |
425 |
340 |
254 |
250 |
320 |
150 |
185 |
334 |
413 |
438 |
270 |
495 |
404 |
11 |
402 |
438 |
327 |
133,5 |
|
CMT 450/185 |
709 |
898 |
425 |
340 |
288 |
284 |
360 |
164 |
202 |
368 |
463 |
485 |
302 |
560 |
444 |
11 |
502 |
538 |
340 |
140 |
|
CMT 500/205 |
795 |
984 |
550 |
319 |
315 |
450 |
182.5 |
250 |
409 |
513 |
535 |
345 |
610 |
544 |
11 |
613 |
653 |
435 |
187,5 |
|
Caractéristiques détaillées
Pages catalogue texte (CT)
Pages catalogue - Autre
Prix tarif public
Pages catalogue prix (CP)
Notices d'installation
Notice installation (NT)
Certificats feu / Désenfumage
Procès verbal de classement au feu (PVFEU)
Certificats Electriques / ATEX
Déclarations CE électriques (DCCE)
Aide à la prescription
Texte de prescription (TP)

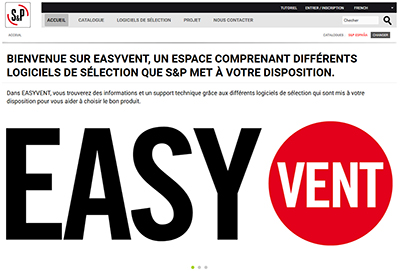

EASYVENT
