Moteurs asynchrones B3
Agrandir l'image
MOT
Nouveau produit
- Gamme complète mono et tri
- Moteurs fiables et homologués sur nos produits
- Compatibles variateur de fréquence
- Moteurs IE2 haut rendement et IE3 très haut rendement disponibles
Application
Pour nos ventilateurs utilisant des moteurs à pattes B3 : KDTA / KDTR / KCTR / HUDT / HUCF / KSHP / KSHA / KSHR / KSTA / KSTV.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Monophasé 0,12 kW à 3 kW.
Description

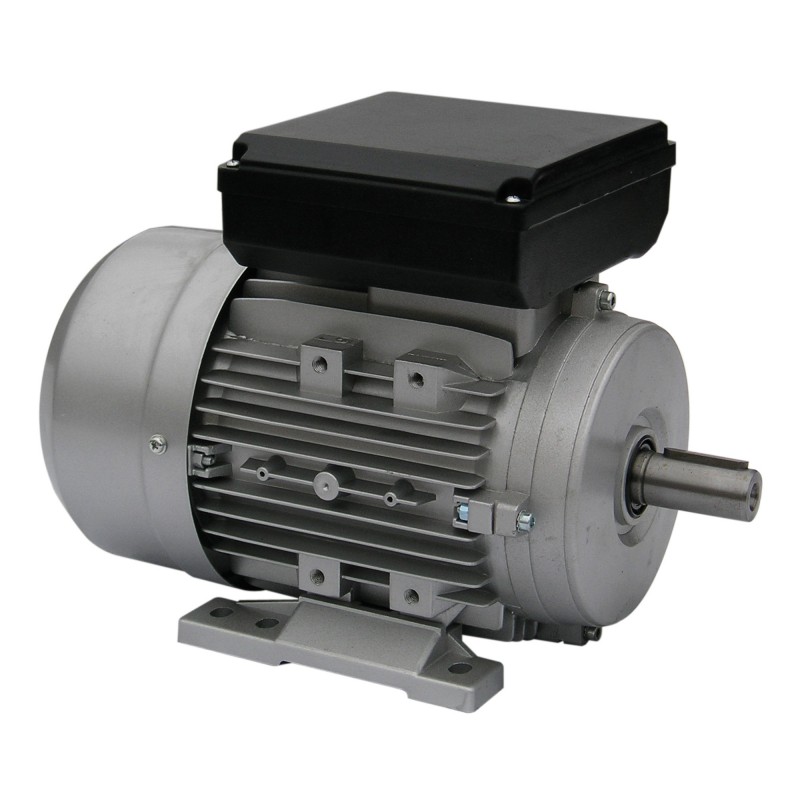

Moteurs AC monophasés à condensateur permanent :
- 1 vitesse 2 et 4 pôles.
- 1 vitesse 2, 4 et 6 pôles. IE2 et IE3 (et IE1 de 0,12 à 0,55 kW).
- 1 vitesse 8 pôles. IE1, IE2 et IE3.
- 2 vitesses bobinages Indépendants 4/6 et 6/8 pôles.
- 2 vitesses bobinages Dalhander 2/4, 4/8 et 6/12 pôles.
Description
Moteurs AC monophasés à condensateur permanent :
- 1 vitesse monophasé, 230 V, 50Hz.
- Carcasse aluminium.
- Rotor à cage, roulements à billes.
- Forme B3T, IP55, classe F, échauffement 80°C, service S1, ambiance 40°C.
- Compatible variateur de tension (surdimensionner d’une taille la puissance du moteur par rapport à une utilisation sans variation de tension).

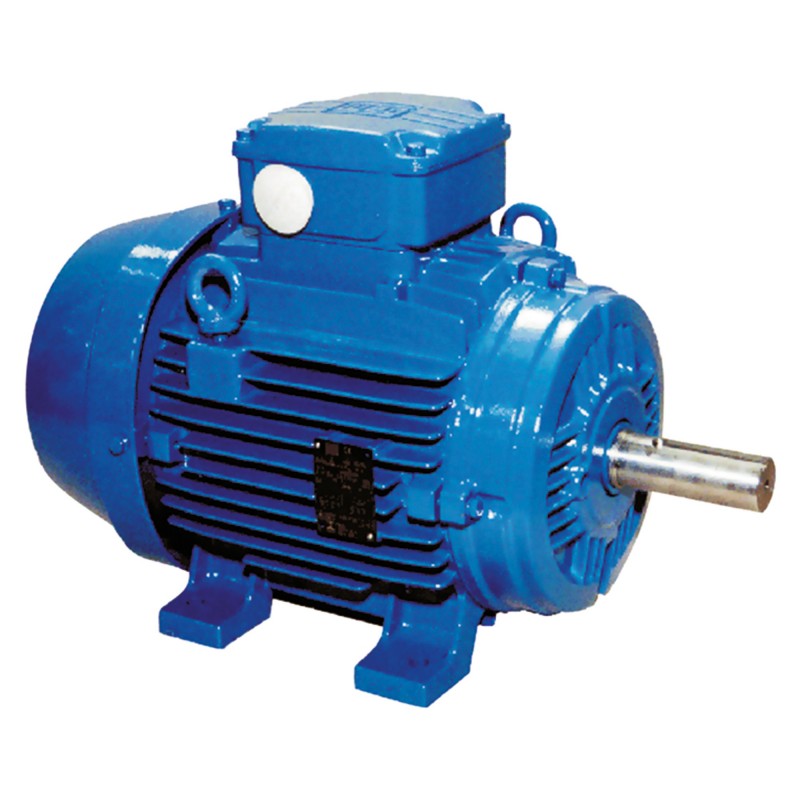

- 1 vitesse triphasé 230/400 V jusqu’à 7,5kW ou 400/690 V à partir de 9,2 kW, 50Hz.
- 2 vitesses triphasé 400 V, 50Hz.
- Carcasses aluminium ou fonte (voir caractéristiques) .
- Rotor à cage, roulements à billes.
- 2 sens de rotation.
- Forme B3T, IP55, classe F, échauffement 80°C, service S1, ambiance 40°C.
- Compatible variateur de fréquence, plage 15 à 50Hz (variateur de vitesse de 30 à 100 %).
- Protection Thermique à Ouverture incorporée dans le bobinage du moteur.
- Lorsque le bobinage du moteur dépasse la limite de température admissible par sa classe d’échauffement, le contact de la protection thermique s’ouvre permettant ainsi de signaler le défaut. La protection thermique doit être raccordée sur le circuit de commande du moteur.
- Caractéristiques :
- Contact à ouverture, fermé au repos.
- Température de déclenchement : 145°C.
- Pouvoir de coupure : 2.5A sous 400V.

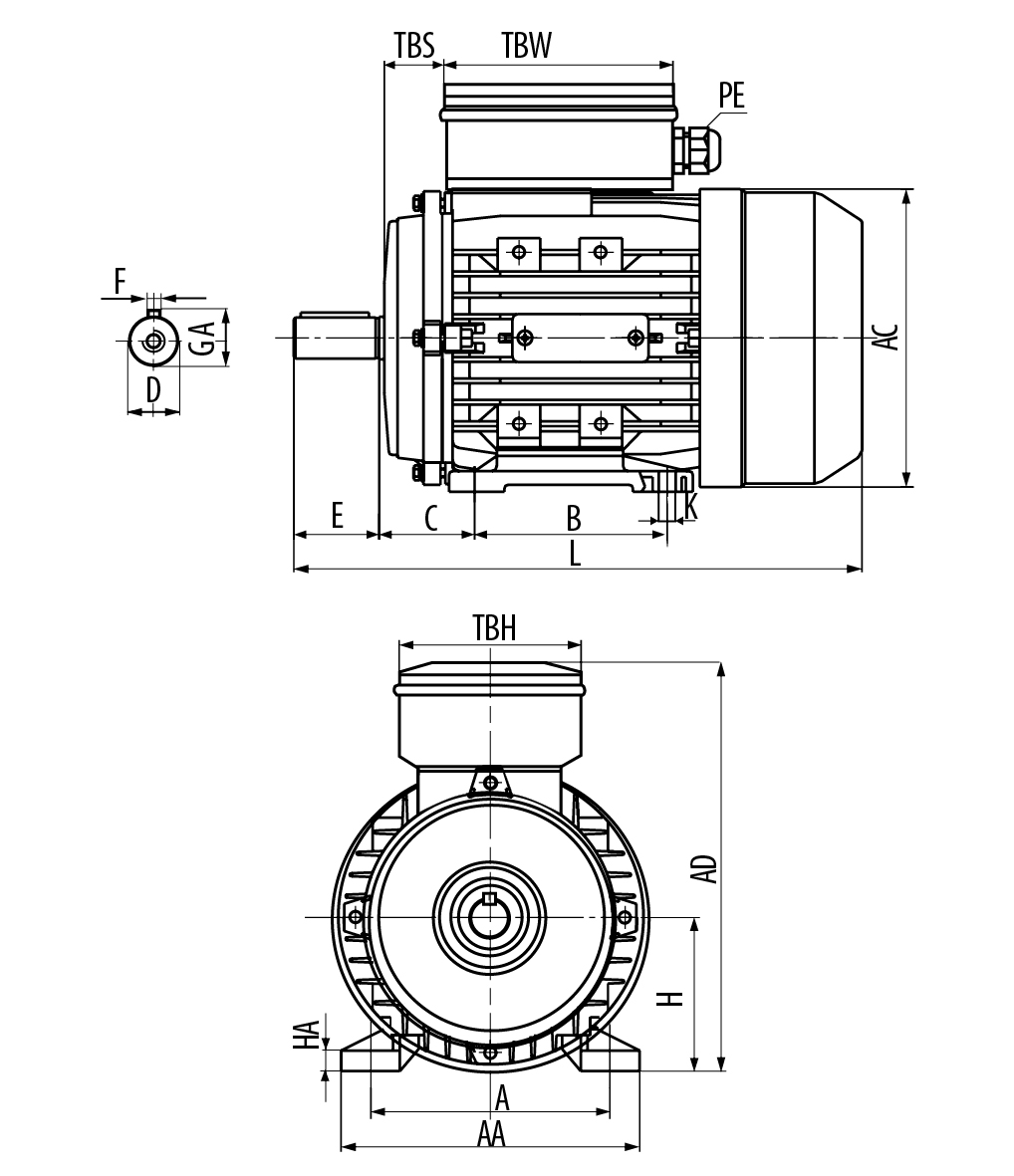

Moteur monophasé
Moteur triphasé
|
Hauteur |
A |
AA |
B |
C |
D |
E |
F |
GA |
H |
HA |
K |
PE |
L |
TBH |
TBW |
TBS |
AD |
AC |
|
63 |
100 |
120 |
80 |
40 |
11 |
23 |
4 |
12,5 |
63 |
8,3 |
7x10 |
M16x1,5 |
215 |
92,5 |
116,5 |
20 |
180 |
130 |
|
71 |
112 |
132 |
90 |
45 |
14 |
30 |
5 |
16 |
71 |
9,5 |
7x10 |
M20x1,5 |
240 |
92,5 |
115,5 |
20,5 |
194 |
145 |
|
80 |
125 |
157 |
100 |
50 |
19 |
40 |
6 |
21,5 |
80 |
10,6 |
10x13 |
M20x1,5 |
290 |
110 |
140 |
32 |
227 |
165 |
| 90S |
140 |
172 |
100 |
56 |
24 |
50 |
8 |
27 |
90 |
11,5 |
10x13 |
M20x1,5 |
330 |
110 |
140 |
32 |
245 |
185 |
|
90L |
140 |
172 |
125 |
56 |
24 |
50 |
8 |
27 |
90 |
11,5 |
10x13 |
M20x1,5 |
360 |
175 |
148 |
25 |
245 |
185 |
|
100 |
160 |
196 |
140 |
63 |
28 |
60 |
8 |
31 |
100 |
13,3 |
12x16 |
M20x1,5 |
385 |
175 |
148 |
20 |
265 |
205 |

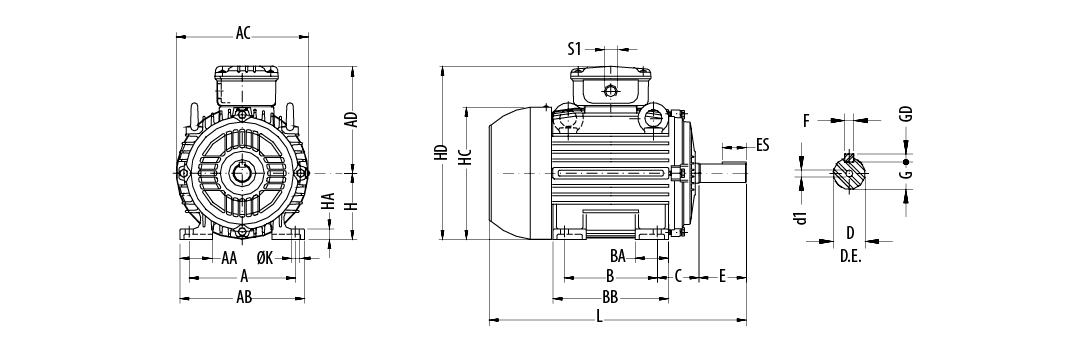

Moteur triphasé
|
Hauteur d'axe |
Carcasse |
A |
AA |
AB |
AC |
AD |
B |
BA |
BB |
C |
D |
|
63 |
Alu |
100 |
19 |
116 |
125 |
119 |
80 |
23 |
95 |
40 |
11j6 |
|
71 |
Alu |
112 |
28 |
134 |
140 |
127 |
90 |
24,5 |
108 |
45 |
14j6 |
|
80 |
Alu |
125 |
32 |
155 |
159 |
136 |
100 |
28 |
124 |
50 |
19j6 |
|
90S/L |
Alu |
140 |
35 |
170 |
179 |
155 |
100/125 |
24 |
146 |
56 |
24j6 |
|
100L |
Alu |
160 |
40 |
196 |
200 |
160 |
140 |
30 |
170 |
63 |
28j6 |
|
112M |
Alu |
190 |
46 |
220 |
223 |
184 |
140 |
32 |
170 |
70 |
28j6 |
|
132S/M |
Alu |
216 |
44 |
248 |
270 |
212 |
140/178 |
37 |
170/210 |
89 |
38k6 |
|
132M |
Fonte |
216 |
51 |
248 |
271 |
218 |
178 |
55 |
225 |
89 |
38k6 |
|
160M/L |
Fonte |
254 |
64 |
308 |
329 |
264 |
210/254 |
63 |
254/298 |
108 |
42k6 |
|
180M/L |
Fonte |
279 |
78 |
350 |
360 |
279 |
241/279 |
70 |
294/332 |
121 |
48k6 |
|
200M/L |
Fonte |
318 |
82 |
385 |
402 |
317 |
267/305 |
82 |
332/370 |
133 |
55m6 |
|
225S/M |
Fonte |
356 |
80 |
436 |
455 |
384 |
286/311 |
124 |
412 |
149 |
55m6*/60m6 |
|
250S/M |
Fonte |
406 |
100 |
506 |
486 |
402 |
311/349 |
146 |
467 |
168 |
60m6*/65m6 |
|
280S/M |
Fonte |
457 |
100 |
557 |
599 |
472 |
368/419 |
151 |
517 |
190 |
75m6 |
* Moteurs 2 pôles uniquement
|
Hauteur d'axe |
E |
ES |
F |
G |
GD |
H |
HA |
HC |
HD |
K |
L |
S1 |
d1 |
|
63 |
23 |
14 |
4 |
8,5 |
4 |
63 |
6 |
125 |
182 |
7 |
216 |
2xM20x1,5 |
EM4 |
|
71 |
30 |
18 |
5 |
11 |
5 |
71 |
6 |
139 |
198 |
7 |
248 |
2xM20x1,5 |
DM5 |
|
80 |
40 |
28 |
6 |
15,5 |
6 |
80 |
8 |
157 |
216 |
10 |
276 |
2xM20x1,5 |
DM6 |
|
90S/L |
50 |
36 |
8 |
20 |
7 |
90 |
9 |
177 |
245 |
10 |
329 |
2xM25x1,5 |
DM8 |
|
100L |
60 |
45 |
8 |
24 |
7 |
100 |
12 |
198 |
265 |
12 |
376 |
2xM25x1,5 |
DM10 |
|
112M |
60 |
45 |
8 |
24 |
7 |
112 |
12 |
235 |
296 |
12 |
393 |
2xM32x1,5 |
DM10 |
|
132S/M |
80 |
63 |
10 |
33 |
8 |
132 |
12 |
274 |
344 |
12 |
490 |
2xM32x1,5 |
DM12 |
|
132M |
80 |
63 |
10 |
33 |
8 |
132 |
20 |
266 |
350 |
12 |
490 |
2xM32x1,5 |
DM12 |
|
160M/L |
110 |
80 |
12 |
37 |
8 |
160 |
22 |
327 |
424 |
14,5 |
598/642 |
2xM40x1,5 |
DM16 |
|
180M/L |
110 |
80 |
14 |
42,5 |
9 |
180 |
28 |
363 |
459 |
14,5 |
664/702 |
2xM40x1,5 |
DM16 |
|
200M/L |
110 |
80 |
16 |
49 |
10 |
200 |
30 |
405 |
517 |
18,5 |
767 |
2xM50x1,5 |
DM20 |
|
225S/M |
110*/140 |
100*/125 |
16*/18 |
49*/53 |
10*/11 |
225 |
34 |
453 |
619 |
18,5 |
856*/886 |
2xM50x1,5 |
DM20 |
|
250S/M |
140 |
125 |
18 |
53*/58 |
11 |
250 |
43 |
493 |
652 |
24 |
965 |
2xM63x1,5 |
DM20 |
|
280S/M |
140 |
125 |
20 |
67,5 |
12 |
280 |
42 |
580 |
752 |
24 |
1071 |
2xM63x1,5 |
DM20 |
* Moteurs 2 pôles uniquement
