NOVAX CONFORT 90/10 3D - NOVAX 90/10 3D

Hottes soudées

Captation - Rideau inductif 3D

Flag Nouveau

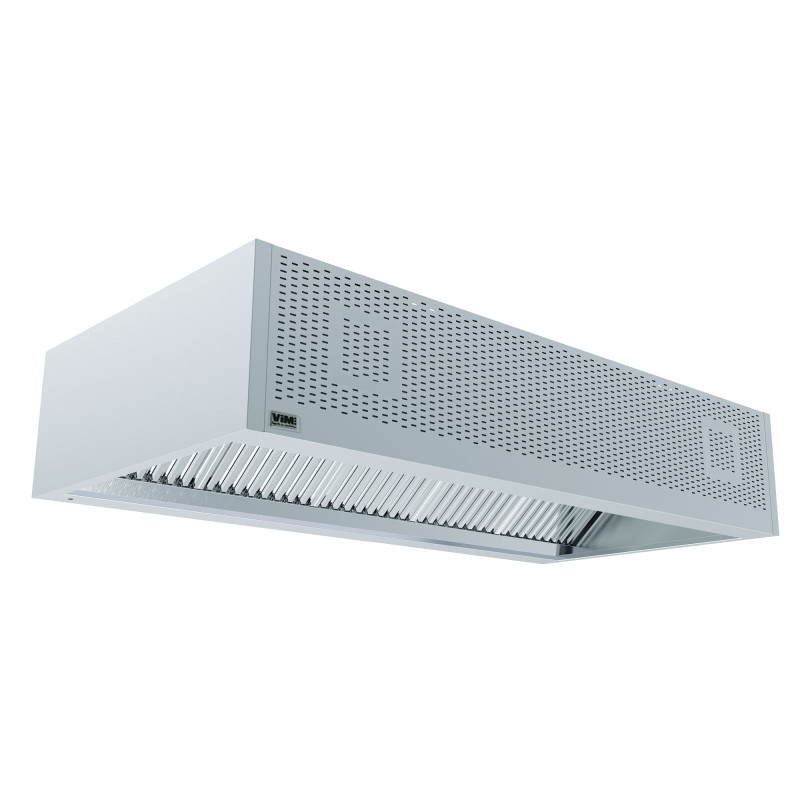

NOVAX CONFORT 90/10 3D - NOVAX 90/10 3D Agrandir l'image

NOVAX CONFORT 90/10 3D - NOVAX 90/10 3D

Hottes soudées


Captation - Rideau inductif 3D

  • Conception soudée étanche
  • Hotte conforme à la norme NF EN 16282-2
  • Entièrement réalisée en inox AISI 304L finition brossée grain 220
  • Hotte à pans verticaux épaisseur 12/10ème à hauteur constante
  • Amélioration de l’efficacité de captation – Essais laboratoire
  • Réduction du débit extrait de 35% - Essais laboratoire
  • Rideau inductif 3 directions motorisé
  • Modèle avec diffusion basse vitesse par la face avant
  • Conception rigide et hygiénique
  • Filtres à chocs inox conformes NF EN 16282-6
Captation, extraction et filtration des polluants et de la chaleur.
Diffusion d’air basse vitesse par la face avant pour le modèle NOVAX CONFORT 90/10 3D.
Particulièrement adaptées aux cuisines à forts dégagements de vapeurs et de graisses.
Bâtiments pour la restauration

Bâtiments pour la restauration

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

2 modèles :
  • NOVAX 90/10 3D : rideau inductif 3 directions.
  • NOVAX CONFORT 90/10 3D : rideau inductif 3 directions + diffusion basse vitesse.
Simple adossée ou double centrale.
Modules monoblocs de longueur 1500, 2000, 2500 et 3000 mm.
Hottes de longueurs supérieures à 3000 mm constituées par assemblage de modules monoblocs sans flasque intermédiaire, assurant une continuité visuelle et fonctionnelle.
Avancées de profondeur 1250, 1500 ou 1750 mm.
Hottes centrales constituées par assemblage dos à dos de 2 hottes adossées avec cloisons.
Hauteur 400 et 500 mm.
Options

Éclairage étanche LED encastré avec verre blindé de protection, conforme à la norme NF EN 16282-2.
  • IP 55 - démontage aisé pour remplacement des tubes.
  • 1 x 20 W lg 1300 mm pour module à partir de 1500 mm.
  • 230 volts, 50 Hz, couleur 6000 K.
  • Livré avec un câble de raccordement de 1.50 m.

Éclairage étanche par spots LED encastrés, conforme à la norme NF EN 16282-2.
  • Résistance au feu 90 minutes.
  • IP 65.
  • 230 volts, 50/60 Hz, gradable, couleur réglable (3000K, 4000K ou 6000K).
  • Dimensions : diamètre 83 mm, hauteur 86 mm. Possibilité de déclipser le bloc d’alimentation pour obtenir une hauteur de 53 mm et ne pas dépasser de la hotte.
  • Spots montés et câblés sur chaque module.
  • Livrés avec un câble de raccordement de 1.5 m.
Description

  • Hotte à pans verticaux, entièrement réalisée en acier inoxydable austénitique AISI 304L (1.4307) finition brossée grain 220.
  • Hauteur constante offrant un volume de rétention important.
  • Angles pliés, soudés et polis en partie basse, assurant une grande rigidité et une parfaite étanchéité.
  • Système de fixation supérieur de la hotte conçu sans élément traversant le plénum d’extraction afin de garantir une parfaite étanchéité et nettoyabilité.
  • Façade inférieure du capteur d’extraction soudée dans les angles assurant une grande capacité de rétention des graisses, équipée d’une purge d’évacuation filetée 3/4” gaz et bouchon inox. Système de purge serti, sans aspérité et sans joint garantissant une nettoyabilité et une étanchéité constante dans le temps.
  • Filtres à chocs tout inox, pare flamme, conforme à la norme NF EN 16282-6.
  • Registre à guillotine verrouillable intégré à chaque piquage d’extraction.
  • Chambre de pulsion isolée comprenant :
    • 2 moto-ventilateurs ECM par module, alimentation monophasée 230 V, 2 x 0.5 A, câblage et calibrage réalisés en usine, prise d’air en face avant.
    • 1 lèvre génératrice d’un rideau inductif à vitesse constante, 5 m/s.
    • 1 registre à guillotine sur chaque piquage et face avant perforée pour le modèle NOVAX CONFORT 90/10 3D, débit de compensation jusqu’à 1200 m3/h/m linéaire pour H=500 mm.
  • Joues double-peau soudées dans les angles, avec en partie basse :
    • Emboutis spécifiques générateurs d’un rideau inductif horizontal.
    • Perforations génératrices d’un rideau d’air vertical.
NOVAX 90/10 3D


Eclairage en option - Livrées percées avec registres montés en standard

Module LG* Nombre de piquage d'extraction Nombre de piquage de pulsion
CONFORT 90/10 3D		 A B D G Avancée 1250 Avancée 1500 Avancée 1750
E F E F E F
1500 1500 1 1 750 - 1470 1265 - 500 480 625 480 750
2000 2000 2 2 512 976 1970 1265 - 500 480 625 480 750
2500 2500 2 2 643,5 1213 2470 1265 - 500 480 625 480 750
3000 3000 2 2 643,5 1213 2970 1265 - 500 480 625 480 750

* Longueur totale des modules assemblés : 3500, 4000, 4500, 5000, 5500, 6000.

NOVAX CONFORT 90/10 3D


Eclairage en option - Livrées percées avec registres montés en standard
Module LG* Nombre de piquage d'extraction Nombre de piquage de pulsion
CONFORT 90/10 3D		 A B D G Avancée 1250 Avancée 1500 Avancée 1750
E F E F E F
1500 1500 1 1 750 - 1470 1265 - 500 480 625 480 750
2000 2000 2 2 512 976 1970 1265 - 500 480 625 480 750
2500 2500 2 2 643,5 1213 2470 1265 - 500 480 625 480 750
3000 3000 2 2 643,5 1213 2970 1265 - 500 480 625 480 750

* Longueur totale des modules assemblés : 3500, 4000, 4500, 5000, 5500, 6000.
