VORAX® INDUCT - VORAX® INDUCT PLUS
Hottes à induction
Captation - Rideau inductif 30 à 60% - Diffusion
Agrandir l'image

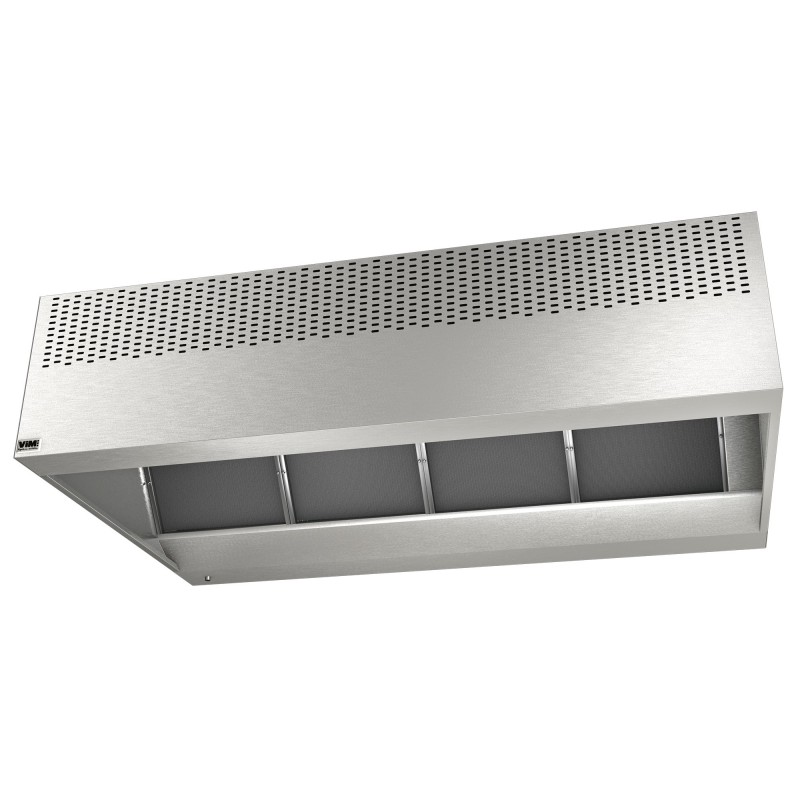

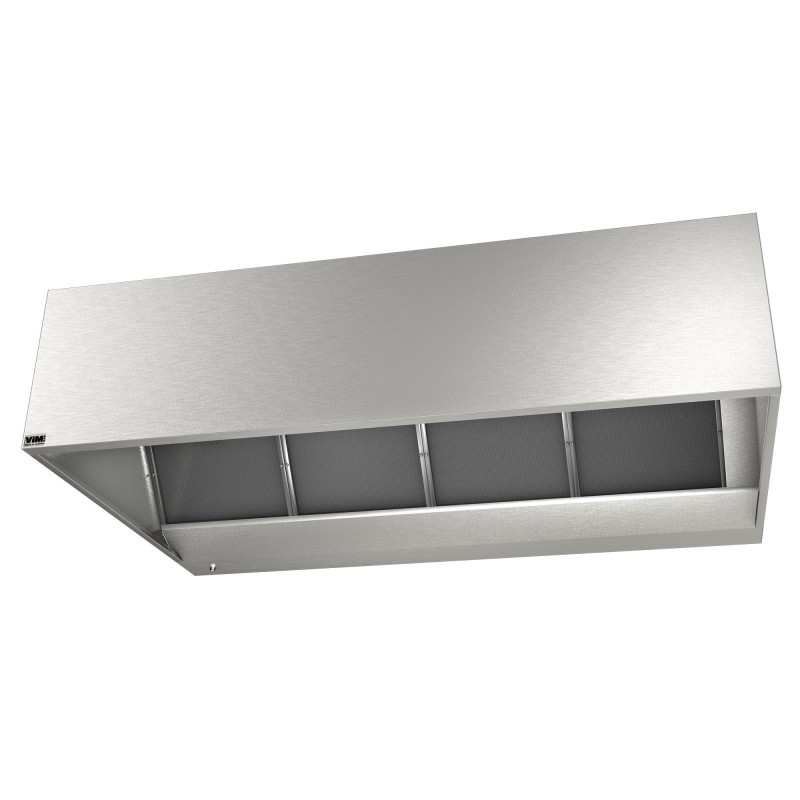

VORAX® INDUCT - VORAX® INDUCT PLUS
Nouveau produit
 |
 |
 |
- Amélioration de l’efficacité de captation
- Économie d’énergie par réduction du débit réchauffé
- Amélioration du confort par diffusion basse vitesse
- Conception rigide et hygiénique
- Faces apparentes en inox AISI 304L finition brossée SB
- Joues sans marque apparente
Application
Captation et filtration des polluants et de la chaleur.
Diffusion d’air basse vitesse par la face avant pour le modèle VORAX® INDUCT PLUS.
Amélioration de l’efficacité de captation par rideau inductif.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
2 versions
Modules monoblocs 1000, 1500, 2000, 2500 et 3000 mm.
Avancées de profondeur 1300, 1500 ou 1750 mm.
Hauteurs et finitions identiques aux modèles : 90/10, CONFORT, CHEF, FOUR, LAVERIE de la gamme VORAX®.
Hotte
- Induction : VORAX® INDUCT - Hauteur 400 et 500 mm.
- Induction + compensation : VORAX® INDUCT PLUS - Hauteur 500 mm.
Modules monoblocs 1000, 1500, 2000, 2500 et 3000 mm.
Avancées de profondeur 1300, 1500 ou 1750 mm.
Hauteurs et finitions identiques aux modèles : 90/10, CONFORT, CHEF, FOUR, LAVERIE de la gamme VORAX®.
Hotte
- Hotte à hauteur constante pour un volume de cantonnement maximum.
- VORAX® INDUCT PLUS : face avant avec double perforation pour un soufflage basse vitesse en partie supérieure.
- Construction autoportante sans fixation apparente ni arête vive pour un nettoyage sans risque de coupure et une hygiène optimum. Joues sans marque apparente telle que rivets et goujons.
- Renforts latéraux, en acier galvanisé 15/10ème hauteur 50 mm, intégrés à la hotte , assurant la rigidité de l’ensemble.
- Réglage de la mise à niveau depuis l’intérieur de la hotte.
- Gousset en extrémité de capteur pour une jonction rigide entre 2 modules tout en permettant un grand passage d’air.
- Faces apparentes en inox austénitique AISI 304L (1.4307) finition brossée SB.
- Hottes centrales constituées par assemblage dos à dos de 2 hottes adossées avec cloisons.
- Faces arrière et supérieure en acier galvanisé.
- Filtres standards tricots galva et cadre inox M0 397 x 472 x 25 mm sur toute la longueur de la hotte.
- Chambre de pulsion isolée intérieurement pour éviter la condensation (épaisseur 10 mm classé M1).
- Panneau amovible permettant l’accès au registre de soufflage ainsi que le nettoyage de la chambre de pulsion.
- Trappe de visite pour l’accès à la compensation.
- Organe de purge et bouchon en inox - fileté 1/2’’ Gaz.
- Emballée en caisse claire voie sous film thermo-rétractable.
- Faces extérieures inox protégées par film PVC.

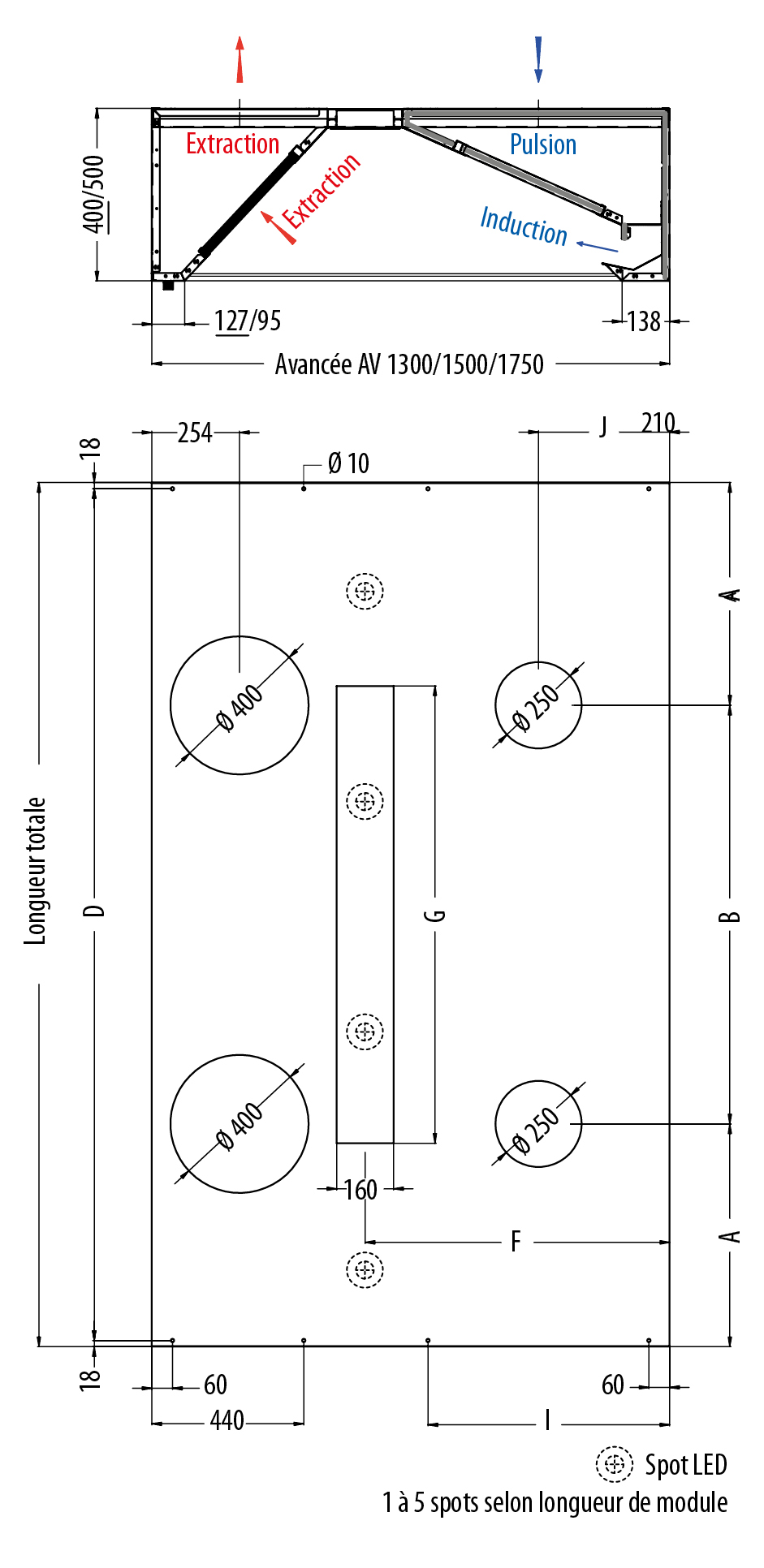

VORAX® INDUCT Av 1300/1500/1750
Hottes livrées percées - Éclairage en option
En souligné = dimensions du modèle 400 - Non souligné = modèle 500

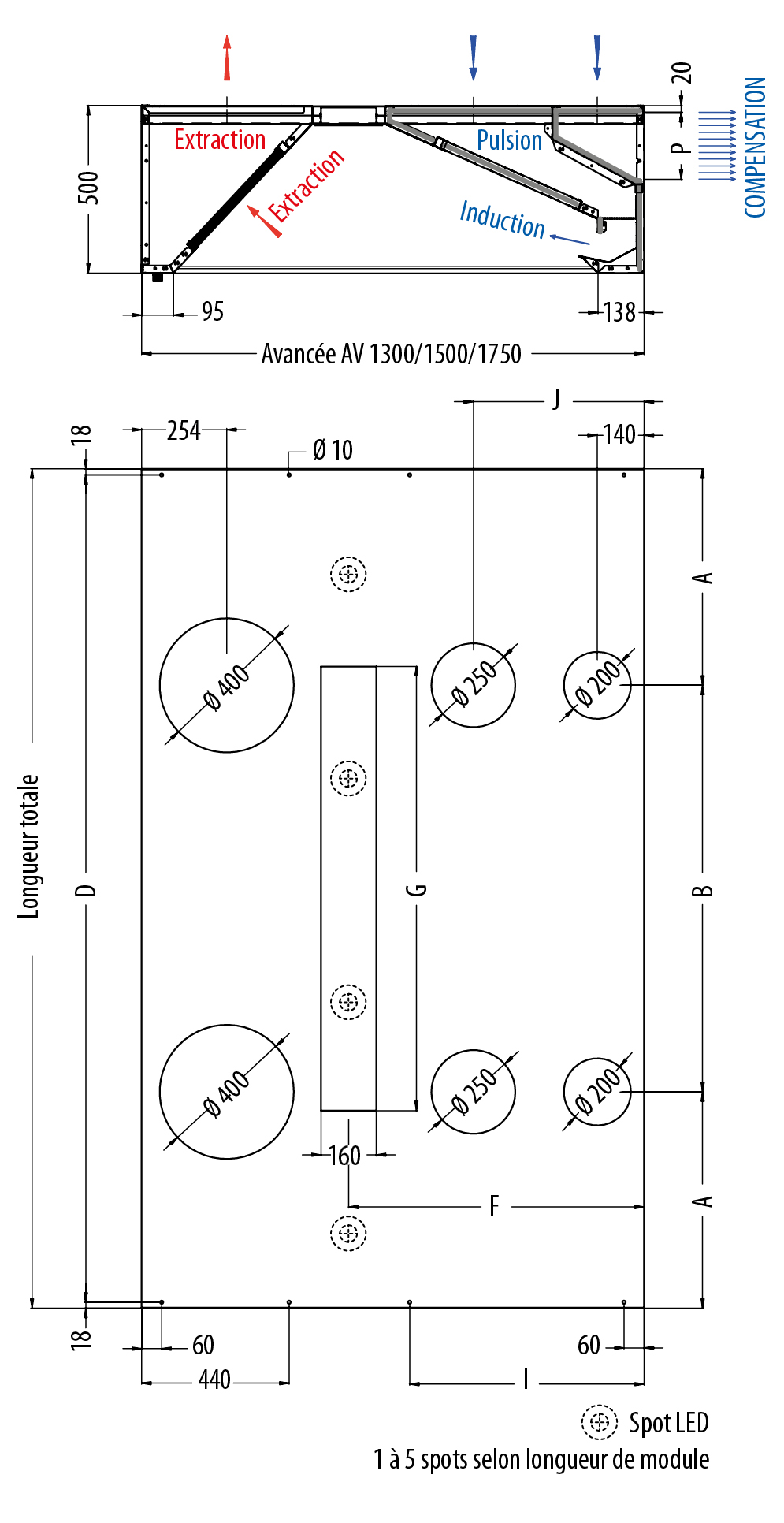

VORAX® INDUCT PLUS Av 1300/1500/1750
Hottes livrées percées - Eclairage en option
En souligné = dimensions du modèle 400 - Non souligné = modèle 500
Hottes livrées percées - Éclairage en option
En souligné = dimensions du modèle 400 - Non souligné = modèle 500
|
VORAX® INDUCT Av |
|||||||||||||||||
|
Module |
Long. Totale* |
Long. capt. |
Nbre piquages |
A |
B |
D |
G |
Avancée 1300 |
Avancée 1500 |
Avancée 1750 |
|||||||
|
Extr. Ø400 |
Pulsion Ø250 |
F |
I |
J |
F |
I |
J |
F |
I |
J |
|||||||
|
1000 |
1004 |
1000 |
1 |
1 |
502 |
968 |
655 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
752 |
1468 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
|
2000 |
2004 |
2000 |
2 |
2 |
514 |
976 |
1968 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
2500 |
2504 |
2500 |
2 |
2 |
645,5 |
1213 |
2468 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
3000 |
3004 |
3000 |
2 |
2 |
645,5 |
1713 |
2968 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
VORAX® INDUCT PLUS Av 1300/1500/1750
Hottes livrées percées - Eclairage en option
En souligné = dimensions du modèle 400 - Non souligné = modèle 500
|
VORAX® INDUCT PLUS Av |
|||||||||||||||||||
|
Module |
Long. Totale* |
Long. capt. |
Nbre piquages |
A |
B |
D |
G |
Dim. de perforation P |
Avancée 1300 |
Avancée 1500 |
Avancée 1750 |
||||||||
|
Extr. Ø400 |
Pulsion Ø250 |
Comp Ø200 |
H500 |
F |
I |
J |
F |
I |
J |
F |
I |
J |
|||||||
|
1000 |
1004 |
1000 |
1 |
1 |
1 |
502 |
968 |
655 |
910x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
1 |
752 |
1468 |
1265 |
1410x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
|
2000 |
2004 |
2000 |
2 |
2 |
2 |
514 |
976 |
1968 |
1265 |
1910x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
2500 |
2504 |
2500 |
2 |
2 |
2 |
645,5 |
1213 |
2468 |
1265 |
2410x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
3000 |
3004 |
3000 |
2 |
2 |
2 |
645,5 |
1713 |
2968 |
1265 |
2910x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
* Longueur totale des modules assemblées : 3504, 4004, 4504, 5004, 5504, 6004...
