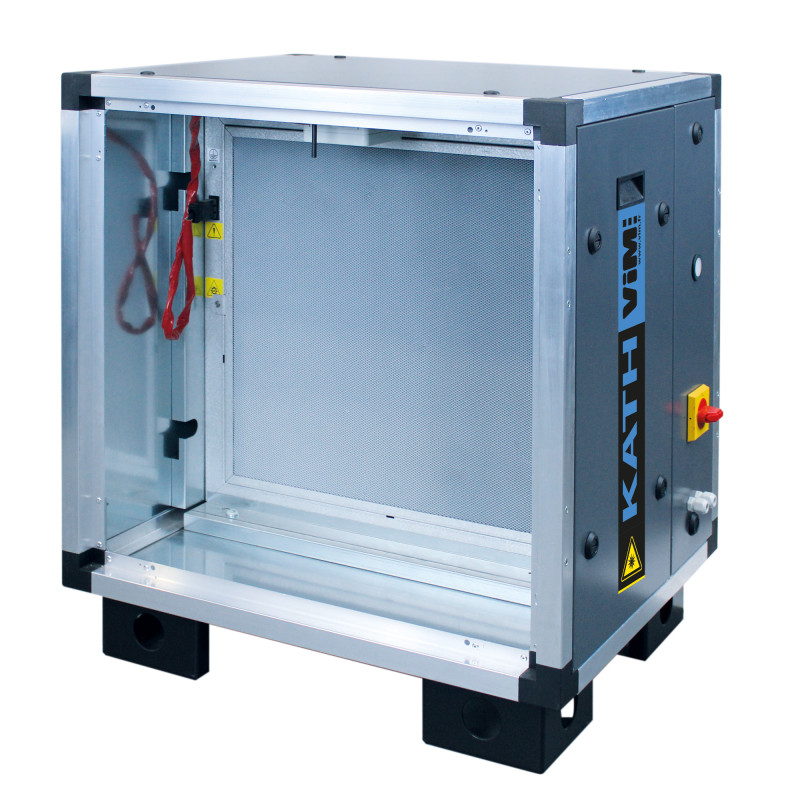

KATH

Décontamination d'air modulaire

Catalyse athermique < 20 000 m3/h

Flag Nouveau
KATH Agrandir l'image

KATH

Décontamination d'air modulaire


Catalyse athermique < 20 000 m3/h

Efficace contre les virus dont SARS-CoV-2 Plug & Play Calistair_Logo_HD (002).png

  • Décontamination de l’air par catalyse athermique
  • Amélioration de la QAI - Réduction des virus
  • Structure modulaire en profil aluminium
  • Panneaux double peau isolés 25 mm
  • Installation en intérieur ou en extérieur
  • Système complet prêt à brancher
  • Double dispositif de sécurité pour éviter l’exposition aux UV
  • Développé en partenariat avec la société Calistair

Applications :
EHPAD, hôpitaux, salles d’attente, cabinets médicaux.
Elevages avicoles, fermes.
Industrie électronique, industrie pharmaceutique.
Réduction des polluants chimiques, des COV, des virus dont SARS-CoV-2, et autres micro-organismes contenus dans l’air sans génération de produit toxique ou dérivé.
Utilisation en tout air neuf ou air recyclé.
Module complémentaire aux modules de ventilation et de traitement KSEF ECOWATT.

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

5 tailles pour des débits de 1 500 à 20 000 m3/h.
Configurations
  • Intérieures sans toiture : D servitude droite – G servitude gauche.
  • Extérieures avec toiture montée : EXD servitude droite – EXG servitude gauche.



Construction
  • Construction en ligne, piquages rectangulaires.
  • Structure modulaire en profil aluminium.
  • Panneaux double-peau équipés de joint périphérique.
  • Isolation par laine de verre ép. 25 mm, densité 24 kg/m3 :
  • Conduction thermique 0,035 W/(m.K) à 20°C.
  • Classement au feu A1 selon la norme EN 13501.1.
  • Finition extérieure acier zingué prélaqué couleur gris foncé RAL7024, résistance à la corrosion C5, résistance aux ultraviolets RUV3 selon EN 10169.
  • Finition intérieure acier galvanisé Z275.
  • Réacteur(s) athermique RATH monté(s) sur glissière.
  • Dépressostat BDEZ : asservissement du fonctionnement des réacteurs à la ventilation.
  • Contact de sécurité d’ouverture de porte.
  • Interrupteur de proximité et voyant de fonctionnement.
  • Trappe d’accès équipée de verrous quart de tour et poignée encastrée.
  • Module livré sur pieds de la taille 40 à 55 ou sur châssis de la taille 95 à 200.
  • Eléments de jonction pour l’assemblage avec les modules de ventilation KSEF ECOWATT et les différents modules de traitement et de filtration KBEI, KBEC, KBER, KSIL et KFIL.
Réacteur athermique
  • RATH : réacteur athermique, 3 tailles : 592 x 287 mm, 592 x 592 mm, 892 x 592 mm.
  • Selon la taille du réacteur : 2, 4 ou 6 lampes UVC germicide, puissance unitaire 55 W.
  • Equipé de 2 panneaux en structure alvéolaire imprégnée FATH.
  • Cadre acier galvanisé, monté sur glissière.
  • Connecteurs électriques débrochables.

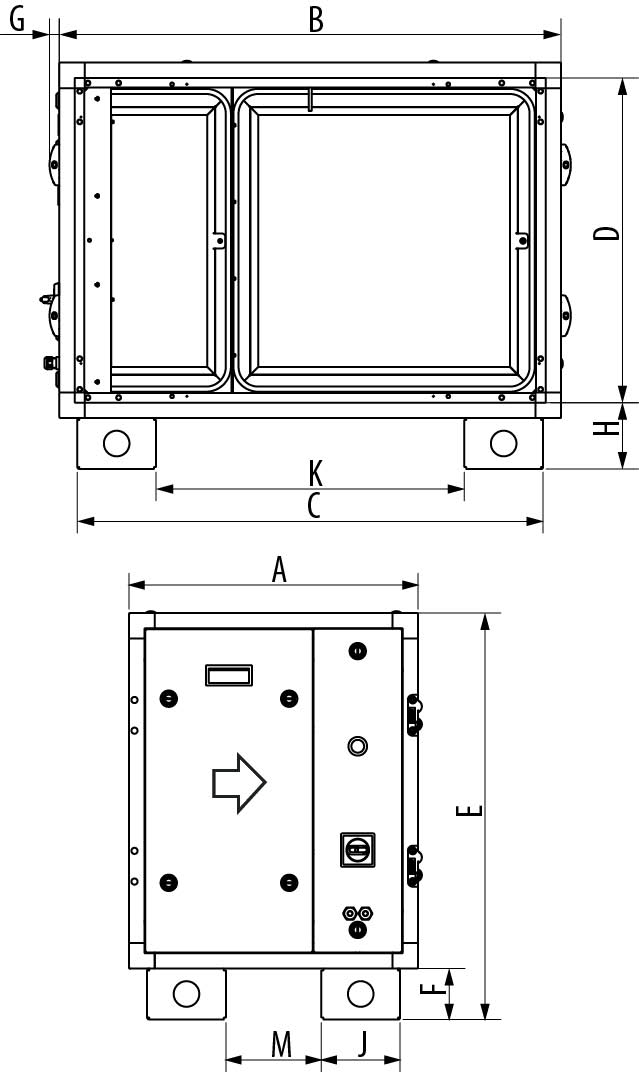

KATH 40 / 55
Modèle intérieur sans toiture

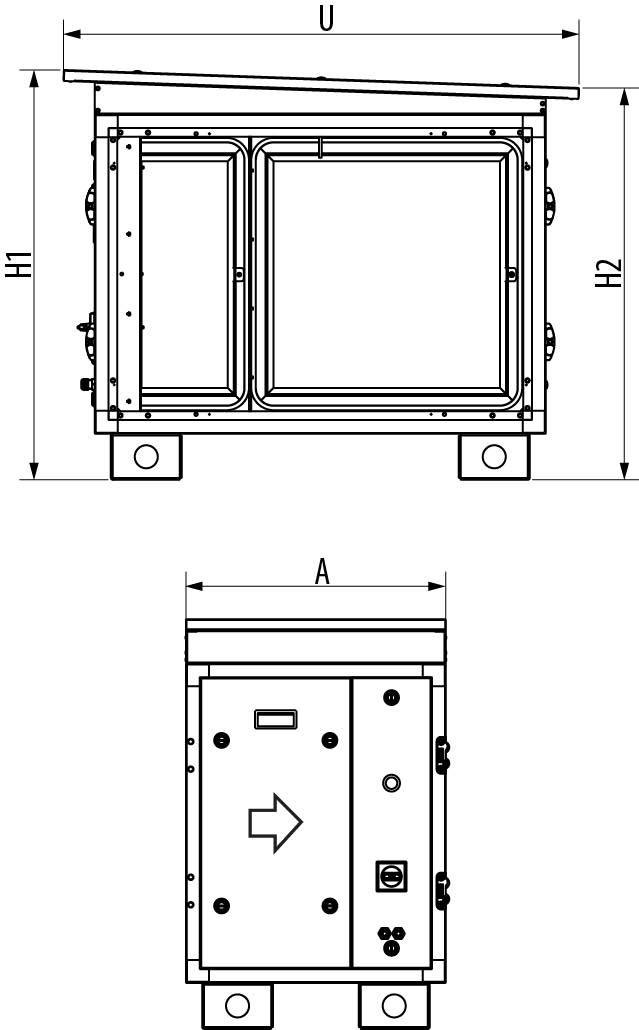

Modèle extérieur avec toiture




CAD-ASP-AIR-NEUF.jpg Sens de l'air


Taille A B C D E F G H H1 H2 J K M U Poids (kg)
Sans toit Avec toit
KATH 40 565 695 635 635 795 100 19 130 891 862 154 328 187 835 45 52
KATH 55 565 981 921 635 795 100 19 130 891 852 154 606 187 1121 55 64

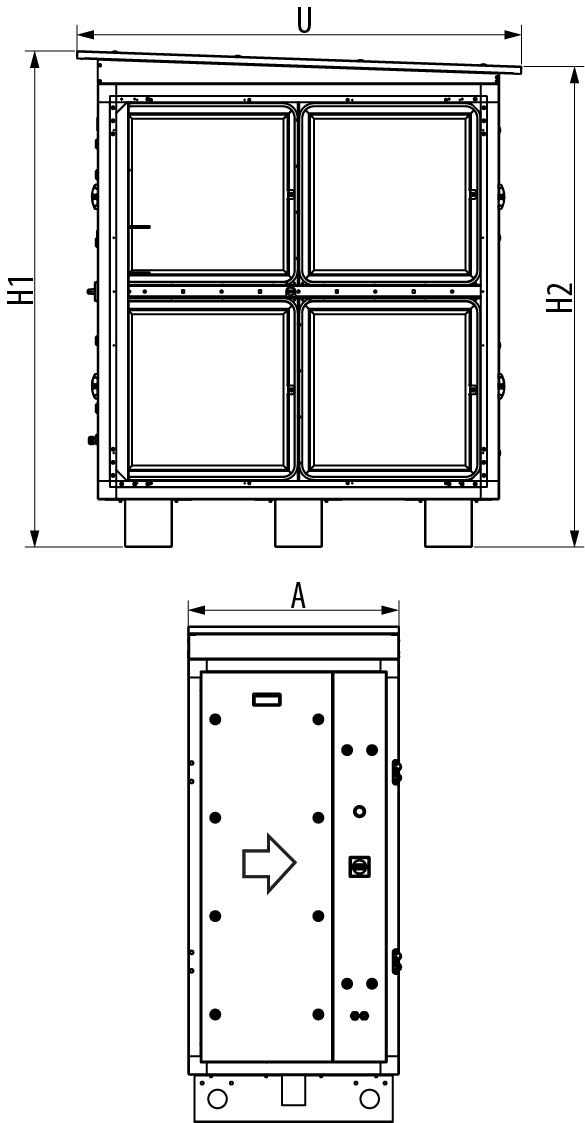

KATH 95 / 120 / 200

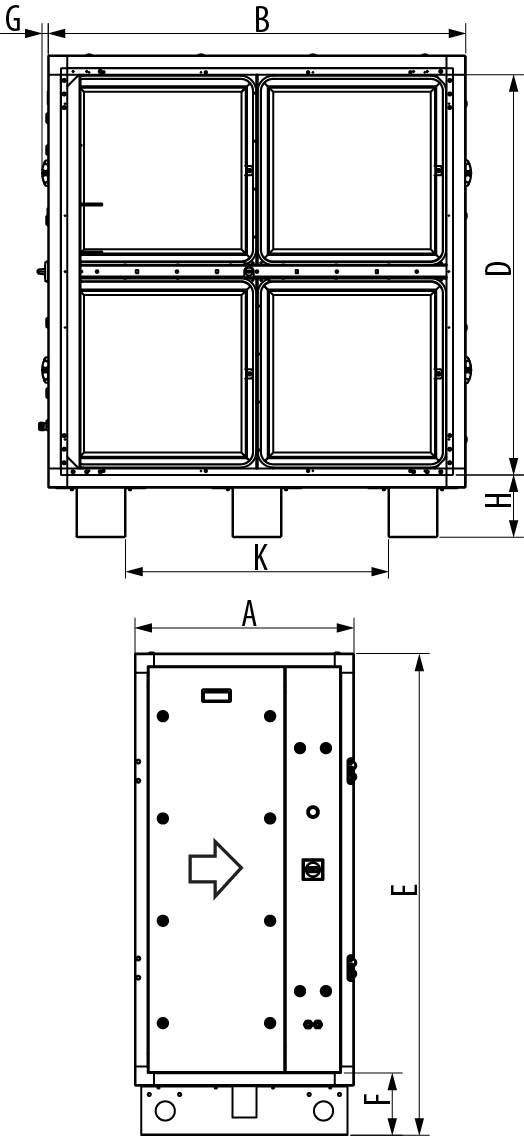

Modèle intérieur sans toiture




Modèle extérieur avec toiture




CAD-ASP-AIR-NEUF.jpg Sens de l'air


Taille A B C D E F G H H1 H2 K U Poids (kg)
Sans toit Avec toit
KATH 95 685 1306 1226 967 1202 155 19 195 1308 1258 822 1446 106 119
KATH 120 685 1306 1226 1272 1507 155 19 195 1613 1563 822 1446 125 138
KATH 200 685 1898 1818 1272 1507 155 19 195 1613 1563 1414 2038 171 190
