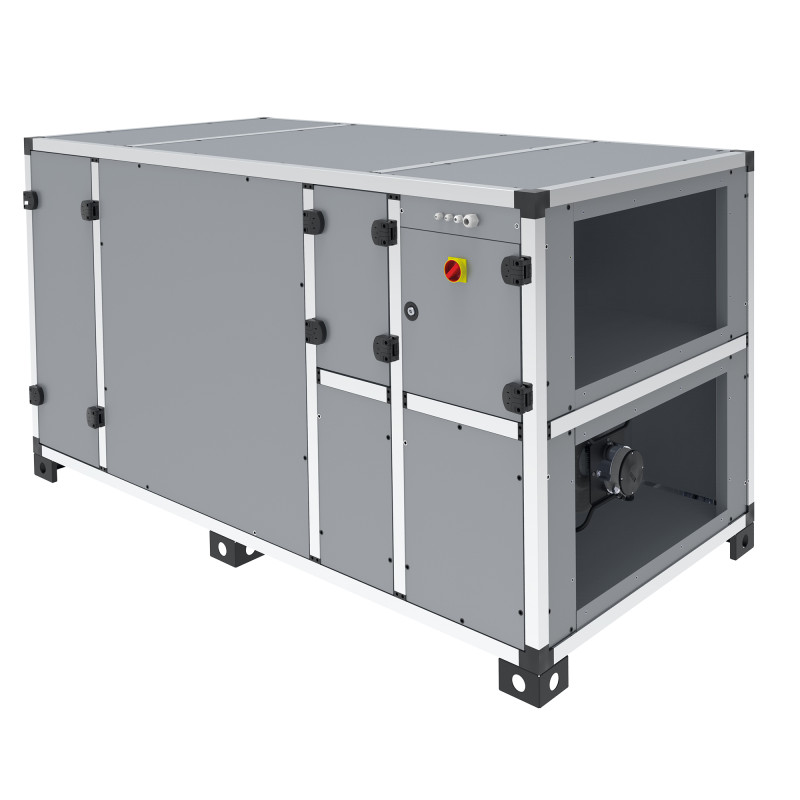

CAD HR BASIC V - Avril 2025

CTA double flux V avec échangeur

Contre courant - Réaction - ECM < 5800 m3/h

Agrandir l'image

CAD HR BASIC V - Avril 2025

CTA double flux V avec échangeur

Contre courant - Réaction - ECM < 5800 m3/h

	Conforme ErP 2018 - UVNR Moteurs EC variables			Filtres Livrés en standard : Soufflage air neuf : filtres miniplis FIFI F7 ePM1 55%. Reprise air vicié : filtres plissés FIFI M5 ePM10 50%. Disponibles en option : Soufflage air neuf : Filtre plissé FIGR G4 Grossier 70% + filtre miniplis FIFI F7 ePM1 55%, Filtre plissé FIFI M5 ePM10 50% + Filtre miniplis FIFI F9 ePM1 80%. Reprise air vicié : Filtre miniplis FIFI F7 ePM1 55%

Échangeur à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent. Certification pour les AAHE.

Double peau isolation 45 mm
Avec ou sans batterie intégrée
Ventilateur roue libre à réaction
Moteur ECM basse consommation
Efficacité thermique jusqu’à 90%

Application
Introduction et extraction d’air avec récupération d’énergie.
Utilisation en intérieur ou en extérieur avec toit pare pluie.

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

7 tailles : 06 (600 m³/h) / 14 (1 400 m³/h) / 18 (1 800 m³/h) / 25 (2 500 m³/h) / 33 (3 300 m³/h) / 42 (4 200 m³/h) / 58 (5 800 m³/h)
8 modèles selon types de batteries intégrées :

	Électrique post-chauffage	Eau réversible	Électrique antigel
E
ED			■
EI	■
EDI	■		■
E2R		■
ED2R		■	■
E3R		■
ED3R		■	■

Construction verticale avec raccordement des gaines en ligne.
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
Nouvelle régulation EVCO intégrée spécifique VIM. Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP, commande tactile déportée EPJcolor.
By-pass 100% modulant.

Construction

Structure autoportante en profilé d’aluminium extrudé, angles arrondis.
Panneau double peau 45 mm en acier allié (Zn - Al - Mg) ZM310 pour environnements avec une corrosivité C4 durabilité moyenne ou C5 durabilité faible, isolation par mousse polyuréthane injectée (42 kg/m3 – 0.0246W/m.k) classement feu B-S2, d0 (M1).
Construction verticale avec raccordement en ligne par piquages circulaires équipés de joints d’étanchéité.
Châssis en acier galvanisé pour montage au sol.
Possibilité d’adapter la position de certains piquages sur chantier.
Accès aux filtres, échangeur, batterie et ventilateur par le coté.
Purge Ø1/2˝ pour l’évacuation des condensats.

Échangeur

Échangeur de chaleur à plaques en aluminium, contre-courant, haut rendement. Efficacité thermique jusqu’à 90%.
By-pass motorisé 100%, intégré a l’unite sur le réseau d’air neuf.
Servomoteur 230V monophasée 3 points piloté de façon proportionnelle en jouant sur le temps de course.

Motorisation

Ventilateur de type roue libre à réaction métallique (incombustible A1).
Moteur ECM haute efficacité, 400V 50/60Hz sur la taille 45, 230V 50/60Hz sur les autres tailles.
Pilotage par signal 0…10V.
CAD HR BASIC E/EI/EC 06 : IP44 Classe B,
CAD HR BASIC E/EI/EC 14 - 18 - 25 - 33 : IP54 Classe B.
CAD HR BASIC E/EI/EC 42 et 58 : IP54 Classe F.
Protection thermique électronique.

Filtration

Filtres livrés en standard :

Soufflage air neuf : filtres miniplis FIFI F7 ePM1 55%.
Reprise air vicié : filtres plissés FIFI M5 ePM10 50%.

Filtres disponibles en option :

Soufflage air neuf :
- Filtre plissé FIGR G4 Grossier 70% + filtre miniplis FIFI F7 ePM1 55%,
- Filtre plissé FIFI M5 ePM10 50% + Filtre miniplis FIFI F9 ePM1 80%.
Reprise air vicié : Filtre miniplis FIFI F7 ePM1 55%

Batterie électrique de post chauffage EI

Raccordée à la régulation, elle permet de réguler la température de l’air soufflé.
Équipé de thermostat de sécurité à réarmement automatique (point de consigne 55°C) et réarmement manuel (point de consigne 70°C).

Batterie électrique antigel ED

Placée sur l’air neuf avant l’échangeur, permet d’éviter les risques de gel sur l’échangeur.
Montée, câblée et pilotée par la régulation.
Thermostat de sécurité à réarmement automatique (point de consigne 55°C) et réarmement manuel (point de consigne 70°C).

Batterie eau réversible chaud/froid ER2R et ER3R

Batterie à eau 2 rangs (ER2R) ou 3 rangs ER3R.
Composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé.
Collecteur en cuivre.
Tube de raccordement fileté.
Sortie condensat à raccorder à un siphon en cas d’utilisation en froid.
Alimentation 230V/24V 10VA pour alimentation électrique de la vanne 2V ou 3V, sonde CO2, servomoteur de registre d’air neuf...

Sélection traitement d'air

CAD HR BASIC 06 / 14 / 18 / 25

CAD HR BASIC 33 / 42 / 58

Modèle	A	B	C	Ø ou ØDxE	Poids (Kg)
CAD HR BASIC 06 V	1680	780	740	250	176
CAD HR BASIC 14 V	1980	960	910	315	260
CAD HR BASIC 18 V	2130	990	980	355	282
CAD HR BASIC 25 V	2420	1100	1150	400	380
CAD HR BASIC 33 V	2320	1550	1204	900X410	490
CAD HR BASIC 42 V	2800	1415	1400	1000X510	590
CAD HR BASIC 58 V	2800	1975	1400	1400X510	753
