CAD HR SLIM

CTA double flux H avec échangeur

Contre-courant - Plafonnière - ECM < 2000 m3h

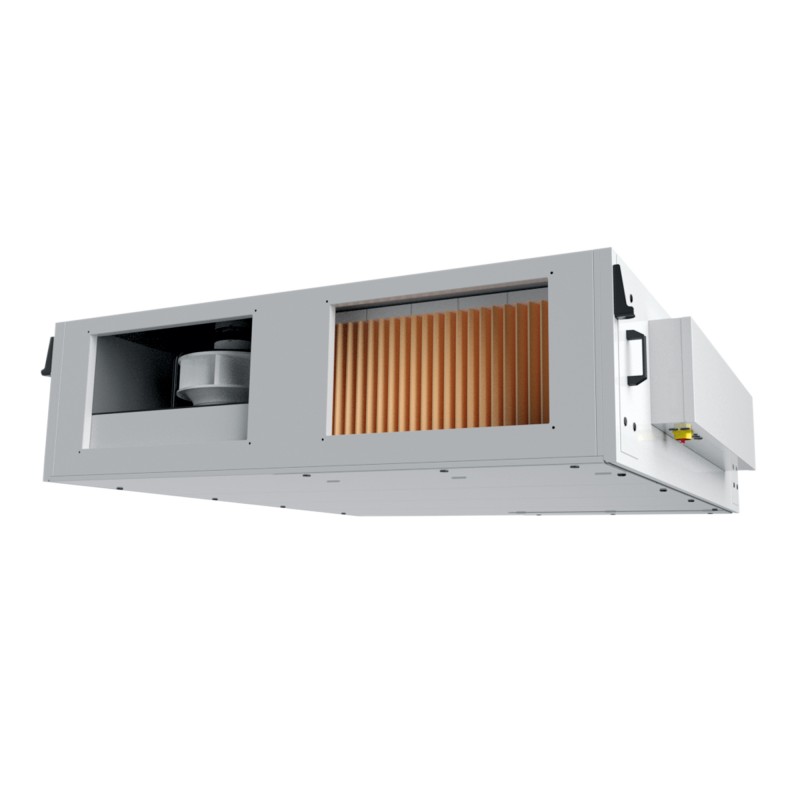

CAD HR SLIM Agrandir l'image

CAD HR SLIM

CTA double flux H avec échangeur


Contre-courant - Plafonnière - ECM < 2000 m3h

Conformes ErP 2018 - UVNR - Moteur EC variable Conformes ErP 2018 - UVNR - Moteur EC variables
Filtres
Livrés en standard : Soufflage air neuf : FIFI F7 ePM1 70%. Reprise air vicié : FIFI M5 ePM10 50%.
En option : Soufflage air neuf : FIFI F9 ePM1 80%.
Echangeur à contre-courant Moteur ECM By-pass
GTC Modbus et BACnet Régulation Plug & play EASYVENT
Échangeurs à plaque air-air produits par la société ERI qui participe au programme Eurovent Certification pour les AAHE.




  • Double peau isolation laine de roche 30 mm
  • By-pass 100% proportionnel pour le free-cooling et le dégivrage
  • Moteur ECM basse consommation
  • Accès par le dessous par porte coulissante
  • Accès aux filtres par le dessous ou le côté
  • Pompe d'évacuation des condensats intégrée
  • Modules externes pour batteries

Applications :
Introduction et extraction d’air avec récupération d’énergie dans les locaux tertiaires.
Particulièrement adaptée à une installation en faux plafond en rénovation comme en neuf.
Utilisation en intérieur uniquement.

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

4 tailles : 800 / 1 200 / 1 600 / 2 000 m3/h.
2 modèles :
  • E : sans batterie de dégivrage
  • ED : avec batterie de dégivrage intégrée
BASL - Modules externes pour batteries :
  • EI : Batterie électrique post-chauffe
  • EC : Batterie eau chaude
  • ER : Batterie eau réversible
  • EF : Batterie eau froide
  • EX : Batterie détente directe
Configurations de raccordement des gaines :
  • HLD : En ligne servitude droite, soufflage à droite du coffret de régulation
  • HLG : En ligne servitude gauche, soufflage à gauche du coffret de régulation
Régulation CORRIGO intégrée spécifique VIM communicante
Modbus RTU sur port RS485, Modbus TCP/IP, BACnet IP, BACnet MSTP,
Trois modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
Commande tactile déportée ETD2.

Construction
  • Caisson à structure autoportante en acier galvanisé.
  • Panneaux double peau épaisseur 30 mm avec isolation laine de roche (Euroclass A1), 100kg/m3, conductivité thermique 0.037W/(m.k.).
  • Finition extérieure / intérieure en acier galvanisé Z275.
  • Accès par le dessous pour l'ensemble des composants grâce à des portes coulissantes, facilité de maintenance.

Échangeur
  • Échangeur haut rendement de type air/air à contre-courant, réalisé en aluminium pour une température d'utilisation de 80°C.
  • Efficacité thermique jusqu'à 94%.
  • Bac de récupération équipé d'une pompe de relevage des condensats raccordée d'usine.

By-pass 100%
  • Placé sur l'air neuf, piloté par un servomoteur proportionnel, utilisé pour le free cooling et la stratégie anti-gel de l'échangeur.

Motorisation
  • Ventilateur à réaction de type roue libre métallique (incombustible A1) associé à un moteur à commutation électronique ECM.
  • Moteurs monophasés ou triphasés avec protection électronique intégrée : Mono 230 V, 50/60 Hz, IP54, Pilotage par signal 0-10V,

Filtration
  • Filtres livrés en standard
    • Soufflage air neuf FIFI F7 ePM1 70%.
      Reprise air vicié FIFI M5 ePM10 50%.
  • Filtres disponibles en option
    • Soufflage air neuf FIFI F9 ePM1 80%.
  • Accès aux filtres par le dessous ou par le côté.

Régulation

RÉGLAGE DES DÉBITS APPLICATIONS CONSEILLÉES
MODE VAV - DÉBIT VARIABLE
Variation de la vitesse des ventilateurs par signal 0-10 V
- Valeur de consigne de débit en fonction d'un signal 0-10 V issu d'une sonde extérieure (CO2, température, hygrométrie...) - Installations monozone, nécessitant une adaptation de la ventilation en fonction de l'occupation
MODE CA - DÉBIT CONSTANT
Vitesses des ventilateurs définies selon un débit précis
- 3 consignes maxi de débit constants, saisie des valeurs avec lecture sur afficheur.
- Commutation entre les différentes consignes réalisée manuellement depuis la commande déportée ou automatiquement par horloge ou détection de présence.
- Installations nécessitant la maîtrise d'un ou plusieurs débits précis.
MODE COP - PRESSION CONSTANTE
Variation automatique de la vitesse des ventilateurs pour maintenir une pression constante
- Débit automatiquement modulé afin de maintenir une valeur de pression constante mesurée par une sonde externe (sonde de pression en accessoire). - Installations de ventilation multizone, associées à une modulation des débits terminale.

Batterie électrique antigel intégrée (modèle ED)
  • Livrée entièrement précablée raccordée sur la régulation.
  • Comprend : relais statique pour modulation de la puissance de chauffe, sonde de température, protection thermique à réarmement automatique (60°C) et réarmement manuel (85°C).

BASL - Modules externes pour batteries
Construction
  • Caisson à structure autoportante en acier galvanisé.
  • Panneaux double peau épaisseur 30 mm, avec isolation laine de roche (Euroclass A1), 100 kg/m3, conductivité thermique 0.037W/(m.k.).
  • Finition extérieure / intérieure en acier galvanisé.
BASL EI - Module avec batterie électrique externe
  • Épingle en acier inoxydable AISI321 et ailettes en aluzinc.
  • Thermostat de surchauffe, réarmement automatique 60°C, réarmement manuel 85°C.
  • Sonde de température de soufflage intégrée à raccorder à l'unité principale.
  • Raccordement en puissance sur interrupteur sectionneur.
BASL EC - Module avec batterie eau chaude
  • Batterie eau chaude 2 rangs, tube en cuivre et ailettes en aluminium.
  • Sonde de protection antigel sur le retour d'eau.
  • Sonde de température de soufflage intégrée.
  • Vanne 3 voies motorisée proportionnelle par signal 0-10V (accessoire).
BASL ER - Module avec batterie eau réversible
  • Batterie eau 3 rangs, tube en cuivre et ailettes en aluminium.
  • Sonde de protection antigel sur le retour d'eau.
  • Thermostat "change over" permettant le passage automatique chaud/froid par mesure de la température d'eau.
  • Bac de récupération des condensats soudé, en acier galvanisé avec évacuation 01/2".
  • Vanne 3 voies 24V motorisée proportionnelle par signal 0-10V (accessoire).
  • Sonde de température de soufflage intégrée.
BASL EF - Module avec batterie eau froide
  • Batterie eau 5 rangs, tube en cuivre et ailettes en aluminium.
  • Bac de récupération des condensats soudé, en acier galvanisé avec évacuation 1/2".
  • Vanne 3 voies motorisée 24V proportionnelle par signal 0-10V (accessoire).
  • Sonde de température de soufflage intégrée.
BASL EX - Module avec batterie à détente directe
  • Batterie 4 rangs, tube en cuivre et ailettes en aluminium.
  • Fonctionnement réversible évaporation/condensation.
  • Bac de récupération des condensats soudé, en acier galvanisé avec évacuation 01/2".
  • Sonde de température de soufflage intégrée.
  • La régulation de la batterie à détente directe devra être réalisée par un groupe DX.


Sélection traitement d'air
CAD HR SLIM



Aspiration air neuf
Soufflage air neuf
Reprise air vicié
Rejet air vicié

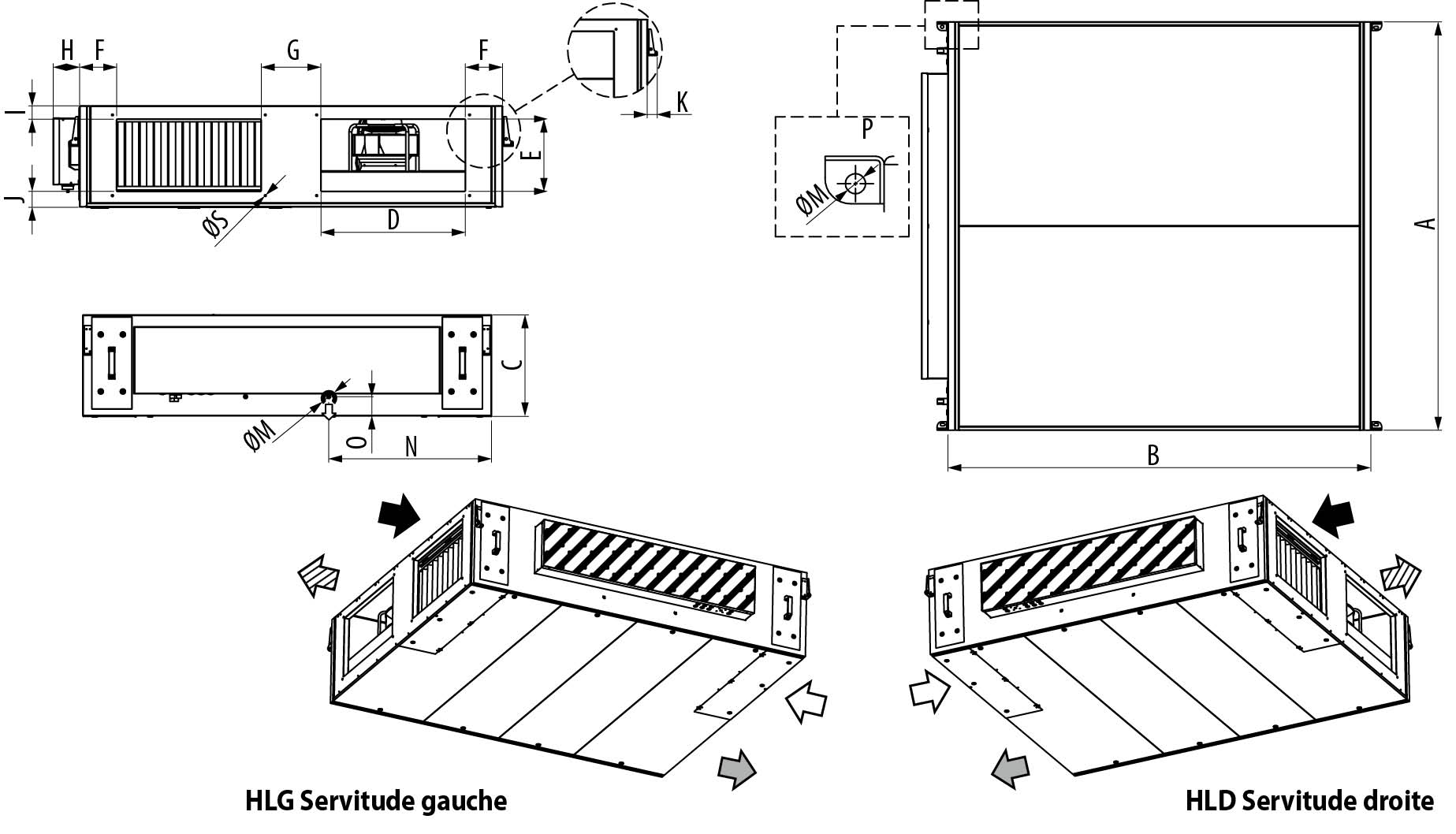

Taille A B C D E F G H I J K Poids (kg)
SLIM 800 1700 1080 380 400 200 420 220 85 55 214 14 172
SLIM 1200 1700 1560 380 500 250 520 270 155 55 214 14 231
SLIM 1600 1700 1760 420 600 300 620 320 155 55 214 50 266
SLIM 2000 2000 1760 500 600 350 620 370 155 55 363 87 315
