CAD HR MINI
CTA double flux H avec échangeur
Contre courant - Réaction - ECM < 800 m3/h
Agrandir l'image
CAD HR MINI
Nouveau produit
 |
Conformes ErP 2018 - UVNR Moteur EC variables |
Filtres
|
||
 |
 |
 |
||
 |
 |
 |
||
 |
Échangeurs à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent Certification pour les AAHE. |
- Double peau isolation 25 mm
- Moteurs ECM basse consommation
- Régulation communicante Modbus / BACnet
- Efficacité thermique jusqu’à 92%
- Possibilités de pilotage de batteries externes
Applications :
Introduction et extraction d’air avec récupération d’énergie dans les locaux tertiaires (Locaux mono-zone < 300m² ou de 5ème catégorie pour la taille 500).
Utilisation en intérieur uniquement.
Particulièrement adapté à une installation en faux plafond en rénovation comme en neuf.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
2 tailles : 500 et 800 m3/h.
Construction horizontale (H)
Configurations de raccordement des gaines en ligne (L).
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
By-pass 100% modulant.
Pilotage des batteries externes (accessoires) antigel et de post-chauffe ou rafraîchissement.
Régulation EVCO avec commande tactile déportée, communicante Modbus sur port RS485 ou IP, et BACnet IP.
Construction
Motorisation
Échangeur
Filtres
Batterie électrique externe type BATE R010
Batterie eau chaude type CWWC 2R
Batterie eau froide / réversible type CWKC 3R
Sélection traitement d'air
Construction horizontale (H)
Configurations de raccordement des gaines en ligne (L).
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
By-pass 100% modulant.
Pilotage des batteries externes (accessoires) antigel et de post-chauffe ou rafraîchissement.
Régulation EVCO avec commande tactile déportée, communicante Modbus sur port RS485 ou IP, et BACnet IP.
Construction
- Panneau double peau :
- Extérieur : Panneaux en acier allié (Zn - Al - Mg) ZM310 pour environnements avec une corrosivite C4 durabilité moyenne ou C5 durabilité faible, isolation épaisseur 25 mm de mousse polyuréthanne injectée (42 kg/m3, 0.0246W/m.k) classement au feu B-S2, d0.
- Intérieur : Panneaux en acier allié (Zn - Al - Mg) ZM310, résistance à la corrosion C5.
- Bac à condensats avec purge Ø 3/8’’ Gas.
- Accès à l’échangeur par le dessous grâce à un panneau amovible.
- Accès rapide aux filtres et ventilateurs par le dessous par les trappes sur glissières.
Motorisation
- Ventilateur de type roue libre à réaction en matériau composite pour la taille 500, métallique (incombustible A1 pour la taille 800).
- Moteur à commutation électronique ECM basse consommation, monophasé (230V-1-50/60 Hz) entrée 0...10V.
Échangeur
- Échangeur à contre-courant haut rendement.
- En aluminium.
- By-pass motorisé 100%, intégré à l’unité, équipé d’un servo-moteur 230V monophasé 3 points piloté de façon proportionnelle en jouant sur le temps de course.
- Étanchéité aéraulique selon norme EN 13141-7 :
- Fuite interne : classe A2 ; fuite externe : classe A1.
Filtres
- Soufflage air neuf et reprise air vicié : filtres miniplis FIFI F7 ePM1 55% 373x230x25 mm pour la taille 500 et 592x287x48 pour la taille 800.
Batterie électrique externe type BATE R010
- Utilisation en antigel ou post-chauffe.
- Pilotée par la régulation EVCO.
- Installation en gaine.
Batterie eau chaude type CWWC 2R
- Raccordement de la sonde de contact antigel et pilotage vanne par la régulation EVCO.
- Installation en gaine.
Batterie eau froide / réversible type CWKC 3R
- Raccordement de la sonde de contact antigel (utilisation en réversible) et pilotage vanne par la régulation EVCO.
- Installation en gaine.
Sélection traitement d'air

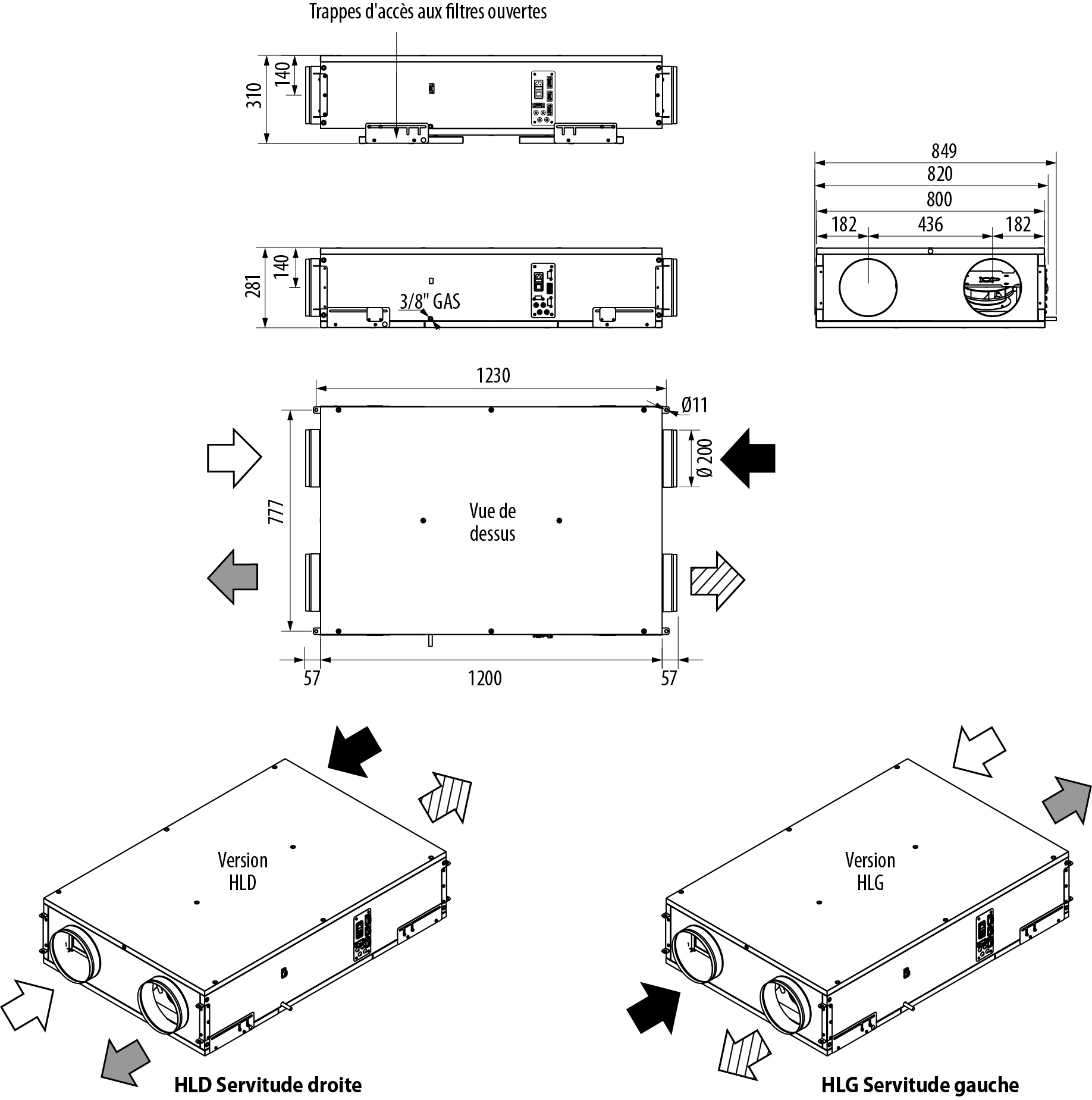

Construction horizontale avec raccordement en ligne (HL)
 |
Aspiration air neuf |
 |
Soufflage air neuf |
 |
Reprise air vicié |
 |
Rejet air vicié |
| A | B | C | D | E | F | G | H | I | J | K | L | M | O | Poids (kg) | |
| CAD HR MINI 500 | 1200 | 1230 | 804 | 777 | 52 | 281 | 310 | 140 | 183 | 437 | 184 | 820 | 849 | 200 | 61 |
| CAD HR MINI 800 | 1512 | 1542 | 1303 | 1277 | 52 | 367 | 396 | 182 | 334 | 635 | 334 | 1315 | 1332 | 250 | 120 |
Caractéristiques détaillées
Pages catalogue texte (CT)
Pages catalogue - Autre
Prix tarif public
Pages catalogue prix (CP)
Notices d'installation
Notice installation (NT)
Certificats feu / Désenfumage
Procès verbal de classement au feu (PVFEU)
Certificats Performance / Environnement
Fiche réglementaire ErP (FERP)
Certificat Eurovent (CEUR)
Certificats Electriques / ATEX
Déclarations CE électriques (DCCE)
Aide à la prescription
Texte de prescription (TP)
Documents commerciaux
Fiche commerciale (FCOM)
